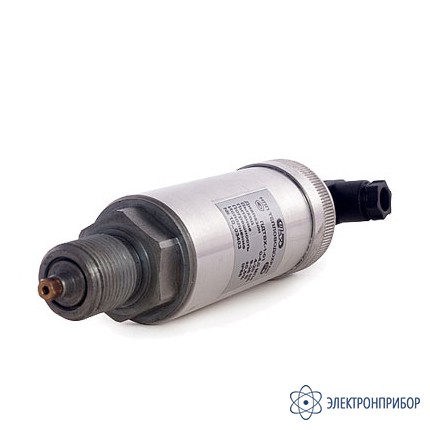

ПДТВХ-1 (до 40 МПа) — преобразователь давления

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение преобразователя давления ПДТВХ-1 (до 40 МПа):

    Преобразователь избыточного давления ПДТВХ-1 предназначен для измерений избыточного давления неагрессивных сред и непрерывного преобразования значения измеряемого параметра в унифицированный токовый сигнал. Преобразователи применяются в системах автоматического контроля, регулирования и управления технологическими процессами.

  • Технические характеристики преобразователя давления ПДТВХ-1 (до 40 МПа):

    Параметр Значение
    Измеряемая среда газ, жидкость, пар
    Верхние пределы измерений, МПа 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 25,0; 40,0; 60,0; 100,0
    Пределы допускаемой основной погрешности, % ±0,2%; ±0,25%; ±0,4%; ±0,5%
    Диапазон температур измеряемой среды, °C от минус 45 до плюс 110
    Диапазон изменения выходного сигнала:
    - постоянного тока, мА
    - постоянного напряжения, В

    4..20; 0..20; 0,5
    0..5; 0..10
    Электрическое питание преобразователей, В постоянного тока 9...36
    Присоединение к системе М20 х 1,5
    Температура окружающей среды, °C от минус 40 до плюс 80
    Степень защиты IP67
    Масса, г, не более 200
    Габаритные размеры
    - диаметр, мм, не более
    - длина, мм, не более

    38
    150
    Подсоединение проводов разъем по DIN 43650C
    Срок службы, лет, не менее 12
    Наработка на отказ, ч, не менее 100000
  • Комплект поставки ПДТВХ-1 (до 40 МПа)

    Наименование Количество
    1 Преобразователь давления ПДТВХ-1 (до 40 МПа) 1
