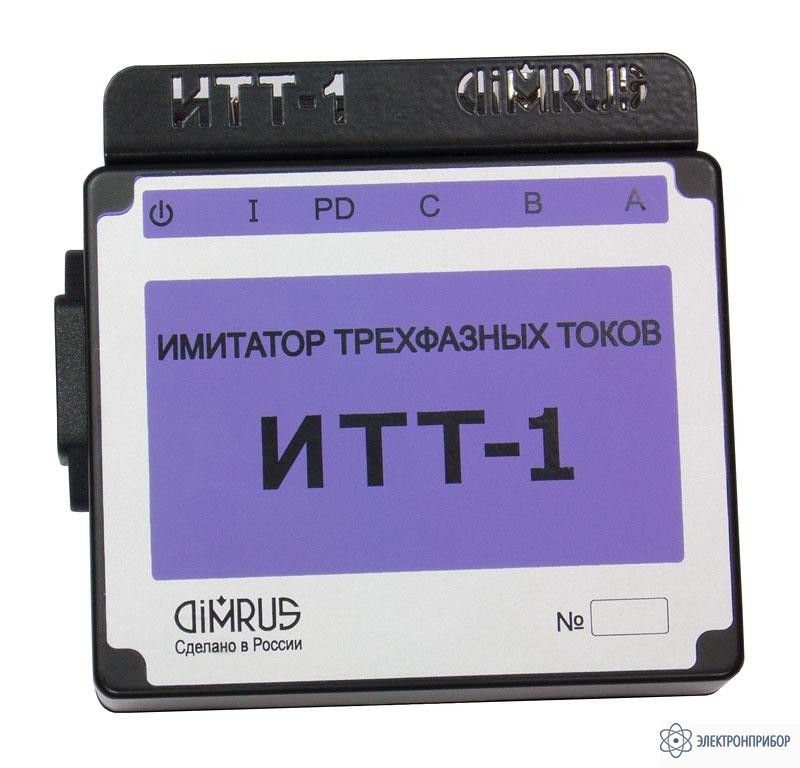

ИТТ-1 — имитатор трехфазных токов

Сохранить в PDF Распечатать
  • Описание имитатора трехфазных токов ИТТ-1:

    Имитатор тестовых сигналов «ИТТ-1» является универсальным устройством, предназначенным для тестирования диагностического оборудования мониторинга токов проводимости высоковольтных вводов, и регистрации частичных разрядов. Отличительными особенностями имитатора «ИТТ-1» от всех других подобных устройств является его компактность, прочность металлического корпуса, и использование автономного питания, что дает возможность проводить настройку и тестирование сложного диагностического оборудования непосредственно на месте установки.

    Особенности использования имитатора трехфазных токов ИТТ-1:

    Основной проблемой, возникающей при проведении проверки систем контроля и мониторинга трансформаторных вводов «на месте», является отсутствие трехфазных сигналов токов (напряжений), необходимых для тестирования оборудования. Даже в том случае, когда пользователю доступны напряжения трех фаз, их все равно нельзя использовать для проверки систем контроля вводов. Для тестирования такого оборудования нужны очень стабильные вектора трехфазных напряжений, так как точность систем измерения параметров высоковольтных вводов очень высока, а малейшие изменения фазной нагрузки в сетях 0,4 кВ (что происходит очень часто) приводит к колебаниям векторов фазных напряжений относительно друг друга.

    Второй сложностью тестирования диагностического оборудования на месте эксплуатации является то, что вектора трехфазных напряжений должны быть не только стабильными, но и иметь возможность изменяться на определенную величину. Пользователь должен самостоятельно управлять векторами, осуществляя имитацию дефектов в одном из контролируемых вводов, которая приводит к заданному взаимному перекосу векторов фазных токов и напряжений.

    Решением всех этих проблем является использование переносного имитатора «ИТТ-1». С его помощью с высокой точностью генерируются три вектора фазных токов, сдвинутых относительно друг друга на 120 градусов. Амплитуда генерируемых токов имеет два значения: 5 и 20 мА, и выбирается пользователем при помощи переключателя. При необходимости пользователь может ввести изменение в один из трехфазных токов, что автоматически должно создать небаланс фазных токов на заданную величину. Это позволит проверить работу достаточно сложных диагностических и сигнальных функций тестируемой системы мониторинга трансформаторных вводов.

    Дополнительной возможностью имитатора «ИТТ-1» является добавление в имитируемые трехфазные токи проводимости вводов промышленной частоты высокочастотных сигналов частичных разрядов, синхронизированных с фазой генерируемых токов. Это позволяет пользователю имитировать дефекты не только на уровне изменения амплитуд и взаимных фаз токов, но и дополнительно сопровождать «появление» комплексных дефектов возникновением частичных разрядов определенного вида. Это необходимо делать для более продвинутых систем мониторинга трансформаторного оборудования.

    Важным для эксплуатационного персонала является то, что все эти уникальные имитационные возможности реализованы в одном компактном переносном приборе. Практическое использование имитатора «ИТТ-1» повышает эффективность проведение наладочных и тестовых испытаний систем мониторинга трансформаторного оборудования, одновременно со значительным сокращением временных затрат.

  • Технические характеристики имитатора трехфазных токов ИТТ-1:

    Параметр Значение
    Количество групп трехфазных токов в приборе 1
    Диапазон токов проводимости (mA) на нагрузке 50 Ом 10, 20, 50
    Наличие встроенного генератора частичных разрядов Да
    Наличие дополнительных выходов сигналов ЧР Нет
    Наличие дополнительных тестовых сигналов Нет
    Напряжение питания, AC/DC, В Нет
    Габаритные размеры имитатора, мм 126 x 119 x 37
    Вес имитатора, кг 0,4
  • Комплект поставки ИТТ-1

    Наименование Количество
    1 Имитатор трехфазных токов ИТТ-1 1
