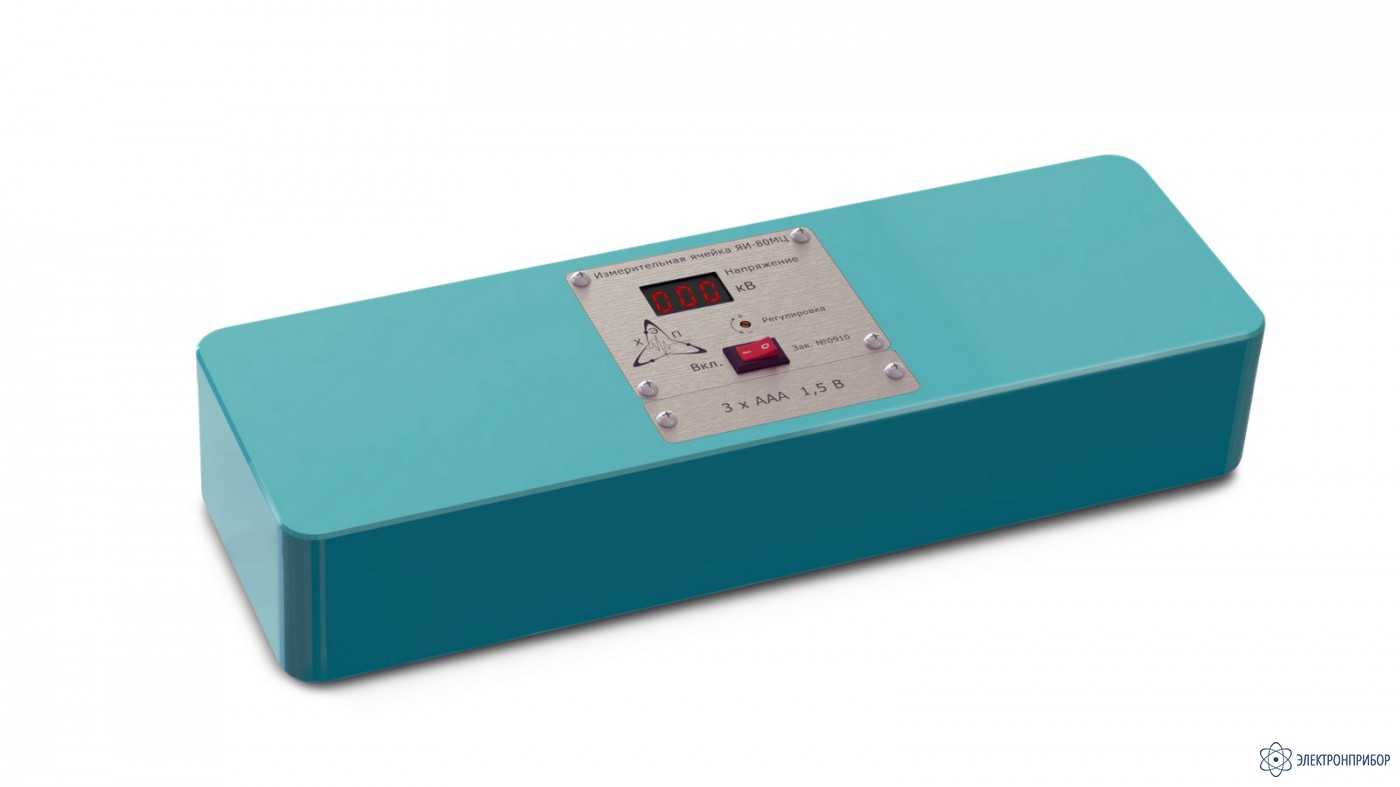

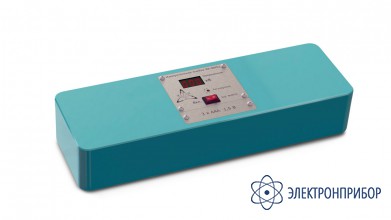

ЯИ-80МЦ — ячейка образцовая измерительная 80кВ

Сохранить в PDF Распечатать
  • Назначение ячейки измерительной ЯИ-80МЦ:

    Ячейка образцовая измерительная ЯИ-80МЦ предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла УИМ-90МЦ во время их поверки и калибровки.

    Ячейка образцовая измерительная ЯИ-80МЦ является переносным оборудованием, выполненным в виде пульта.

  • Технические характеристики ячейки измерительной ЯИ-80МЦ:

    Параметр Значение
    Пределы измеряемого напряжения, кВ от 20 до 80
    Приведенная погрешность, %, не более 1,0
    Частота питающей сети измерительного напряжения, Гц 50±1
    Напряжение питания, В от 3,2 до 4,8
    Потребляемый ток питания, мА, не более 50
    Входное сопротивление, МОм, не менее 600
    Межэлектродное расстояние, мм 221
    Температура окружающей среды, ° С от +10 до +35
    Относительная влажность, %, не более 80 при температуре +25° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
    Габаритные размеры, мм 280х90х50
    Масса, кг, не более 1,5
  • Комплект поставки ЯИ-80МЦ

    Наименование Количество
    Ячейка измерительная ЯИ-80МЦ 1
    Укладочный ящик 1
    Элементы питания LR03(AAA) 3
    Руководство по эксплуатации 1
