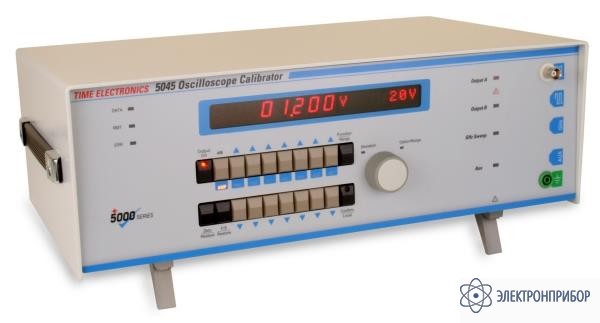

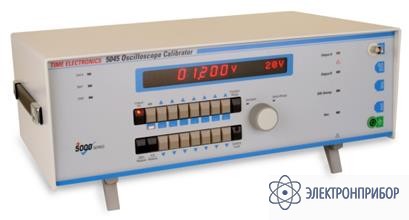

TE5045 — калибратор осциллографов и таймеров

Сохранить в PDF Распечатать
  • Назначение калибратора осциллографов и таймеров TE5045

    Калибратор TE5045 является высокоточным многоцелевым калибратором для калибровки различных типов осциллографов и таймеров/частотомеров. С его помощью можно создать спектр опорных (эталонных) сигналов по амплитуде, частоте, периоду и полосе частот. Калибровка амплитуды достигается посредством сигнала постоянного тока или прямоугольного колебания в 1 кГц в диапазоне 1мВ – 220В (для нагрузки в 50 Ом максимально 2В). Девиация до ±9.99% позволяет осуществлять регулирование амплитуды и прямое считывание погрешности.

    Точность частоты формируется за счет контролируемого температурой кварцевого кристаллического осциллятора. Временная погрешность в 0.1ppm применяется для большинства осциллографов и таймеров. Точный прямоугольный выходной сигнал обеспечивает стойкий фронт менее 300 псек, что позволяет осуществлять испытания полосы пропускания до 600МГц.

    Описание калибратора осциллографов и таймеров TE5045

    Простое управление

    Доступ к функциям и диапазонам легко осуществляется с передней панели. Кнопки увеличения и уменьшения разряда используются для быстрой установки выходного значения. Режим девиации позволяет пользователю окончательно отрегулировать выходное значение в процентах (+/-9.999%). Вся информация отображается на четком и легко читаемом светодиодном дисплее.

    Дистанционное программное обеспечение передней панели

    В стандартную комплектацию входит интерфейс ‘Virtual Front Panel’ компании Time Electronics, установленный на базе Windows, который позволяет пользователю осуществлять управление моделью TE5045 посредством ноутбука или ПК.

    Опция нивелируемого синусоидального выходного сигнала 2 ГГц

    Для повышения точности задания рабочей полосы частот и анализа частотного отклика дополнительно предлагается модуль выровненного по амплитуде синусоидального выходного сигнала 2ГГц. Способность колебания выхода частоты составляет 100 МГц - 2 ГГц, а регулировка по амплитуде 0.5В, 1.0В и 1.5В от пика до пика обеспечивает точный анализ входных усилителей осциллографа.

    Калибровка токового щупа

    Для калибровки токовых щупов осциллографа применяются внешний адаптер, что позволяет преобразовывать амплитудный выход 5041 (5045) в ток и охватывать диапазон от 0.1 мА до 100 мА от пика до пика, погрешность 0.2%, постоянный ток или 1кГц.

    Рубидиевый генератор опорной частоты

    Улучшения временных характеристик можно достичь с помощью опции рубидиевого генератора опорной частоты (TE9762).

    Данная опция необходима для повышения точности до степени, позволяющей работать с нагрузками такого рода, как таймеры/счетчики (частотомеры) с погрешностью 1 х 10-10.

    Легкость калибровки

    Для автоматизации процесса калибровки осциллографа управление калибратором (TE5045) может осуществляться с помощью калибровочного программного обеспечения EasyCal компании Time Electronics, что сокращает время калибровки, обеспечивает согласованные результаты и создает сертификаты в соответствии с международными стандартами качества.

    Особенности калибратора осциллографов и таймеров TE5045

    • Прямоугольная форма сигнала/постоянный ток 1мВ – 220В
    • Частота 0.1 – 100МГц
    • Временные маркеры 15сек - 10нсек
    • Стойкий фронт <300псек
    • Управление с передней панели
    • Дистанционное управление с ПК
    • Внешний опорный входной сигнал
    • Опция развертки 2ГГц
    • Опция рубидиевого генератора
    • Адаптер для токовых щупов
    • RS232/USB/GPIB
  • Технические характеристики калибратора осциллографов и таймеров TE5045

    Функция Диапазон Технические характеристики Разрешение
    Частота* 0.1Гц – 10МГц ± 0.1ppm Фиксированные выходные значения
    20МГц – 100МГц ± 20ppm
    Период* 10сек – 100нсек ± 0.1ppm + 30ps 1,2,5,10
    50нсек – 10нсек ± 20ppm + 50ps Последовательные шаги
    Рабочий цикл 100Гц, 1кГц, 10кГц Устанавливаются от 0 до 100%
    Амплитуда постоянного тока или прямоугольного колебания в 1кГц wave 1мВ – 200мВ ± 0.2% + 6мкВ 10мкВ
    200мВ – 20В ± 0.05% + 6мкВ 1мВ
    20В – 220В ± 0.05% + 6мкВ 10мВ
    1мВ – 200мВ (50Ω) ± 0.25% + 10мкВ 100uмкВ
    200мВ – 2В (50Ω) ± 0.25% + 10мкВ 1мВ
    Быстрое приращение 10МГц Длительность фронта менее 300ps
    *Частотная амплитуда: 1.5В от пика до пика 0.1Гц – 100КГц. 1В от пика до пика 200кГц – 100МГц

    Опции
    Опция Диапазон Технические характеристики
    Развертка 2 ГГц 100МГц - 200MГц 1% Выровненный синусоидальный сигнал. Установочные значения амплитуды: 0.5В, 1В, 1.5В от пика до пика
    200MГц - 500MГц 4%
    500MГц – 1ГГц 10%
    1ГГц - 2ГГц 20%
    Рубидиевый генератор Рубидиевая атомная мера опорной частоты. Увеличивает погрешность в 1 x 1010
    Адаптер токового щупа Внешний адаптер для проверки токовых щупов, питаемый от батарей. 0.1 – 100мA, погрешность 0.2%

    Общие характеристики
    Параметр Значение
    Время нагревания Для полной точности 1 час
    Время настройки Менее 5 секунд
    Стандартные интерфейсы GPIB (IEEE-488), RS-232, USB
    Рабочая окружающая среда Температура: Рабочая: 15 - 25 °C, полная шкала: 22 °C +/- 3°C, хранения: -10 °C - 50 °C
    Влажность: Рабочая < 80% без конденсации
    Высота над уровнем моря 0 – 3км. Не рабочая 3км – 12км
    Линейная мощность 100 – 230В переменного тока 50/60Гц. Энергопотребление - стандартно 60Вт, максимально 80Вт
    Габариты Ширина 447мм, Высота 152мм, Глубина 275мм
  • Комплект поставки TE5045

    Наименование Количество
    Калибратор осциллографов и таймеров ТЕ5045 1
