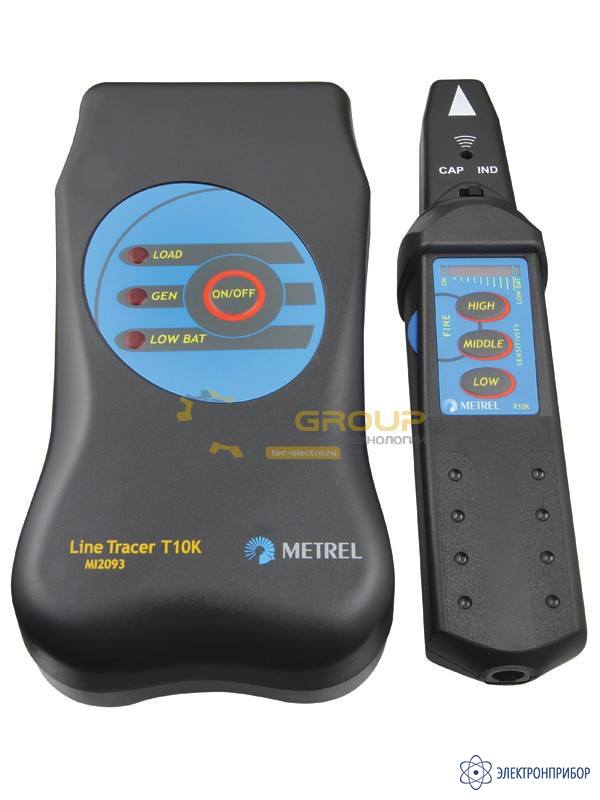

MI 2093 — трассодефектоискатель

Сохранить в PDF Распечатать
  • Назначение трассодефектоискателя Metrel MI 2093 Line Tracer:

    Прибор Line Tracer предназначен для поиска скрытой проводки, расположенной в стенах, полах, потолке, поиска коммуникаций под землей, для определения конкретного проводника в многожильных кабелях, а также для идентификации предохранителей и выключателей. С помощью Line Tracer поиск кабелей может производиться как под напряжением, так и при обесточенной электроустановке.

    Функции трассодефектоискателя Metrel MI 2093 Line Tracer:

    • Поиск кабелей в стенах, полах, потолке
    • Идентификация предохранителей и выключателей
    • Определение отдельных волокон, проводников в многожильных кабелях
    • Поиск места повреждения кабеля.

    Отличительные особенности трассодефектоискателя Metrel MI 2093 Line Tracer:

    • Прибор может использоваться для поиска кабелей как при обесточенной электроустановке, так и под напряжением.
    • Точное распознавание кабелей под землей на глубине до 2 метров.
    • С помощью избирательного щупа определяется принадлежность предохранителей, выключателей, оконечных розеток отделенной электрической цепи.
    • Определение местоположения повреждений и коротких замыканий в кабелях.
    • Возможность подавать сигнал в замкнутую цепь с помощью опциональных клешей позволяет производить трассировку трубопроводов и других проводящих контуров без их разъединения.
    • Инструкция по эксплуатации прибора содержит конкретные практические примеры использования трассодефектоискателя.
    • Рабочая частота 10,6 кГц модулированная 4 Гц обеспечивает высокую степень селективности прибора.

    Габариты трассодефектоискателя Metrel MI 2093 Line Tracer:

    Размер:
    Передающее устройство: 80 x 50 x 150 мм
    Принимающее устройство: 45 x 45 x 210 мм

    Масса:
    Передающее устройство: 0,28 кг
    Принимающее устройство: 0,14 кг

  • Технические характеристики трассодефектоискателя Metrel MI 2093 Line Tracer:

    Параметр Значения
    Передающее устройство Т 10К
    Батареи 4 шт.,размер АА (1.5 В)
    Индикация разряда батареи имеется
    Диапазон рабочей температуры 0 ... +40 °С
    Температура хранения -30 ...+60 °С
    Масса 300 г
    Корпус пластмасса  ABS
    Габариты 80 x 50 x 150 мм
    Передающее устройство Т 10К в режиме генератора
    Напряжение постоянного, переменного тока <30 В, или напряжение в линии отсутствует
    Рабочая частота  10,6 кГц модулированная частотой 4 Гц
    Максимальное напряжение разомкнутой цепи  6 B
    Максимальный ток короткого замыкания 20 мА
    Передающее устройство Т 10К в режиме нагрузки
    Напряжение питающей сети, необходимое для передачи 30-264 В перем. тока
    Частота напряжения питания  45-65 Гц
    Рабочая частота 10,6 кГц модулированная частотой 4 Гц
    Максимальное среднее значение подаваемого тока  1 Аrms
    Приемное устройство R 10К
    Батареи 1 шт. размер 6LR61 (9 В)
    Индикация разряда батареи имеется
    Диапазон рабочей температуры  0 ... + 40 °С
    Температура хранения  -30 ... +60 °С
    Масса 150 г
    Корпус   пластмасса ABS
    Габариты 45 x 45 x 210 мм
    Имеется механический переключатель для выбора емкостного или индуктивного режима
    Датчик  Встроенный емкостный датчик для поиска электрического поля и индуктивный, датчик для поиска электромагнитного поля
    Селективность  Входной полосовой фильтр 10,6 кГц
    Индикаторы Визуальный — 10-уровневая светодиодная линейная шкала
    Чувствительность  кнопки НИЗКОЙ, СРЕДНЕЙ, ВЫСОКОЙ чувствительности, потенциометр для точной настройки усиления сигнала
  • Комплект поставки MI 2093

    Наименование Количество
    Передающее устройство T10K 1
    Принимающее устройство R10K 1
    Измерительный кабель со встроенным резистором, 1,5 м 1
    Избирательный щуп 1
    Измерительный наконечник, черный 2
    Зажим типа «крокодил» 2
    Мягкая сумка для переноски 1
    Инструкция по эксплуатации 1
    Свидетельство о метрологической аттестации 1
