LKZ-710 — комплект для поиска скрытых коммуникаций

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      Sonel, Польша

    • Артикул

      WMRULKZ710

    Назначение и область применения комплекта LKZ-710:

    LKZ-710 — это современный трассопоисковый комплект, предназначенный для поиска скрытой проводки на строительных объектах в различных материалах (бетон, кирпич, дерево). Производится поиск кабеля и проводов как под напряжением, без необходимости отключения какого-либо оборудования от проверяемой сети, так и без напряжения.

    Возможна работа только приемника (без генератора) для прослеживания трассы кабеля, находящегося под напряжением.

    Для повышения чувствительности трассоискателя изготовители предусмотрели возможность включения последовательно с генератором внешнего источника постоянного или переменного тока напряжением.

    Прибор может найти применение и быть эффективно использован:

    • строительными и монтажными организациями, осуществляющими прокладку и проверку прокладки электрических сетей, коммуникаций, трубопроводов, теплых полов в квартирах;
    • компаниями, которые занимаются транспортировкой нефтепродуктов и газа;
    • компаниями, которые занимаются поисками неисправностей электрических кабельных линий (короткое замыкание, разрыв кабеля, предохранителей и рубильников);
    • телефонными компаниями (для поиска трасс прохождения как самого кабеля, так и каждой отдельной жилы, соединений и разветвлений);
    • прибор позволяет определить трассу экранированного и находящегося за металлическим экраном кабеля, искать короткое замыкание жил кабеля.

    Основные характеристики комплекта LKZ-710:

    • поиск проводок в потолках, стенах и полах;
    • поиск места повреждения кабеля;
    • идентификация выключателей и предохранителей;
    • поиск сужений в кабельных каналах;
    • поиск кабеля на глубине до 60 сантиметров;
    • поиск трассы водопроводных труб и труб теплоснабжения;
    • поиск отдельных жил в системе проводов и кабелей;
    • обнаружение направления каналов и отверстий.
  • Технические характеристики комплекта LKZ-710:

    Параметр Значение
    Тип изоляции передатчика двойная, согласно с PN-EN 61010-1
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса (передатчик и приемник) по PN-EN 60529 IP40
    Питание приемника элементы питания 6LR61 9 В щелочные
    Максимальное входное напряжение работы генератора 250В RMS (353В амплит.)
    Размеры передатчика 128 x 66 x 28 мм
    Вес передатчика ок. 490 г
    Размеры приемника 210 × 82 × 24 мм
    Вес приемника ок. 200 г
    Температура работы -20..+50°C
    Температура хранения -20..+60 C
    Номинальная температура +20..+25°C
    Максимальная глубина локализации кабеля 60 см
  • Комплект поставки LKZ-710

    Наименование Описание Фото Количество Индекс

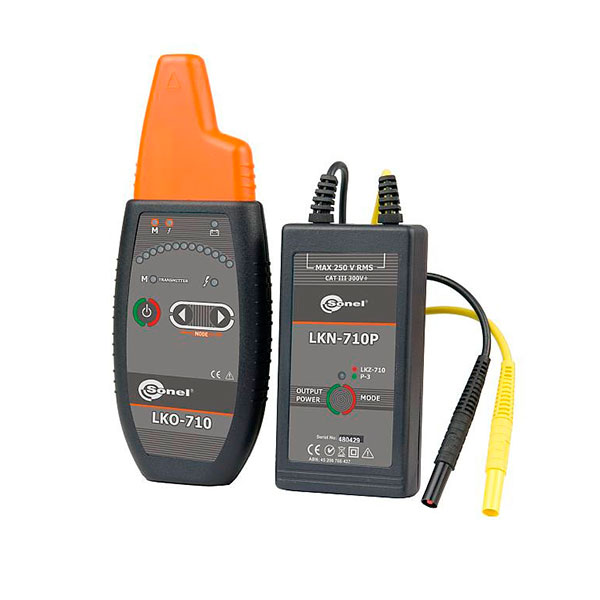

    1 LKZ-710 - комплект для поиска скрытых коммуникаций LKZ-710 — это современный трассопоисковый комплект, предназначенный для поиска скрытой проводки на строительных объектах в различных материалах (бетон, кирпич, дерево). Производится поиск кабеля и проводов как под напряжением, без необходимости отключения какого-либо оборудования от проверяемой сети, так и без напряжения. 1 WMRULKZ710

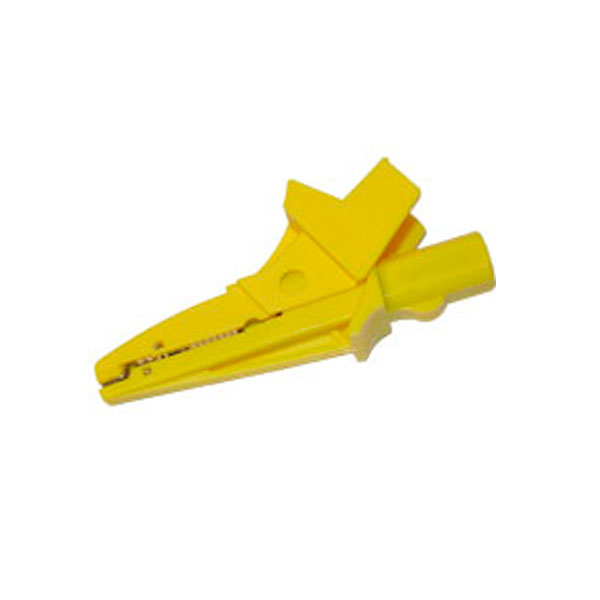

    2 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02

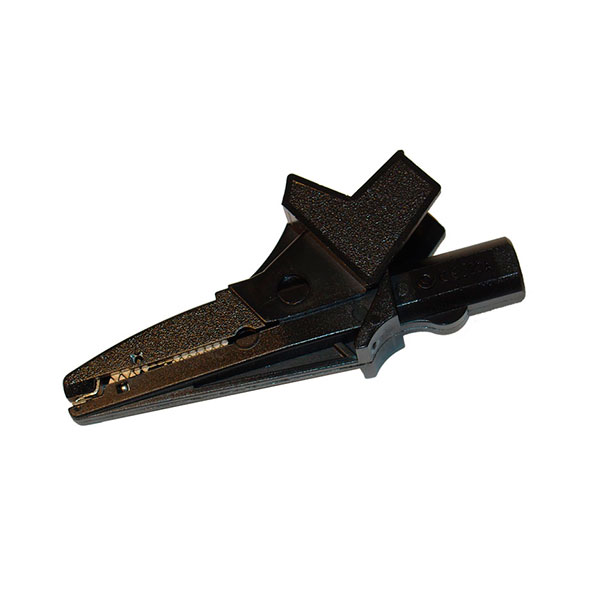

    3 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

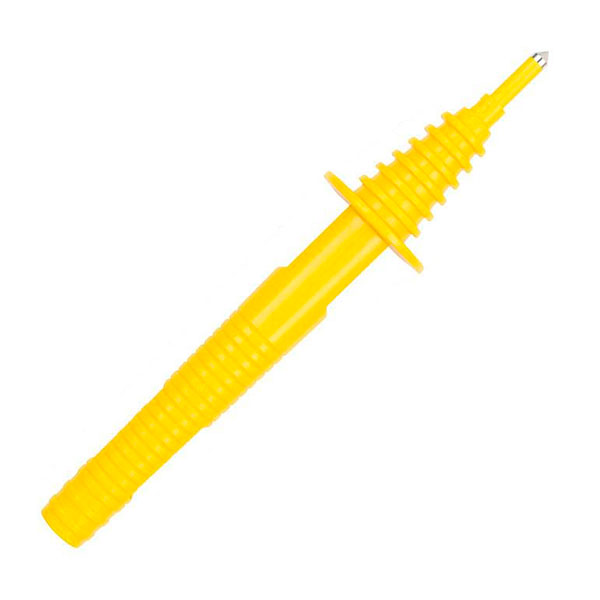

    4 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1

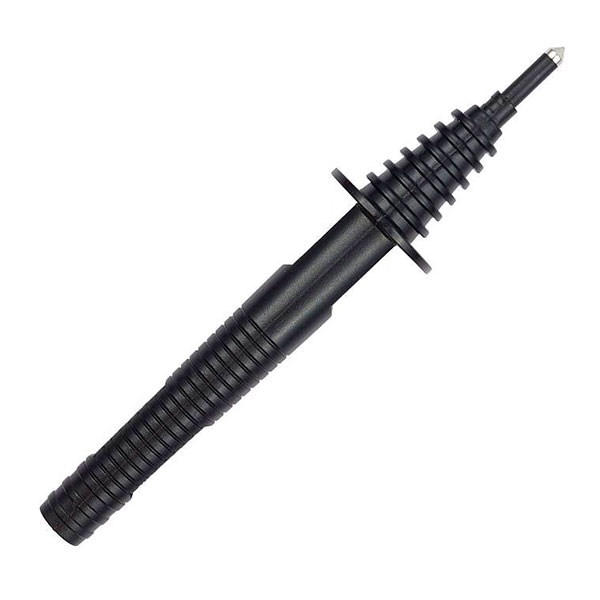

    5 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB1

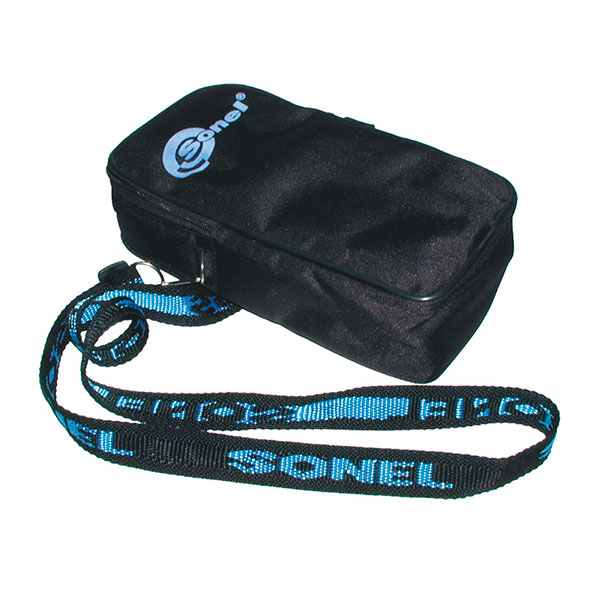

    6 Футляр М1 Предназначен для упаковки и транспортировки приборов типа MZC-200, MZC-300, MZC-303E, MRP-120, MRP-200, MIE-500, MIC-3. 1 WAFUTM1
    7 Элемент питания алкалиновый SONEL 9V 6LR61 Предназначен для питания приборов типа MZC-200, LKО-700. 1 #
