LCI P-P — прибор для выбора кабеля под напряжением до 440 В

Сохранить в PDF Распечатать
  • Назначение прибора для выбора кабеля LCI P-P

    Система LCI P-P предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

    Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

    Описание прибора для выбора кабеля LCI P-P

    Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

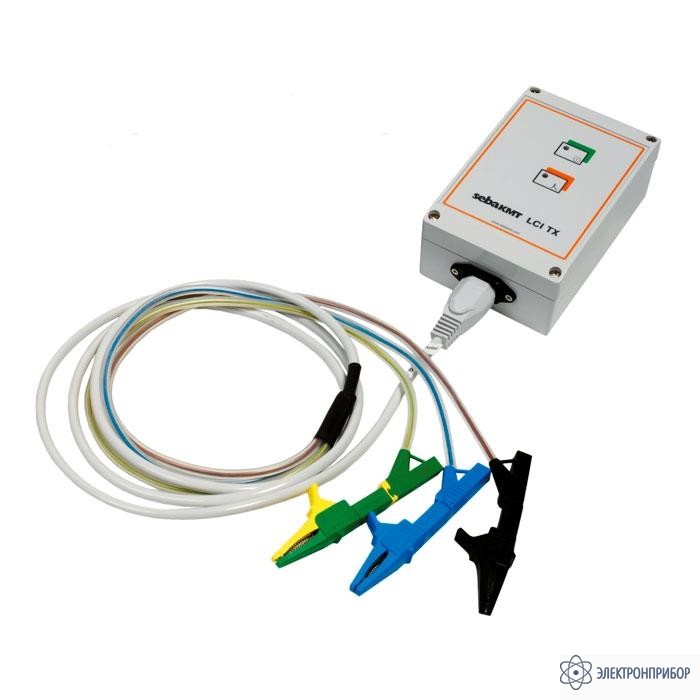

    Для более простой и безопасной работы была разработана система для выбора кабеля LCI P-P. Система состоит из генератора импульсного тока LCI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

    Импульсный датчик LCI TX-440 через подводящий защитный кабель соединяется с  сетью переменного тока  115В/230В. От питающего трансформатора через  интервал 2 сек.  Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к  розеткам с защитным контактом. Для соединения с  открытыми распределительными устройствами имеется клемма безопасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.

  • Технические характеристики прибора для выбора кабеля LCI P-P

    Параметр Значение
    Приемник CI RX
    Датчик 140 мм
    Регулировка усиления 10 ступ.-3дБ до 24 дБ
    Питание 2 x 1,5В AA-батареи
    Время непрерывной работы >50 ч
    Вес 0,4 кг
    Габаритные размеры 150 x 65 x 35 мм
    Степень защиты IP 54
    Габаритные размеры -10 °C … +60 °C
    Генератор LCI TX
    Рабочее напряжение 440 В AC 50/60Гц
    Импульсный ток 80 А
    Последовательность импульсов 15 / мин
    Длительность импульса 1,5 мс
    Вес 0,5 кг
    Габаритные размеры 151 x 101 x 60 мм
    Степень защиты IP 54
    Габаритные размеры -10 °C … +60 °C
  • Комплект поставки LCI P-P

    Наименование Количество
    Генератор для выбора кабеля под напряжением LCI TX 1
    Приемник для выбора кабеля с устройством индикации CI RX 1
    Комплект кабелей 1
    Гибкие клещи для выбора кабеля 230 мм 1
    Чемодан для системы CI 1
    Датчик определения скрутки для CI приемника RX 1
