CI — прибор для выбора кабеля

Сохранить в PDF Распечатать
  • Назначение прибора для выбора кабеля CI

    Система CI предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

    Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

    Описание прибора для выбора кабеля CI

    Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

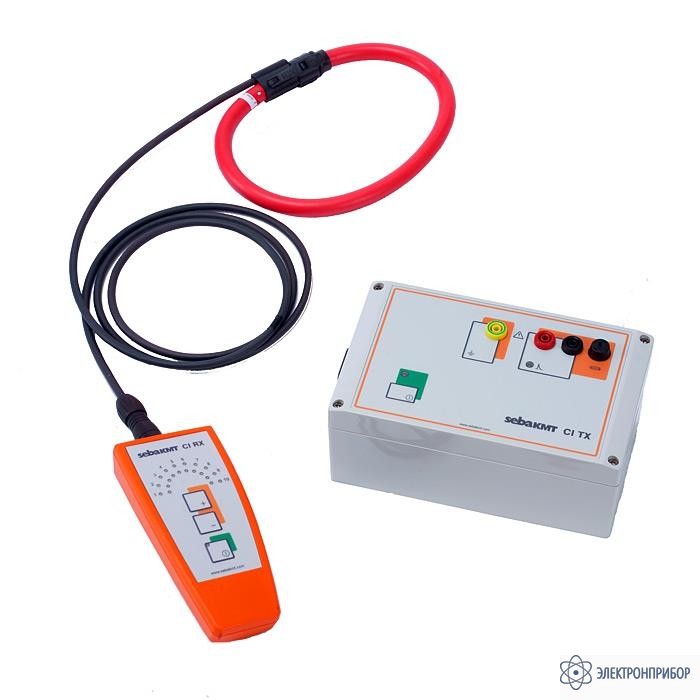

    Для более простой и безопасной работы была разработана система для выбора кабеля CI. Система состоит из генератора импульсного тока CI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

    Импульсным генератором CI TX вырабатываются пилообразные импульсы пикового тока до 100 A  и посылаются на выбираемый кабель. Этот измерительный ток вызывает вокруг кабеля электромагнитное поле, которое регистрируется преобразователем приемника CI RX, автоматически калибруется и индицируется на светодиодной шкале. Единственно возможной подстройкой может быть изменение амплитуды индикации.

    Специальная функция программного обеспечения контролирует и проверяет при этом все параметры зарегистрированного импульса. Благодаря клещам с указанием направления и параметрам контроля приемника гарантируется очень надежный и независимый от помех выбор.

    При времени работы от батареи свыше 50 часов установку можно использовать чрезвычайно гибко.

    В стандартной комплектации в виде опции можно также получить работающий от сети CI TX с Li-Ion аккумулятором и встроенным зарядным устройством.

    В низковольтных сетях монтажные работы часто проводятся под напряжением (AUL). Для этого необходима четкая идентификация нужного кабеля, которая должна быть возможна и без отключения сетевого напряжения.

  • Технические характеристики прибора для выбора кабеля CI

    Параметр Значение
    Генератор CI TX
    Импульсное напряжение 55 В DC
    Импульсный ток макс. 100 A
    Последовательность импульсов 30 / min
    Длительность импульса 72 мс
    Питание 100-240 В AC 50/60 Гц (опция) 12 В DC аккум
    Время непрерывной работы 4ч от аккумулятора
    Время зарядки 6 ч
    Вес 0,8 кг (без аккумулятора)
    1,6 кг (с аккумулятором)
    Габаритные размеры 201 x 120 x 80 мм
    Степень защиты IP 54
    Рабочая температура -10 °C … + 60 °C
    Приемник CI RX
    Датчик 140 мм
    Регулировка усиления 10 ступ.-3дБ до 24 дБ
    Питание 2 x 1,5В AA-батареи
    Время непрерывной работы >50 ч
    Вес 0,4 кг
    Габаритные размеры 150 x 65 x 35 мм
    Степень защиты IP 54
    Габаритные размеры -10 °C … +60 °C
  • Комплект поставки CI

    Наименование Количество
    Генератор для выбора кабеля CI TX 1
    Приемник для выбора кабеля с устройством индикации CI RX 1
    Комплект кабелей 1
    Гибкие клещи для выбора кабеля 230 мм 1
    Чемодан для системы CI 1
