188 FFF — идентификатор предохранителей, автоматов защиты и неисправности шины заземления

Сохранить в PDF Распечатать
  • Назначение идентификатора предохранителей 188FFF:

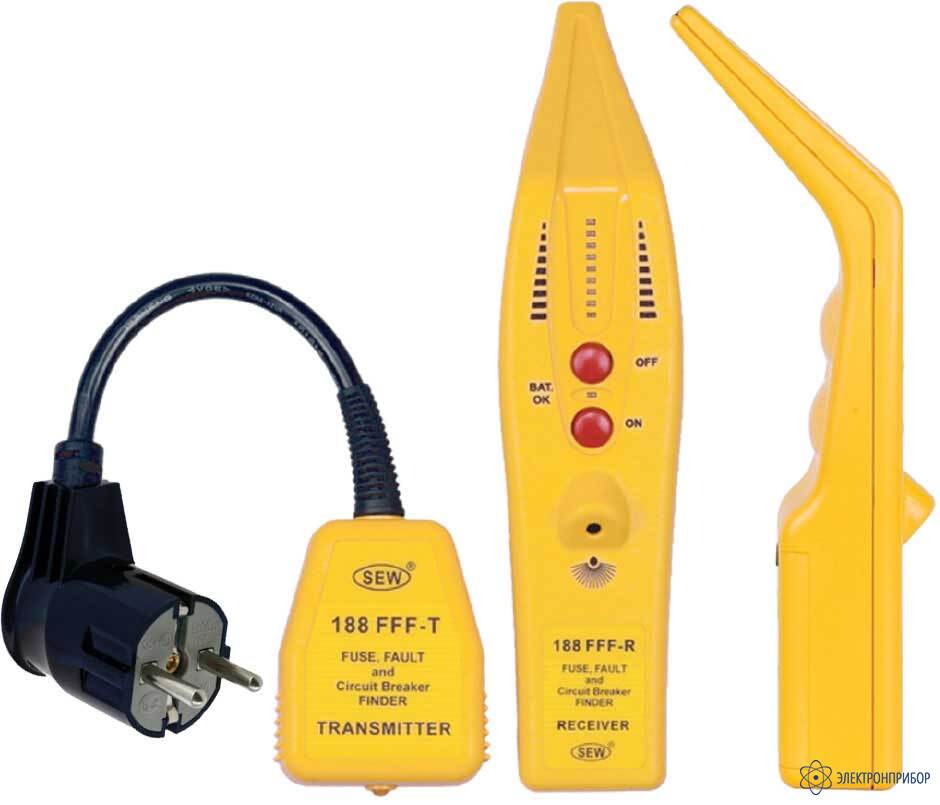

    Идентификатор предохранителей 188FFF: Позволяет определить местонахождение плавкого предохранителя, автомата защиты или неисправную цепь в 1-фазных сетях напряжения ~ 220 В; Определение уровня сигнала по графической шкале-индикатору и зуммерному сигналу; Обеспечена высокая степень электробезопасности; Компактное исполнение, удобный и простой в эксплуатации, функция автоотключения; Обеспечение поиска без снятия напряжения в тестируемой сети электропитания; Функциональный состав: генератор - 188 FFF-T (Tx), приемник - 188 FFF-R (Rx); Масса 210 г.

    Компания SEW представляет новую модель прибора, предназначенного для идентификации предохранителей, автоматов защиты, определения их мест расположения и соответствующей им линии электропитания, а также поиска неисправностей в цепях заземления.

    Устройство 188FFF предназначено определения места расположения защитного автомата в электрическом распредщитке подключенного к определенной розетке. Поиск выполняется в зданиях без отключения сетевого питания.

    Устройство можно применять для определения трассировки силовых цепей (открытого расположения) от электрической розетки до автомата в старых зданиях или в зданиях с утерянной схемой сети электропитания. Кроме того, прибор может использоваться для проверки правильности монтажа и разводки электрических цепей и т.д. В составе: излучатель - питается от проверяемой цепи; приемник - питание 9 В (Крона).

  • Технические характеристики идентификатора предохранителей 188FFF:

    Параметр Значения
    Диапазон рабочих напряжений 220 … 240 В
    Частота рабочего напряжения 50/60 Гц
    Тестовый сигнал 10 кГц
    Питание генератора от оконечной электророзетки тестируемой цепи
    Питание приемника 9 В («Крона»)
    Условия эксплуатации 1oС … 55oС
    Габаритные размеры Приемник: 60 х 50 х 30 мм
    200х50х40 мм
    Масса 210 г
  • Комплект поставки 188 FFF

    Наименование Количество
    Идентификатор предохранителей, автоматов защиты и неисправности шины заземления 188 FFF 1
    Транспортная сумка 1
    Руководство по эксплуатации 1
    Батарея 9 В 1
    Ремешок для переноски 1
