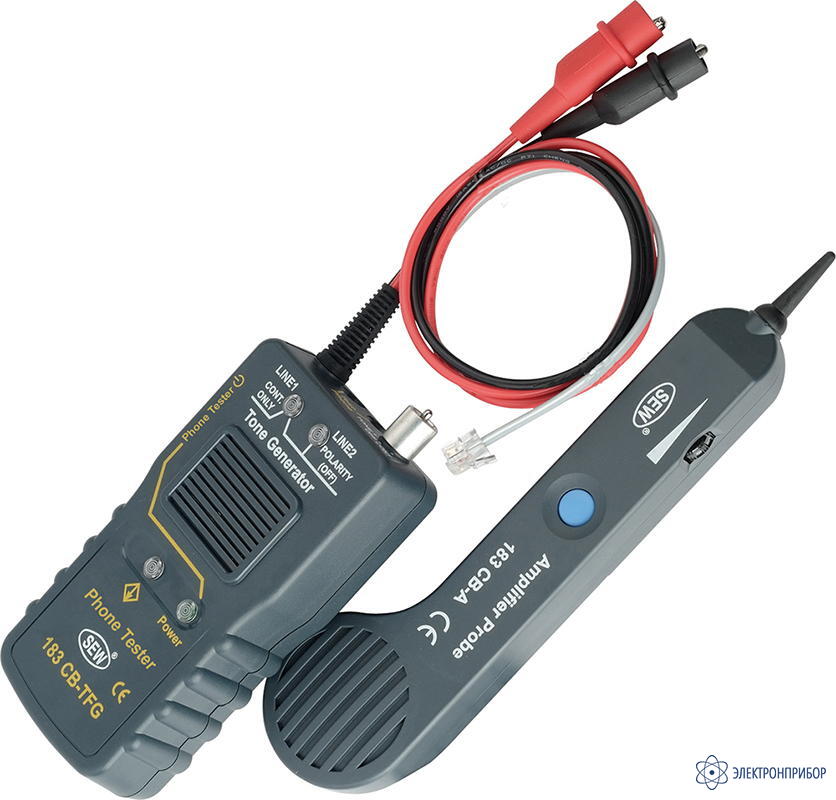

183 CB — индикатор обрыва

Код товара: 31551
  • Особенности индикатора обрыва 183 CB:

    • Поисковый комплект в составе: датчика с тональным генератором и усилителя-приёмника;
    • Используется для проверки телекоммуникационных систем и кабельных распределительных сетей;
    • Обнаружение проводов, «прозвонка» многожильных кабелей без нарушения изоляционной оболочки и гальванического контакта;
    • Тесты непрерывности и полярности;
    • Внутренний переключатель для выбора типа тонального сигнала (быстро/ медленно);
    • Подключение до 2-х тестируемых линий (линия 1/ линия 2) со светодиодной индикацией;
    • Тест сопротивления цепи, диода, емкости, постоянного и переменного напряжения с отображением значения звуковой и светодиодной сигнализацией (изменение частоты и уровня);
    • Совместимость с любым тональным генератором.
  • Технические характеристики индикатора обрыва 179 CB:

    Параметр 179 СВ 180 СВ 181 СВ 183 СВ
    УСИЛИТЕЛЬ-ПРЁМНИК
    Частота обнаружения 1 Гц – 12 кГц
    Дистанция < 50 см
    Питание 9 В («Крона»)
    Размеры 270 х 50 х 25 мм
    Масса 125 г
    ТОНАЛЬНЫЙ ГЕНЕРАТОР
    Форма сигнала Меандр
    Частота 1 кГц ±10%
    Защита входа 80 В пост. 100 В пост. 80 В пост. 80 В пост.
    Одинарный тон - + - -
    Переменный тон Быстрый и медленный Быстрый Быстрый и медленный Быстрый и медленный
    Подключение Через штекер RJ11, 2 «крокодила» (RJ45 - опция для 180 СВ)
    Питание 9 В («Крона») 1,5 В × 6 (АА)
    Размеры 86 х 63 х 26 мм 64 х 58 х 34 мм 86 х 63 х 26 мм 143 х 74,5 х 33,6 мм
    Масса 130 г 120 г 130 г 318 г
    ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ
    Громкая связь - - - +
    Целостность цепи - - - +
    Сопротивление - - - +
    Напряжение (пост./ перем.) - - - +
    Ёмкость - - - +
    Тест диодов - - - +
    ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ
    Условия эксплуатации 0 – 40 °С при 80% максимальной относительной влажности
  • Комплект поставки 183 CB

    Наименование Количество
    1 Индикатор обрыва 183 CB 1
    2 Комплект измерительных проводов 2
    3 Руководство по эксплуатации 1
    4 Батарея питания 2
