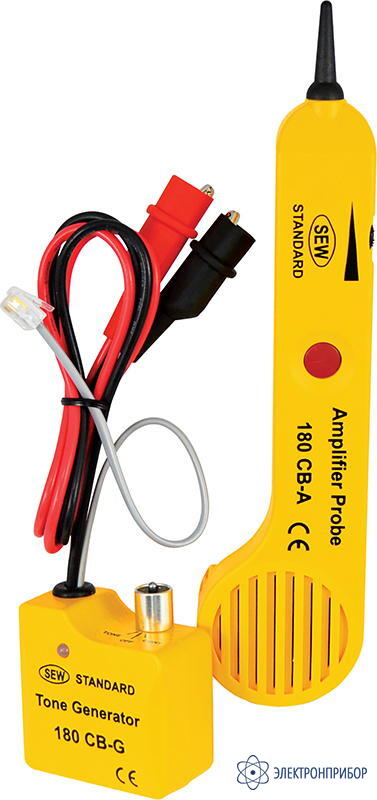

180 CB — комплект: измерительный генератор 180 CB-G и пробник-усилитель 180 CB-A

Сохранить в PDF Распечатать
  • Особенности комплекта 180 CB:

    • Измерительный генератор 180 CB-G и пробник-усилитель 180 CB-A.
    • Предназначен для обнаружения проводов и кабелей без нарушения изоляционной оболочки;
    • Регулятор громкости позволяет установить необходимый уровень чувствительности и настроить прибор под конкретные рабочие условия;
    • Утопленный выключатель предотвращает ненамеренное включение прибора;
    • Разъем для подключения головных телефонов;
    • Обеспечивает определение полярности и состояния (свободно, занято, вызов) ТЛФ линии, идентификацию ТЛФ пар, обнаружение проводов без нарушения изоляционной оболочки (непрерывный и прерывистый сигнал);
    • Прозвон линий;
    • Тестирование коаксиальных кабелей;
    • Источник питания - батарея 9 В.
  • Технические характеристики индикатора обрыва 180 CB:

    Параметр 179 СВ 180 СВ 181 СВ 183 СВ
    УСИЛИТЕЛЬ-ПРЁМНИК
    Частота обнаружения 1 Гц – 12 кГц
    Дистанция < 50 см
    Питание 9 В («Крона»)
    Размеры 270 х 50 х 25 мм
    Масса 125 г
    ТОНАЛЬНЫЙ ГЕНЕРАТОР
    Форма сигнала Меандр
    Частота 1 кГц ±10%
    Защита входа 80 В пост. 100 В пост. 80 В пост. 80 В пост.
    Одинарный тон - + - -
    Переменный тон Быстрый и медленный Быстрый Быстрый и медленный Быстрый и медленный
    Подключение Через штекер RJ11, 2 «крокодила» (RJ45 - опция для 180 СВ)
    Питание 9 В («Крона») 1,5 В × 6 (АА)
    Размеры 86 х 63 х 26 мм 64 х 58 х 34 мм 86 х 63 х 26 мм 143 х 74,5 х 33,6 мм
    Масса 130 г 120 г 130 г 318 г
    ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ
    Громкая связь - - - +
    Целостность цепи - - - +
    Сопротивление - - - +
    Напряжение (пост./ перем.) - - - +
    Ёмкость - - - +
    Тест диодов - - - +
    ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ
    Условия эксплуатации 0 – 40 °С при 80% максимальной относительной влажности
  • Комплект поставки 180 CB

    Наименование Цена
    1 180 CB-A - усилитель с динамиком 1
    2 180 CB-G - измерительный генератор 1
    3 Комплект измерительных проводов 1
    4 Руководство по эксплуатации 1
    5 Батарея питания 2
  • Рекомендуемые замены 180 CB
