Установки для испытания и поиска повреждений оболочки кабеля из сшитого полиэтилена

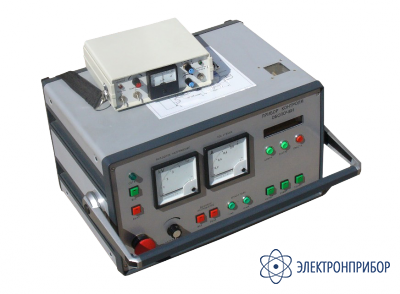

ПКО-5 — прибор контроля оболочки кабелей с изоляцией из сшитого полиэтилена

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    В сегодняшней России, самым уязвимым местом кабелей с изоляцией из сшитого полиэтилена (СПЭ-кабелей) является не основная изоляция этих кабелей, а их защитная оболочка. К сожалению, проложить эти кабели аккуратно и с соблюдением технологии могут далеко не во всех организациях. А выход защитной оболочки приводит рано или поздно к разрушению экрана и основной изоляции, из-за чего кабель служит всего несколько лет, вместо положенных ему по штату 25 – 30 лет.

    Еще одна беда – многие организации, прокладывающие такие кабели, не имеют своего оборудования для испытаний защитной оболочки и не могут своевременно определить её целостность и, в случае необходимости, найти её повреждение. А зачастую и не знают, как это делается. Особенно это характерно для небольших монтажных организаций, которые своих сетей не эксплуатируют и заняты только прокладкой кабельных линий.

    Испытания защитной оболочки проводятся при вводе кабеля в эксплуатацию, а далее через каждые 3 – 4 года эксплуатации.

    Назначение прибора ПКО-5:

    Прибор контроля оболочки ПКО-5 предназначен для решения всех задач, связанных с испытаниями и поиском мест повреждения защитной оболочки СПЭ-кабелей.

    Он позволяет:

    • Проводить испытания защитной оболочки постоянным напряжением до 5 кВ;
    • Проводить предварительное определение места повреждения защитной оболочки петлевым методом;
    • Проводить точное обнаружение места повреждения защитной оболочки на местности методом измерения шаговых напряжений.

    Испытания:

    В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть разземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения.

    Предварительное определение места повреждения:

    Предварительное ОМП производится петлевым методом за счет определения соотношения сопротивления экрана до места повреждения кабеля к полному сопротивлению экрана. Для определения этих сопротивлений может быть использован ток от 2 до 100 мА – в зависимости от сечения экрана, длины кабеля, уровня помех.

    Для проведения измерения достаточно выбрать режим работы, завести в прибор длину кабеля, с помощью амперметра установить ток замера. Прибор покажет расстояние до места повреждения.

    Внимание: метод дает достоверный результат при наличии одного повреждения. Если повреждений более одного определяется расстояние до места повреждения с наибольшей утечкой, точность замера при этом падает.

    Точное определение места повреждения на местности:

    При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля

    При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения.

  • Технические характеристики прибора ПКО-5:

    Параметр Значения
    Измерительный блок
    Максимальное выходное регулируемое напряжение, кВ 5+0,2
    Максимальный выходной ток, мА 350+10
    Напряжение питания, В 220, 50Гц
    Максимальная потребляемая мощность, кВА не более 2,0
    Диапазон измерения тока утечки, мА 1 - 10
    Продолжительность непрерывной работы, час не менее 8
    Диапазон измерения длины кабеля, м 1 - 9999
    Габариты, мм 530 х 370 х 280
    Масса, кг 26
    Прибор поиска
    Максимальная чувствительность, мВ 2
    Компенсация индустриальных помех, % 100
    Габариты, мм 210 х 180 х 80
    Масса, кг 1,1

    Прибор ПКО-5 соответствует техническим условиям ТУ 3414-007-52894219-2009.
    Сертификат соответствия РОСС RU.АИ30.Н10237, действует до 01.05.2012
