Измерение усилия нажатия ламельных контактов

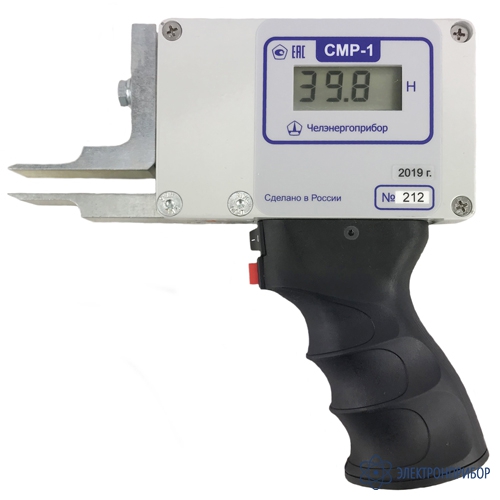

СМР-1 — измеритель силы контактного нажатия ламелей

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

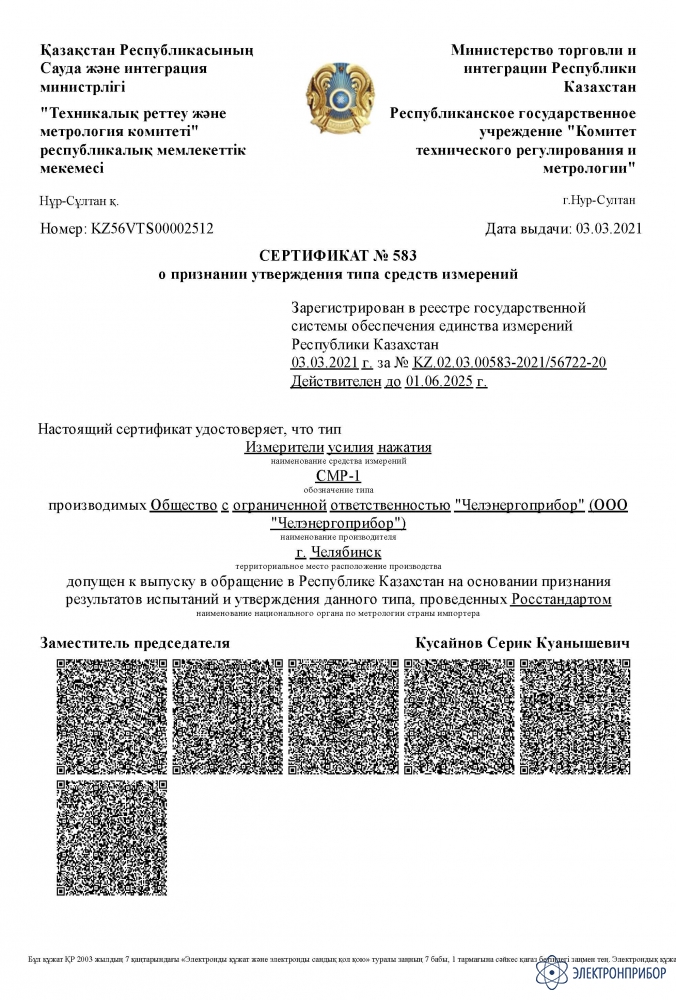

    • Госреестр РФ

      56722-14

    • Производитель

      Прочие

    Назначение измерителя силы контактного нажатия ламелей СМР-1:

    Измеритель силы контактного нажатия ламелей СМР-1 предназначен для измерения усилия нажатия в отдельной паре ламелей контактов врубного типа отключенных разъединителей 10…750 кВ и ячеек КРУ 6…10 кВ согласно п. 14.4 П, С РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования». Прибор может быть также использован при регулировке усилия нажатия разъединителей.

    Измеритель силы контактного нажатия ламелей СМР-1 имеет раздвижной щуп, который устанавливается между двумя пружинящими контактами отключенных разъединителей. Щуп непосредственно воспринимает их усилие нажатия. Величина усилия отображается на дисплее.

  • Технические характеристики измерителя силы контактного нажатия ламелей СМР-1:

    Параметр Значение
    Диапазон измерения 50 ... 500 Н
    Пределы допускаемой основной относительной погрешности измерения усилия ±2 %
    Регулируемая высота измерительного щупа
    (соответствует толщине ножа проверяемого аппарата)
    в пределах 7 ... 27 мм
    Ширина щупа 24 мм
    Длина щупа 50 мм
    Питание никель-металлогидридные аккумуляторы (3 АА)
    Масса не более 1,1 кг
    Габариты прибора 190 x 190 x 40 мм
  • Комплект поставки СМР-1

    Наименование Количество
    1 Измеритель силы контактного нажатия ламелей СМР-1 1
    2 Зарядное устройство 1
    3 Сумка для переноски 1
    4 Руководство по эксплуатации 1
    5 Методика поверки 1
