Определение массовой доли влаги в трансформаторном масле

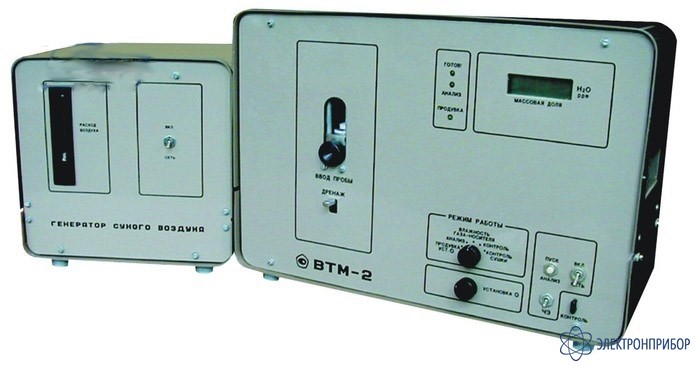

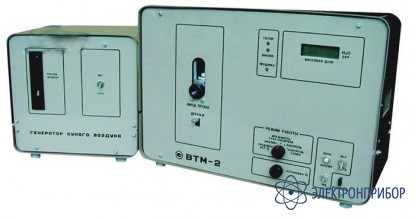

ВТМ-2 — влагомер трансформаторного масла

Сохранить в PDF Распечатать
  • Назначение влагомера трансформаторного масла ВТМ-2:

    Влагомер трансформаторного масла ВТМ-2 предназначен для автоматического измерения массовой доли влаги в трансформаторных маслах, используемых при эксплуатации маслозаполняемых трансформаторов.

    Принцип действия влагомера основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе. В качестве источника газа-носителя используется баллон с азотом, воздухом или генератор сухого воздуха, входящий в комплект поставки. Влагомер представляет собой автоматический показывающий прибор циклического действия. Отсчет показаний влагомера производится по цифровому табло и выходному унифицированному сигналу.

  • Технические характеристики влагомера трансформаторного масла ВТМ-2:

    Параметр Значение
    Диапазон измерений 0...50 ррм
    Диапазон показаний 0...100 ррм
    Абсолютная погрешность не более 2,5 ррм
    Время одного анализа 15 мин
    Расход газа-носителя через влагомер (100±10) см3/мин
    Объем пробы масла 2 см3
    Средняя наработка на отказ не менее 20000 ч
    Потребляемая мощность 15 Вт
    Питание от сети 220 В/50 Гц
    Температура окружающей среды и трансформаторного масла С°10…35
    Габаритные размеры:
    • влагомера
    • генератора сухого воздуха

    180x415x300 мм
    200x240x245 мм
    Масса:
    • влагомера
    • генератора сухого воздуха

    10 кг
    5 кг
