ПКЖ904А, ПКЖ 904 А, ПКЖ-904-А

Определение наличия механических примесей в трансформаторном масле

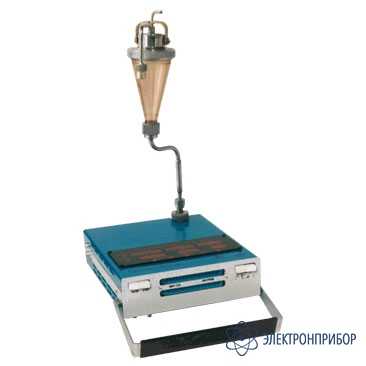

ПКЖ-904А — прибор контроля чистоты жидкости (со встроенным датчиком)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      11306-08

    • Производитель

      Прочие

    Назначение прибора ПКЖ-904А

    Приборы контроля чистоты жидкости ПКЖ-904 (далее - приборы) предназначены для измерений чистоты жидкости, технологических процессов промывки деталей, гидроагрегатов путем измерения количества частиц в единице объема исследуемой жидкости одновременно в каждом из шести диапазонов от 5 до 200 мкм по ГОСТ 17216-2001.

    Описание прибора ПКЖ-904А

    Принцип действия приборов основан на преобразовании импульсов света, вызванных прохождением частиц загрязнений, движущихся с потоком жидкости через фотоэлектрический датчик, в импульсы напряжения; проведения амплитудного анализа этих импульсов по шести размерным диапазонам и дальнейшей цифровой индикации количества импульсов одновременно по всем диапазонам. Прибор изготавливается в виде переносного блока с выносным датчиком. На верхней панели прибора расположено табло, на котором происходит регистрация количества частиц одновременно в шести размерных диапазонах, расположены индикаторы уровня загрязненности и сигнализатор «ПЕРЕГРУЗКА». На передней панели прибора расположены разъемы для связи с внешними устройствами и контроля основных электрических параметров, кнопки отключения диапазонов 5-10, 10-25 мкм, кнопки «ПУСК» и «СТОП». На задней панели расположены предохранитель, клемма заземления, тумблер «СЕТЬ», а также закреплен датчик, который может быть отсоединен от прибора и удален на расстояние до двух метров.

  • Технические характеристики прибора ПКЖ-904А

    Параметр Значение
    Диапазон измерений
    Количество частиц в жидкости, част. в 100 см3 150-150000
    Предел допускаемой основной относительной погрешности измерений
    Количество частиц (при расходе контролируемой жидкости [100±10]см3),% ±30
    Изменения показаний прибора, вызванных изменением каждой из внешних влияющих велечин
    Температура окружающего воздуха от 10 до 35°C, не более 30%
    Температура контролируемой жидкости от 10 до 70°C, не более 40%
    Рабочие условия при измерении
    Давление рабочей жидкости, МПа, не более 0,5
    Вязкость контролируемой жидкости жидкости, МПа · с, не более 50
    Общее количество частиц размером свыше 5 мкм, не более 4800000
    Температура окружающего воздуха, °C от 10 до 35
    Допускаемая температура контролируемой жидкости, °C от 10 до 70
    Атмосферное давление, кПа (мм рт.ст.) от 84 до 106.7 (от 630 до 800)
    Относительная влажность при температуре окружающего воздуха 20°C, % 65 ± 15
    Напряжение сети переменного тока частотой 50 Гц 220 ± 22
    Время готовности прибора к работе, мин 5
    Время непрерывной работы, ч, не более 8
  • Комплект поставки ПКЖ-904А

    Наименование Количество
    1. Прибор ПКЖ-904А (со встроенным датчиком) 1
    2. Комплект ЗИП 1
    3. Комплект эксплуатационной документации 1
    4. Комплект упаковки 1
    5. Методика поверки 1
