Определение температуры вспышки трансформаторного масла

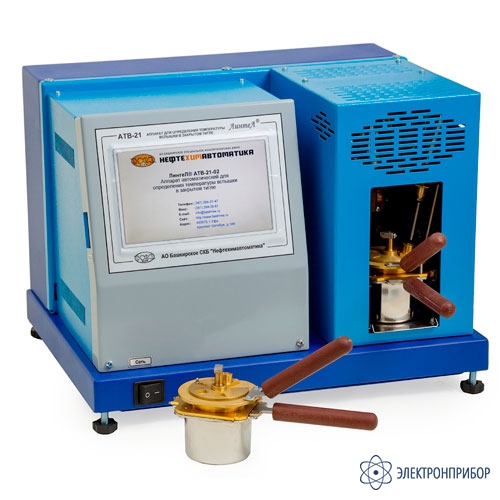

АТВ-21 — аппарат автоматический для определения температуры вспышки в закрытом тигле

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Описание аппарата автоматического для определения температуры вспышки в закрытом тигле АТВ-21:

    АТВ-21 - это аппарат автоматический для определения температуры вспышки в закрытом тигле (ГОСТ 6356-75, ISO 2719-88(A), ASTM D-93). В соответствии с МИ 2418-97 "Классификация и применение технических средств испытаний нефти и нефтепродуктов", зарегистрированной Госстандартом России 15.12.97 г., аппарат рекомендован для определения температуры вспышки нефтепродуктов в закрытом тигле.

    Прибор АТВ-21 реализует метод Пенского-Мартенса (Pensky-Martens).

    Конструктивное исполнение аппарата моноблочное. Блок испытаний и блок управления смонтированы на одном шасси.

    Аппарат АТВ-21 обеспечивает полную автоматизацию процесса испытания. Предустановленные программы испытаний. Каждая программа испытаний содержит стандарт и параметры испытаний. Таким образом, при выборе программы, все необходимые параметры и условия испытания устанавливаются и поддерживаются автоматически.

    Уникальная конструкция встроенного электроискрового поджига –  нет открытого пламени, нет риска возникновения пожара в лаборатории. Точность определения температуры вспышки с электроискровым поджигом не отличается от аппаратов с газовым поджигом.

    Особенности аппарата автоматического для определения температуры вспышки в закрытом тигле АТВ-21:

    • Ведение журнала испытаний обеспечивает хранение до 1000 результатов испытаний и 100 последних графиков;
    • Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС, обеспечивает комплексную автоматизацию лабораторной деятельности;
    • Автоматическое перемешивание образца и программное повышение температуры продукта с заданной скоростью;
    • Возможность включения предварительного нагрева продукта, с целью уменьшения времени испытания для продуктов с высокой температурой вспышки;
    • Расчет среднего значения температуры вспышки;
    • Удобное интуитивно понятное меню выбора программы анализа, навигации в журнале испытаний, диагностики и настройки аппарата;
    • Автоматическая поправка на барометрическое давление в диапазоне от 630 до 810 мм рт. ст;
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее;
    • Остановка процесса испытания по окончанию анализа со звуковой сигнализацией;
    • Цветной сенсорный ЖК-дисплей используется одновременно как устройство ввода (клавиатура) и вывода информации;
    • Возможность обновления программного обеспечения аппарата удалённо;
    • Проведение испытаний по методу «Экспресс» для продуктов с неизвестной температурой вспышки.
  • Краткие технические характеристики аппарата АТВ-21:

    Параметр Значение
    Технические характеристики
    Температуры вспышки Автоматическое определение вспышки в диапазоне температур от +12 до +370  °C
    Нагрев Автоматический нагрев продукта и поддержание скорости нагрева в соответствии с выбранной программой испытания
    Поджиг Автоматический поджиг при помощи электрической искры, контролируемой мощности для полной имитации газового шарика диаметром 4 мм
    Мешалка Скорость перемешивания соответствуют требованиям выбранной программы испытаний и поддерживается автоматически
    Точностные характеристики
    Продукт Диапазон температуры вспышки, ºС Повторяемость r, ºС Воспроизво-димость R, ºС
    ГОСТ Р ЕН ИСО 2719-2008 (ГОСТ ISO 2719-2013) МЕТОД А
    Краски и лаки - 1,5 -
    Дистилляты и свежие смазочные масла от 40 до 250 0,029X a) 0,071X a)
    ГОСТ Р ЕН ИСО 2719-2008 (ГОСТ ISO 2719-2013) МЕТОД B
    Остаточные топлива и разжиженные битумы от 40 до 110 2,0 6,0
    Отработанные смазочные масла от 170 до 210 5,0 16,0
    Жидкости, склонные к образованию поверхностной пленки; жидкости с суспендированными твердыми материалами, высоковязкие продукты - 5,0 10,0
    ГОСТ 6356-75
    Нефтепродукты до 104 2,0 4,0
    свыше 104 5,0 8,0
    Эксплуатационные характеристики
    Потребляемая мощность не более 750 В·А (в режиме ожидания, не более 120 В·А)
    Габаритные размеры 455 х 477 х 310 мм
    Масса не более 17 кг
    Температура окружающего воздуха от +15 до +35 °C
    Относительная влажность воздуха не более 75 %
    Напряжение от 187 до 242 В
    Частота 50±1 Гц
    Срок службы 6 лет, не более 15 000 часов
    Безопасность
    Электробезопасность Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания
    Пожарная безопасность Если показания цифрового измерителя температуры превысили плюс 395°С, либо было проведено 28 испытаний искрой, процесс испытания останавливается, при этом аппарат подает прерывистый звуковой сигнал и на дисплей выдается сообщение о ошибке. При остановке испытания нагрев отключается
    Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности
    Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей
  • Комплект поставки АТВ-21

    Наименование Количество
    1 Аппарат АТВ-21 1
    2 Тигель с крышкой 2
    3 Предохранитель H520-8A 250B 2
    4 Руководство по эксплуатации 1
    5 Паспорт 1
  • Дополнительная комплектация АТВ-21
