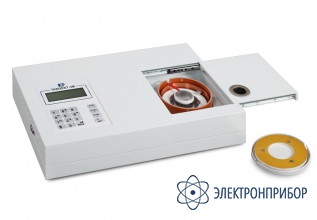

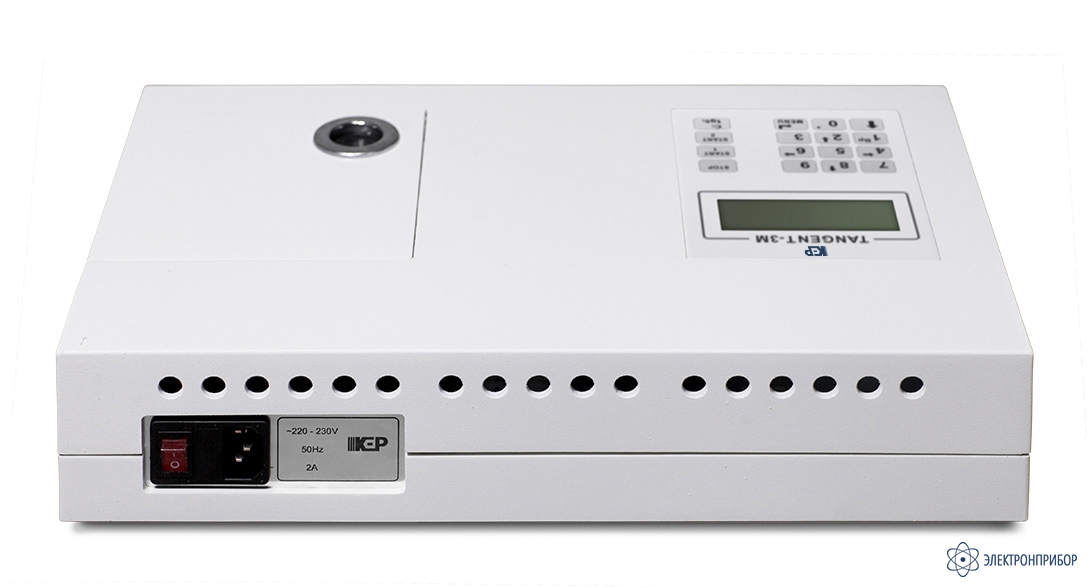

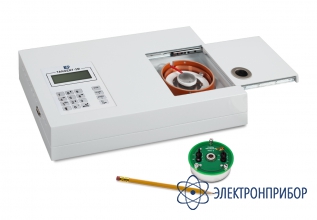

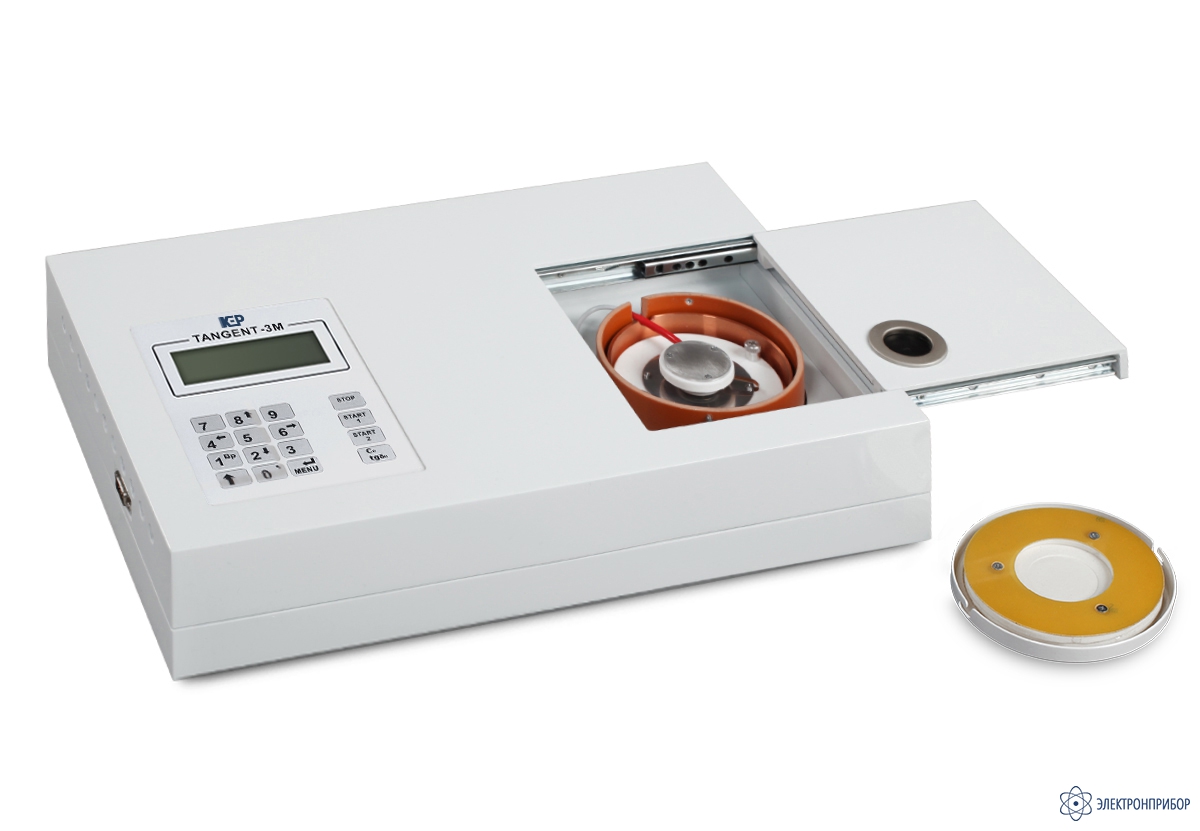

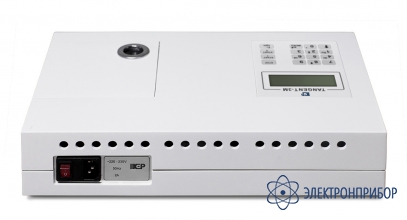

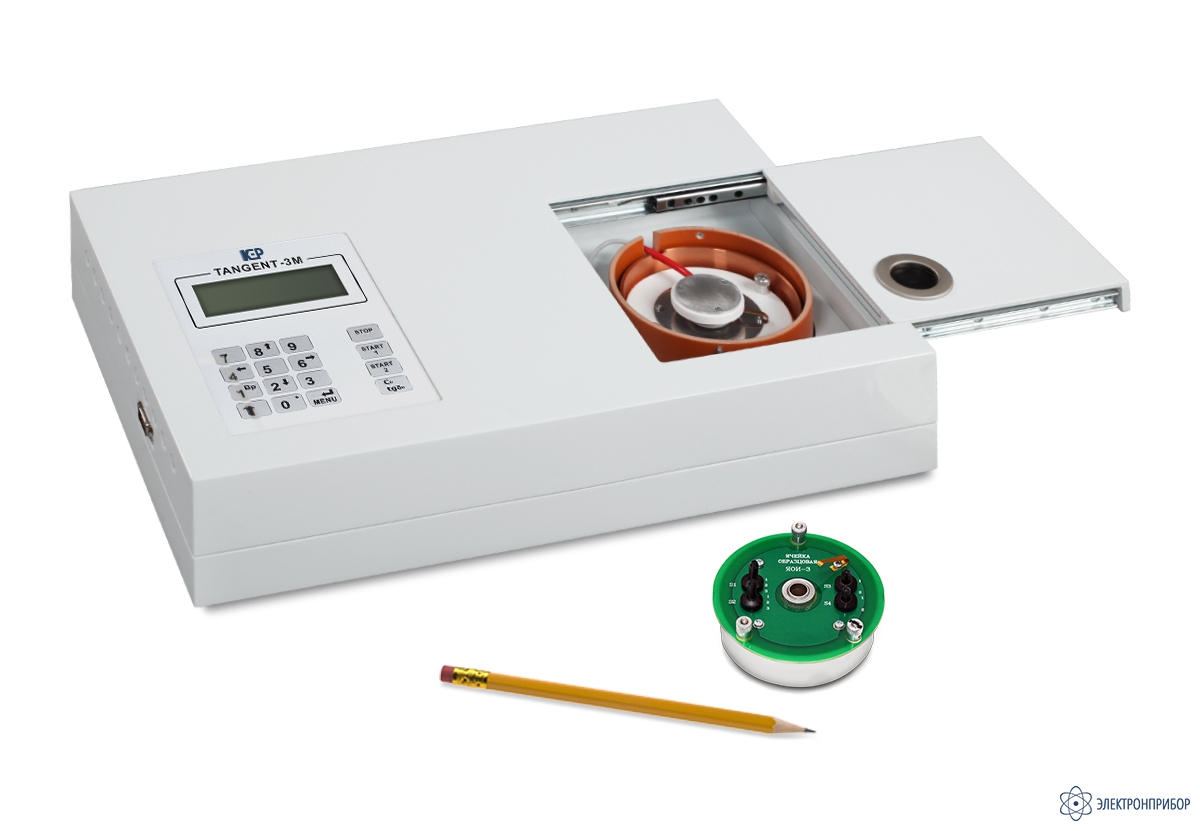

ТАНГЕНС-3М — установка измерения диэлектрических потерь трансформаторного масла

Сохранить в PDF Распечатать
  • Назначение установки Тангенс-3М:

    Автоматизированная установка "Тангенс-3М" предназначена для определения тангенса угла диэлектрических потерь трансформаторного масла по ГОСТ 6581-75 и IEC 60247 на частоте сети 50 Гц.

    Установка "Тангенс-3М" измеряет:

    • тангенс угла диэлектрических потерь,
    • диэлектрическую проницаемость,
    • электрическую емкость,
    • напряжение, приложенное к измерительной ячейке,
    • температуру пробы трансформаторного масла.
  • Технические характеристики установки Тангенс-3М:

    Параметр Значение
    Диапазон измерений тангенса угла потерь 0,0001 - 1,0
    (0,01% - 100%)
    Погрешность при измерении тангенса угла потерь ±(0,01 tg + 0,0002)
    Действующее напряжение, приложенное к измерительной ячейке, соответствующее напряженности поля 1МВ/м, В 2000
    Диапазон измерений рабочего напряжения, В 0 - 2700
    Предел допускаемой относительной основной погрешности при измерении рабочего напряжения, % 1,0
    Диапазон измерений емкости, пФ 5 - 50
    Предел допускаемой относительной основной погрешности при измерении емкости, % ±(0,5 + tg)
    Диапазон работы нагревателя, °С 10 - 100
    Точность измерения температуры, °С ±1
    Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов), мин. 30
    Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов) и остывание, мин. 80
    Измерительная ячейка по ГОСТ 6581-75 трехэлектродного типа (описание)
    Объем ячейки, см3 13 - 14
    Напряжение питающей сети однофазного переменного тока, В 205 - 235
    Потребляемая мощность, кВА, не более 0,3
    Габаритные размеры, мм 405 x 260 x 90
    Вес, кг, не более 5

    Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.

    Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в персональный компьютер файл, содержащий результаты измерений. ПК подключается к установке через последовательный интерфейс RS232C.

    Условия эксплуатации установки Тангенс-3М:

    Установка предназначена для эксплуатации в помещениях при рабочих значениях температуры воздуха от +15 °С до +35 °С, относительной влажности 80% при температуре +20 °С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт.ст.).

  • Комплект поставки ТАНГЕНС-3М

    Наименование Количество
    Установка Тангенс-3М 1
    Кабель сетевой 1
    Кабель интерфейсный для подключения к персональному компьютеру 1
    Компакт-диск с программным обеспечением 1
    Руководство по эксплуатации 1
    Паспорт 1
    ЯПИ-3 - ячейка измерительная для Тангенс-3М 3
  • Дополнительная комплектация ТАНГЕНС-3М

    • 13 570 руб.
      Добавить к заказу

      ELCHROM-G, 100 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 6 962 руб.
      Добавить к заказу

      ELCHROM-G, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 11 097 руб.
      Добавить к заказу

      ELCHROM-G, 50 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 7 788 руб.
      Добавить к заказу

      ELCHROM-GS, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 127 204 руб.
      Добавить к заказу

      ЯОИ-3, ячейка образцовая для Тангенс-3М

      Ячейка образцовая трехзажимного типа предназначена для проверки точности измерений тангенса угла диэлектрических потерь и электрической ёмкости автоматизированной установкой "Тангенс-3М".

    • 10 148 руб.
      Добавить к заказу

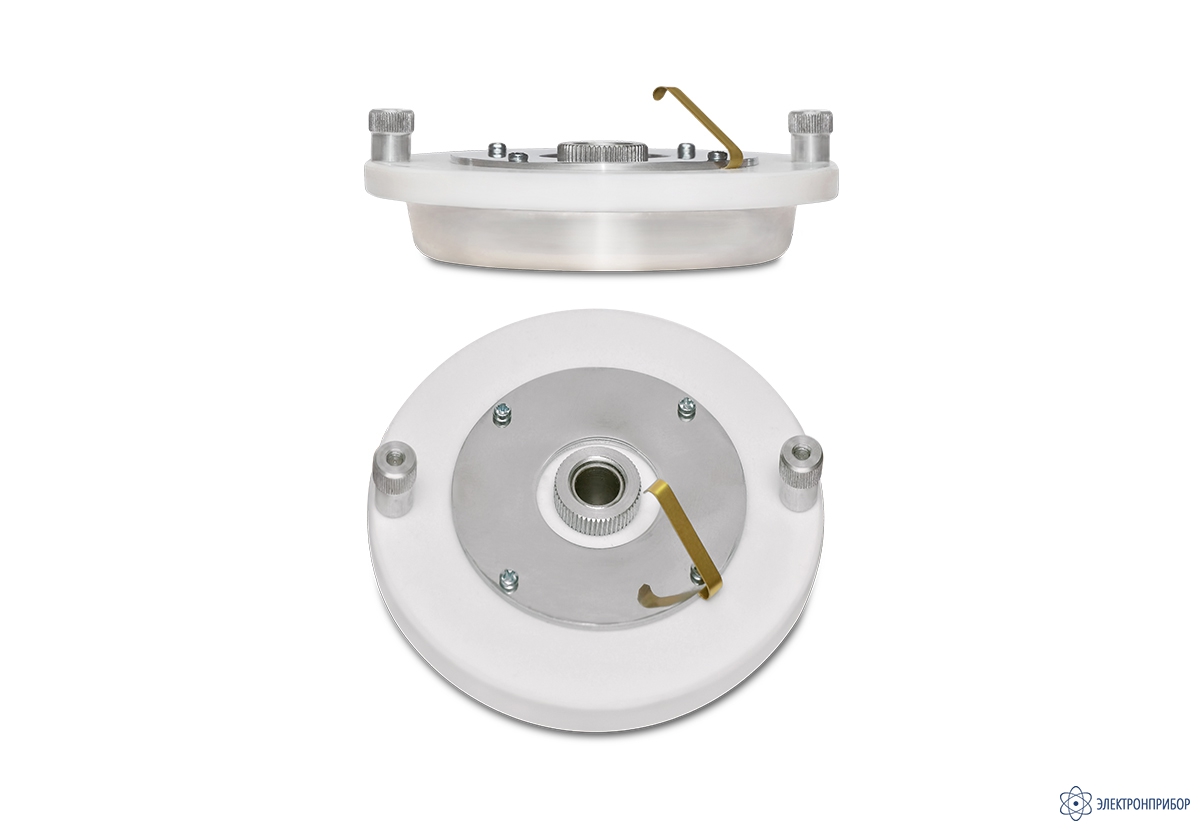

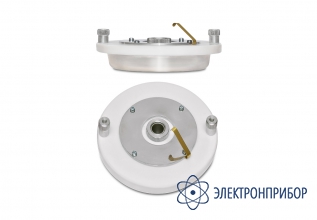

      ЯПИ-3, ячейка измерительная для Тангенс-3М
