СКАТ М100 В, СКАТМ100В, СКАТ-М100-В

Испытания трансформаторного масла на пробой

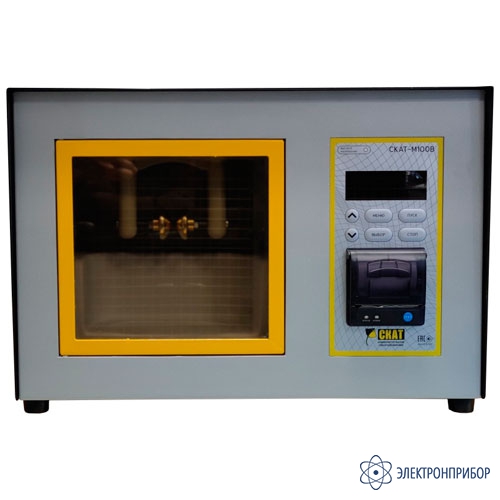

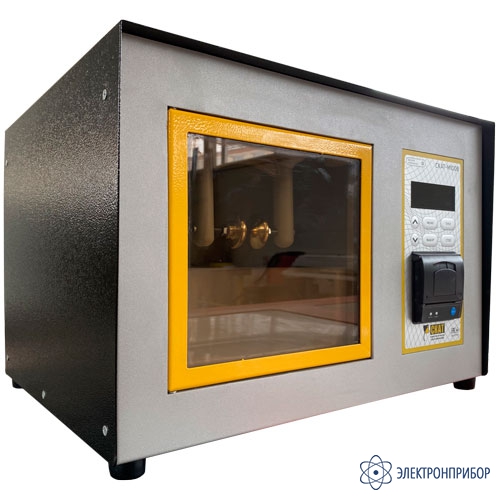

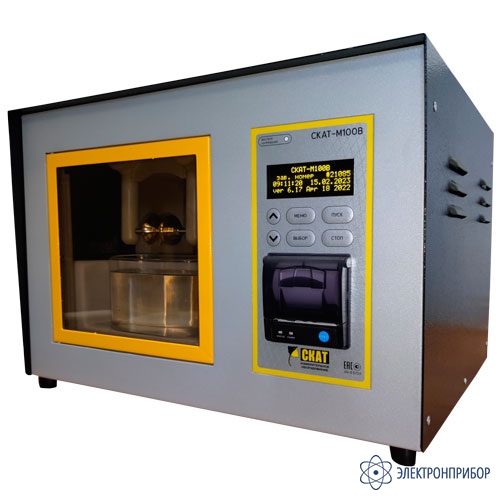

СКАТ-М100 В — установка для испытания трансформаторного масла

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      53456-13

    • Производитель

      Прочие

    Назначение установки СКАТ-М100 В:

    СКАТ-М100 В предназначен для испытания на пробой трансформаторного масла и любых жидких диэлектриков напряжением до 110 кВ.

    Особенности установки СКАТ-М100В:

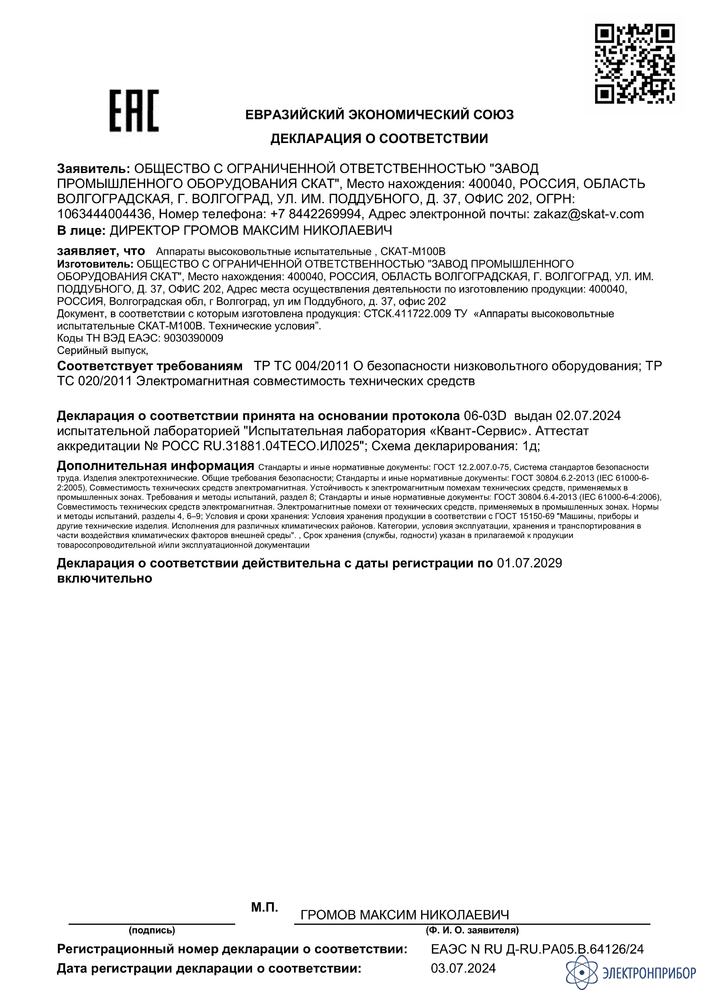

    • Сертифицирована;

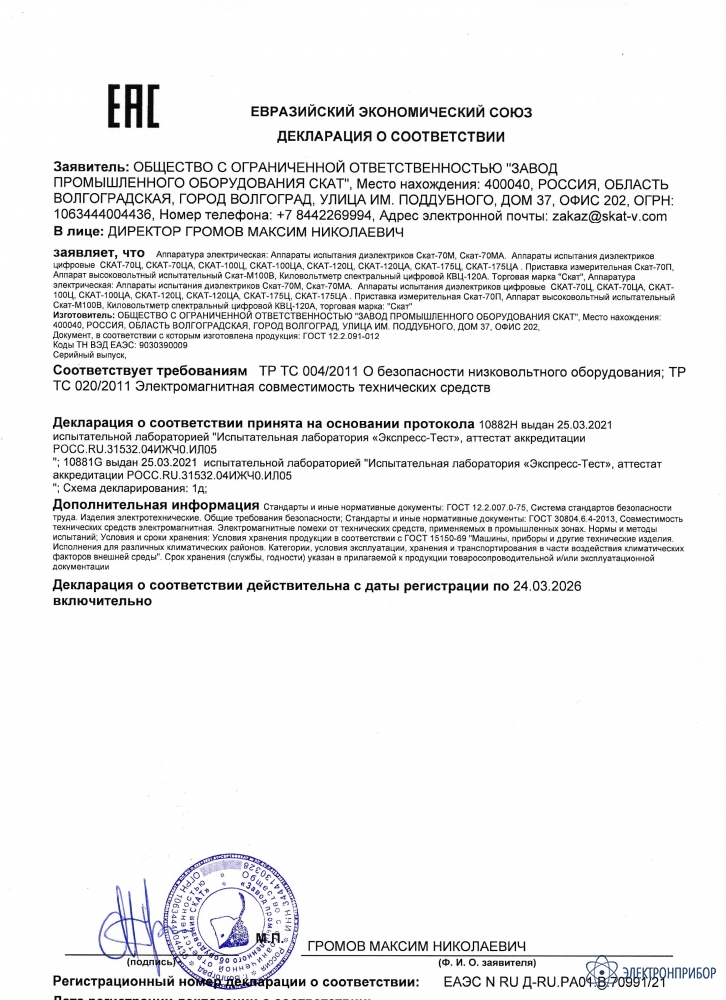

    • Внесена в Госреестр СИ;
    • Электронное управление;
    • Полностью автоматический цикл измерений без участия оператора;

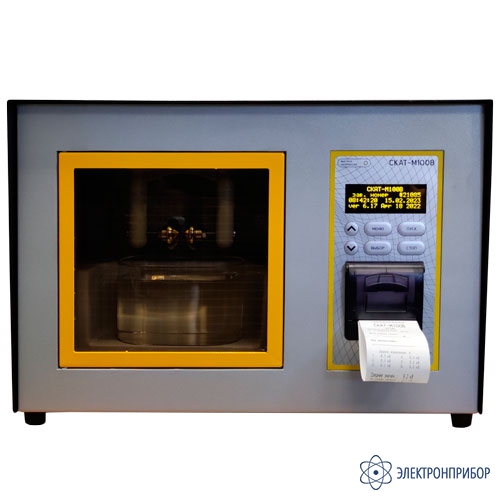

    • ЖК-экран, на котором отображаются все параметры и результаты замеров;
    • Элементы защиты персонала от поражения током;
    • Звуковая сигнализация окончания измерения;

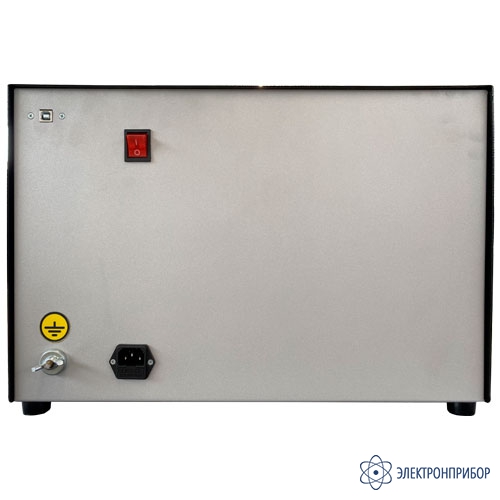

    • Связь с компьютером через USB разъем (результаты замеров, калибровка);
    • Полное соответствие требованиям ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний";
    • В комплекте – свидетельство о поверке, учебный видеофильм.
  • Технические характеристики:

    Параметр Значение
    Испытательное напряжения между электродами, кВ (действующее, симметричное) 0…110
    Ток отключения при пробое, мА, не более 4
    Время отключения, мс, не более 1
    Подъём выходного испытательного напряжения автоматический
    Скорость подъёма выходного испытательного напряжения, кВ/сек: 0,5 1 2 5
    Автоматическое ограничение максимального выходного испытательного напряжения, кВ, на уровне 60 80 95 110
    Количество задаваемых автоматических измерений для одной пробы диэлектрика от 1 до 6
    Программируемая задержка между измерениями, мин от 1 до 9
    Предел допустимой приведённой основной погрешности измерения напряжения, % ±2,5
    Жидкокристаллический дисплей 4х20 символов
    Разрешение при отображении напряжения, кВ 0,1
    Звуковая сигнализация окончания измерения пробивного напряжения есть
    Внешний интерфейс для подключения компьютера USB
    Степень защиты установки IP54
    Режим работы круглосуточный

    Электропитание установки осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В ± 10%.

    Потребляемая мощность не более 100 ВА.

    Габаритные размеры измерительного блока 500х345х445 мм.

    Масса не более 45 кг.

    Срок службы не менее 5 лет.

  • Комплект поставки СКАТ-М100 В

    Наименование Количество
    Установка СКАТ-М100 1
    Кабель сетевой 1
    Шаблон-калибр 1
    Диск с программным обеспечением 1
    Кабель USB 1
    Ключ гаечный 10 х 8 1
    Вставка плавкая ВП-2Б-3,15 А 1
    Паспорт 1
  • Дополнительная комплектация СКАТ-М100 В

  • Файлы для СКАТ-М100 В
