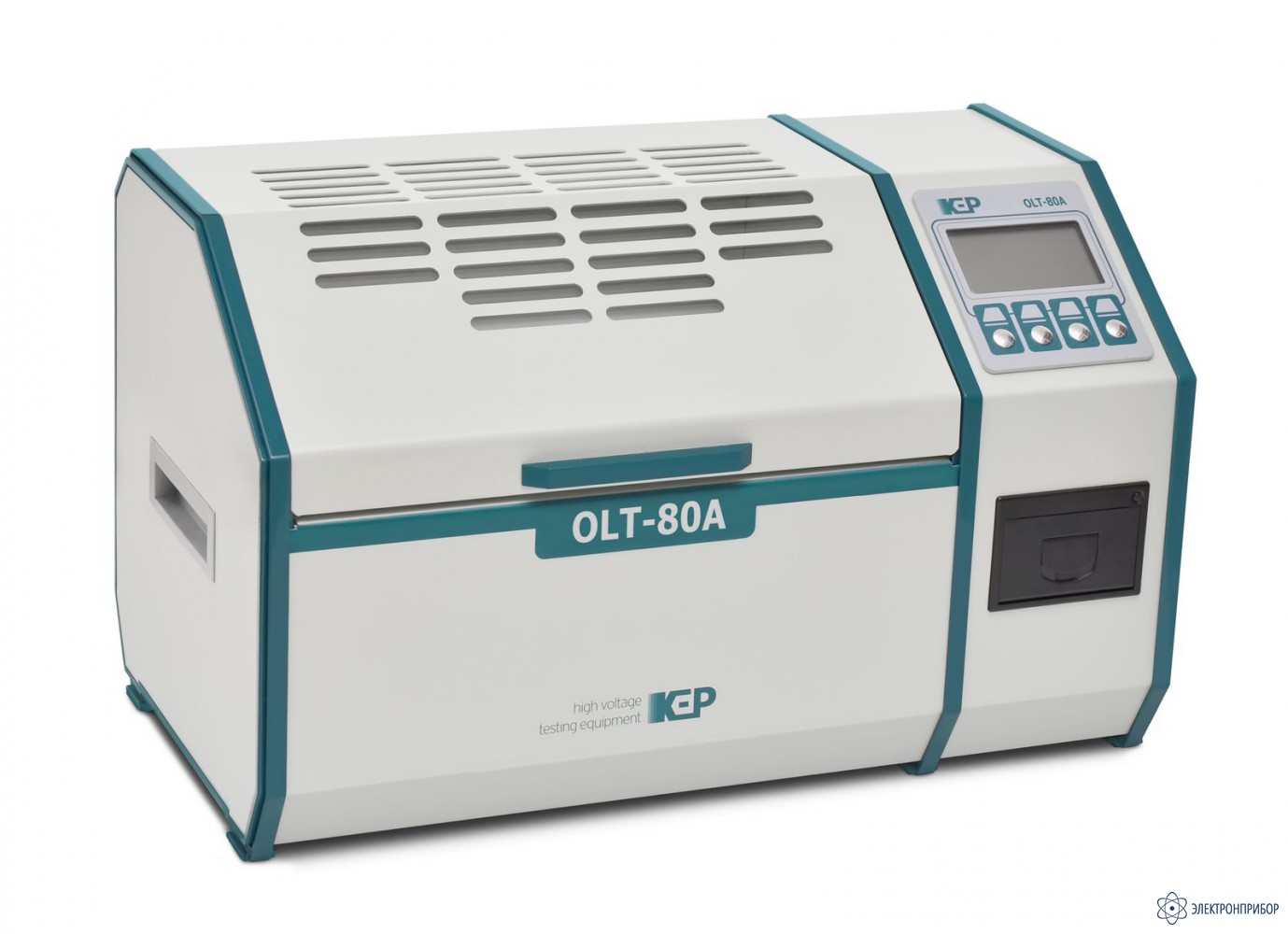

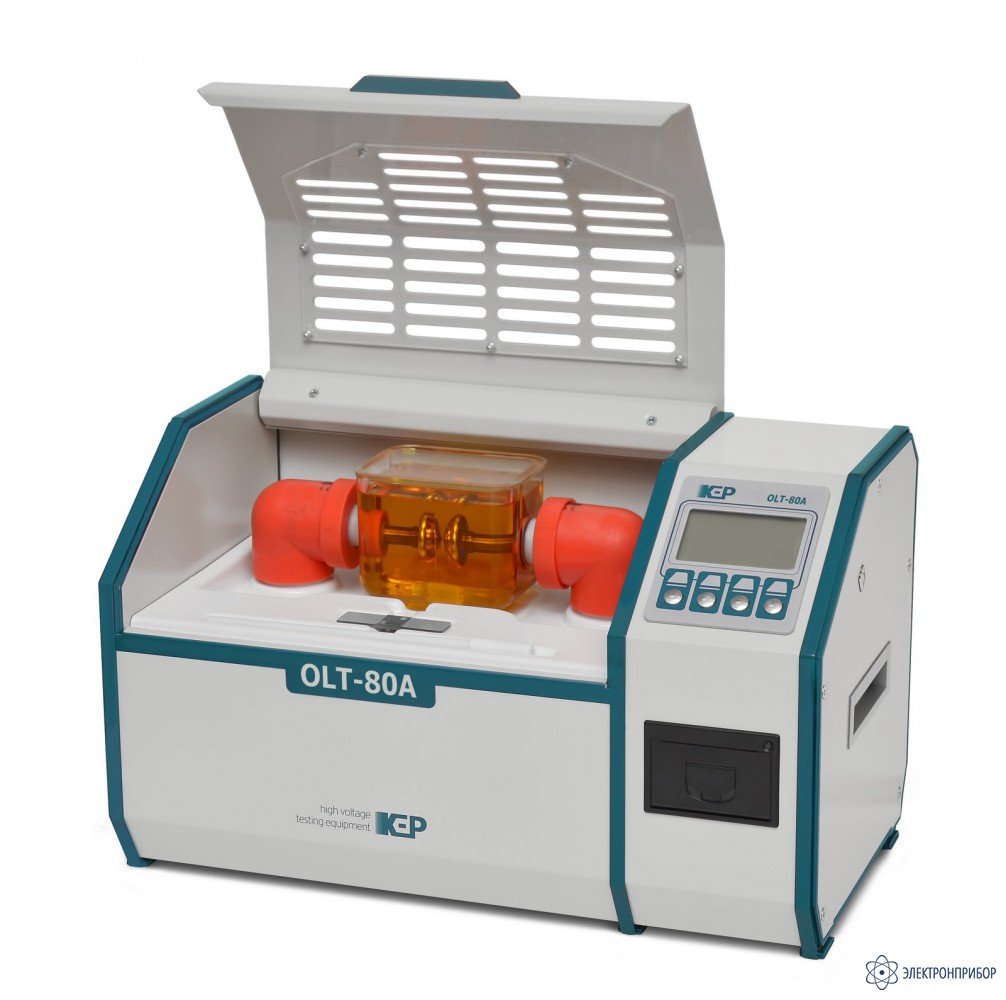

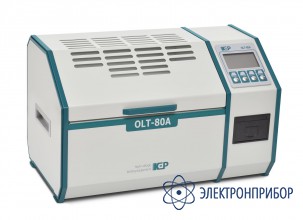

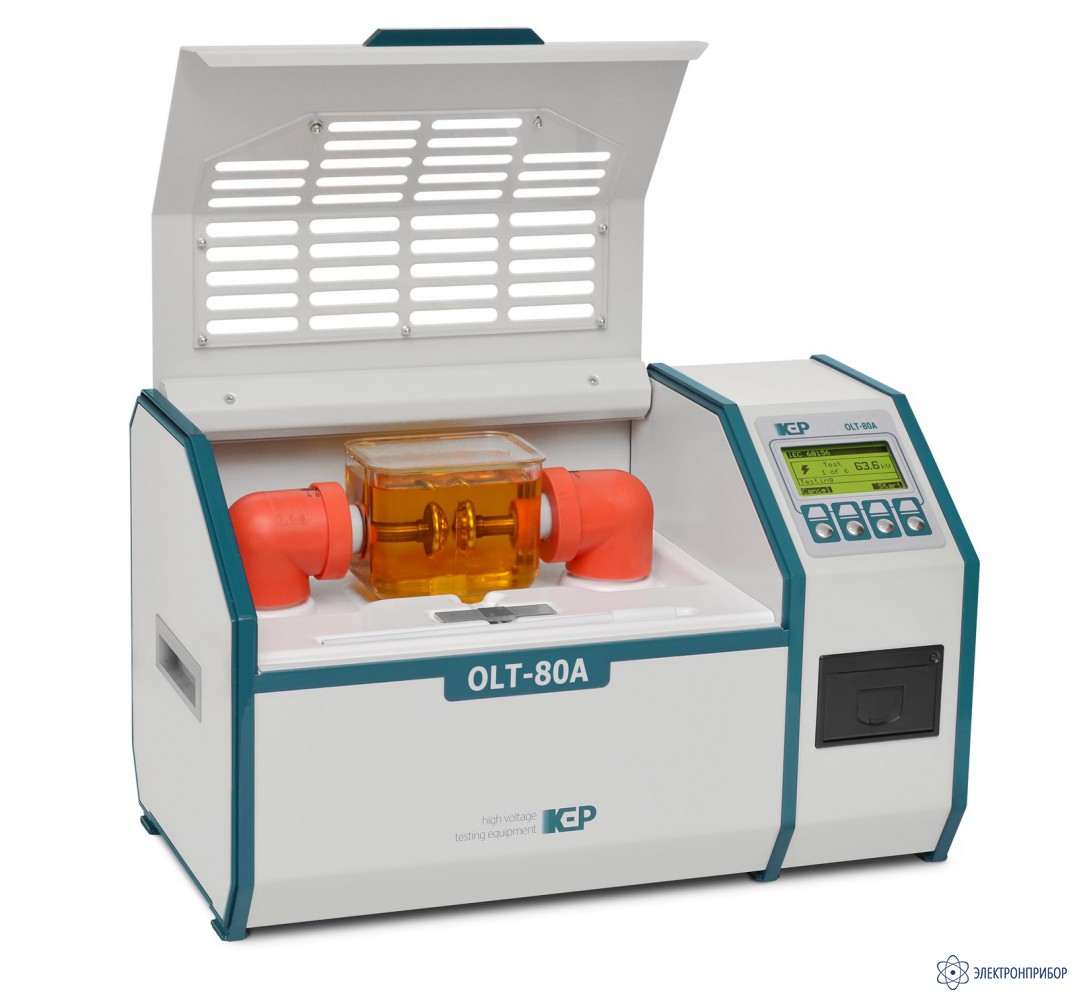

OLT-80А — установка определения пробивного напряжения масла

Сохранить в PDF Распечатать
  • Описание установки определения пробивного напряжения масла OLT-80A

    Установка OLT-80A применяются для измерения напряжения пробоя диэлектрических жидкостей. Установки серии А работают в автоматическом режиме в соответствии с выбранной программой испытаний.

    Установки обеих серий, А и М, дают точные и повторяемые результаты измерения напряжения электрического пробоя жидкого диэлектрика. Быстрое отключение подачи напряжения на электроды дает возможность испытывать диэлектрические жидкости, которые легко разрушаются под действием электрической дуги, возникающей при электрическом пробое.

    Внутреннее устройство установок в сочетании с автоматическим отключением подачи напряжения на электроды при открытии крышки обеспечивает высокую степень безопасности оператора.

    Комплект поставки установок позволяет начать их эксплуатацию сразу после распаковки. В базовой конфигурации в комплект поставки входит ячейка, соответствующая ГОСТ 6581 (IEC 60156) с электродами «грибок» (VDE 0370). Зазор между электродами легко устанавливается при помощи шаблона-калибра, который также входит в комплект поставки.

    Установки серии А работают в полностью автоматическом режиме в соответствии с выбранной программой испытаний (базовая версия содержит программы испытаний по ГОСТ 6581 и IEC 60156). В состав установки входит встроенный принтер для печати отчета об испытаниях. Результаты испытаний хранятся во внутренней энергонезависимой памяти устройства. Сопряжение с персональным компьютером дает возможность пересылать сохраненные в памяти устройства отчеты об испытаниях в ПК для хранения, обработки и печати в виде полноценного протокола испытания. Напряжение, индицируемое установкой, измеряется непосредственно на электродах. Это, в сочетании с синусоидальным напряжением на выходе, не зависящим от формы питающего напряжения, повышает воспроизводимость и точность результатов.

    Испытательная ячейка поставляется с магнитным размешивателем, используемым в паузе между соседними измерениями.

    Особенности установки определения пробивного напряжения масла OLT-80A

    • Компактная и легкая
    • Полностью автоматизированная
    • Полное соответствие ГОСТ 6581 (IEC 60156)
    • Наличие программ испытаний по различным стандартам
    • Встроенный принтер
    • Сопряжение с ПК
    • Хранение данных во внутренней памяти
    • Измерение напряжения непосредственно на выходе
    • Синусоидальное напряжение на электродах
    • Измерение температуры жидкости

    Эмуляция работы прибора. Для взаимодействия используйте элементы интерфейса:

  • Технические характеристики установки определения пробивного напряжения масла OLT-80A

    Параметр Значение
    Макс. измеряемое значение пробивного напряжения OLT-80, кВ 80
    Разрешение по напряжению, кВ 0,1
    Приведенная погрешность измерения, % 3
    Скорость подъема напряжения, кВ/с 2 ± 0.2 – основная (изменяется в соответствии с выбранным стандартом
    Диапазон измерения температуры, °C! 5 – 50
    Время отключения при пробое, мкс < 5
    Программы испытаний IEC 60156 (BS EN 60156, CEI EN 60156, NF EN 60156, UNE EN 60156, SABS EN 60156, PA SEV EN 60156) ГОСТ 6581
    Испытательная ячейка IEC 60156, 400 мл, 1.0 кг
    Шаблон-калибр, мм 2.45 / 2.55
    Языки интерфейса Английский, Русский, Турецкий
    Принтер термопечать, 8 точек/мм, 384 точек/линию
    Количество ячеек памяти 512
    Подключение к ПК USB B-тип
    Входное питающее напряжение, В 220 ± 22
    Частота сети, Гц 50 ± 1
    Потребляемая мощность, ВА 100
    Размеры (Ш × В × Г), мм 461 × 280 × 271
    Вес нетто, кг 21

    Условия эксплуатации установки определения пробивного напряжения масла OLT-80A

    Параметр Значение
    Температура окружающей среды, °С от +10 до +35
    Относительная влажность, %, не более 80 при температуре +25°С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
  • Комплект поставки OLT-80А

    Наименование Количество
    1. Установка OLT-80A 1
    2. Испытательная ячейка* ГОСТ 6581 (IEC 60156) с электродами 1
    3. Шаблон-калибр 1
    4. Магнитный размешиватель 1
    5. Магнитный стержень для извлечения размешивателя 1
    6. Кабель USB (тип А-В) 1
    7. Шнур питания (вилка тип С) 1
    8. Кабель заземления 1
    9. ПО на USB флеш-накопителе 1
    10. Предохранители (250V/3A) 2
    11. Рулон бумаги для принтера (заряжен в принтер) 1
    12. Руководство по эксплуатации 1

    Опционально доступно: Сертификат калибровки ISO/IEC 17025
