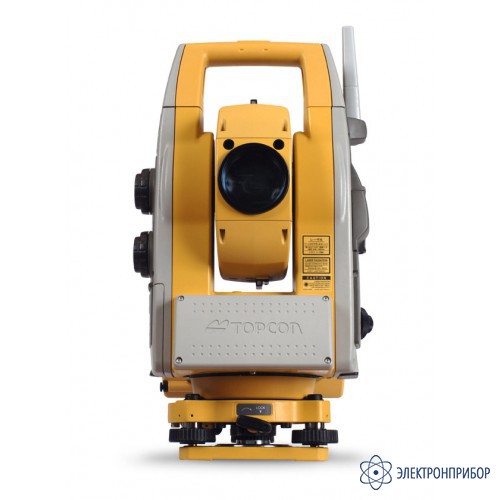

QS1A — тахеометр роботизированный

Код товара: 28590
  • Область применения тахеометра роботизированного QS1A:

    Новый электронный роботизированный тахеометр Quick Station (QS) компании Topcon представляет собой усовершенствованную модель хорошо себя зарекомендовавшего тахеометра серии GPT-9000. Сохраняя все достоинства предыдущей модели, прибор получил массу технологических усовершенствований, которые увеличивают продуктивность работы в поле.

    Среди изменений стоит отметить усовершенствования в дальномерной части, которые свелись к использованию нового источника лазерного сигнала, в результате чего улучшился показатель соотношения сигнал/шум. Измененный лазерный излучатель позволил в конечном итоге улучшить качество захвата призмы при автоматическом наведении и слежении.

    Также была изменена матрица, принимающая сигнал с CCD на CMOS, что позволило улучшить защиту от приема посторонних сигналов (блики от стекол), отличных от сигнала, получаемого от призмы.

    Суммарно многие изменения в конструкции дальномера привели к повышению точности измерений в безотражательном режиме, которая теперь составляет ±(3мм+2ppm x D).

    При автоматическом слежении за призмой был внедрен разработанный компанией Topcon математический алгоритм, за счет которого появилась возможность предсказывать траекторию движения призмы, если она оказывалась кратковременно закрытой деревьями или проезжающими автомобилями.

    Также изменения коснулись модуля дистанционного управления тахеометром RC-4. Увеличился диапазон приема и передачи сигнала, что позволяет менее точно ориентировать модуль относительно тахеометра, уменьшилось время захвата призмы системой поиска, а также уменьшилась вероятность захвата посторонних объектов при автоматическом поиске призмы.

    Также положительным изменением комплектации тахеометров Topcon QS является то, что программное обеспечение TopSURV on Board поставляется теперь в комплекте с тахеометром.

    Остальные возможности электронного роботизированного тахеометра также находятся на высоком технологическом уровне:

    • измерение расстояния до 2000 м в безотражательном режиме
    • скоростные сервомоторы
    • полностью беспроводной обмен данными между полевым контроллером, модулем RC-4 и тахеометром
    • обновленная система быстрого поиска и наведения на призму X – TRAC;
    • цветной сенсорный экран; полная цифровая клавиатура с подсветкой
    • операционная система Windows C.E. и программное обеспечение TopSurv on Board

    И все эти новейшие разработки предназначены для улучшения и повышения качества выполнения инженерно-геодезических работ.

    Уже в стандартной комплектации тахеометры серии QS позволяют производить захват и слежение за призмой, исключая необходимость в постоянном наведении зрительной трубы прибора на отражатель. Один человек с вешкой, второй у прибора. Рекомендованный комплект в вышеуказанном случае будет состоять из: тахеометра QS, штатива, вехи и круговой призмы A7R4.

    Геодезические работы (съемку, вынос в натуру) роботизированными тахеометрами возможно выполнять и одним человеком, производя управление с полевого контроллера, закрепленного на вехе. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, модулем RC-4, полевым контроллером с программным обеспечением и креплением на веху.

    Программное обеспечение, устанавливаемое на тахеометр TopSURV on Board для QS в отличие от TopSURV on Board для тахеометров 7500 серии дополнено модулями: "Сканирование" (Автоматическое измерение), "Мониторинг" и "Траектория".

    Модуль "Сканирование" позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками).

    С помощью модуля "Мониторинг" производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора.

    Модуль "Траектория" позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.

    Использование дополнительной карточки памяти формата Compact Flash позволяет значительно расширить внутреннюю память тахеометра для записи полевых измерений. В новых тахеометрах возможно использование карточек емкостью до 2 Гигабайт.

    Так же производится упрощенный моторизованный тахеометр QS3M, в котором отсутствуют функции автоматического наведения и слежения за пассивной и активной призмой, но сохранены возможности сканирования (автоматического измерения) и автоматического разворота на выносимые точки.

  • Технические характеристики тахеометра роботизированного QS1A:

    Параметр Значение
    Измерение углов
    Метод определения отсчета Абсолютное считывание
    Дискретность отсчетов 0.5"/1"
    Точность (с.к.о.) измерения угла одним приемом 1"
    Измерение расстояний
    Условия Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция
    Диапазон измеряемых расстояний
    без отражателя от 1,5 до 250 м
    от 5 до 2000 м (сверхдал. режим)
    дальность по одной призме 3000 м
    Точность измерения расстояний
    по одной призме ±(2мм+2ppm)
    без отражателя до 250м ±(3мм+2ppm) мм
    до 2000м ±(10мм +10ppm)
    Дискретность отсчетов при измерении расстояний
    Точный режим 1мм/0.2мм
    Грубый режим 10мм/1мм
    Режим слежения 10 мм
    Отображение результата 10 цифр: ±999999.9999 мм
    Ввод данных
    Поправка за атмосферу от -999.9ppm до +999.9ppm (шаг 0.1ppm)
    Постоянная отражателя от -99.9мм до +99.9мм (шаг 0.1мм)
    Сканирование
    Дальность до 1200 метров
    Скорость сканирования 1 точка 1-8 сек. в зависимости от расстояния
    Другие характеристики
    Размеры прибора (ВхШхД) 338x210x185 мм
    Створоуказатель Есть
    Целеуказатель Есть
    Класс лазера целеуказателя Класс 2
    Класс лазера для измерния расстояний Класс 1
    Зрительная труба
    Длина 165 мм
    Диаметр объектива 45 мм (EDM 49 мм)
    Увеличение 30 х
    Изображение Прямое
    Угол поля зрения 1º30′
    Разрешающая способность 3 "
    Наименьшее расстояние фокусирования 1.3 м
    Внешние условия эксплуатации прибора
    Пыле- влагозащищенность IP54
    Рабочая температура от -20ºС до +50ºC
    Компенсатор
    Датчик 2-осевой
    Тип Жидкостный
    Диапазон работы ±6′
    Точность 1 "
    Панель управления
    Экран 320Х240 (QVGA) TFT, графический, цветной, с подсветкой и сенсорным вводом
    Количество 1
    Клавиатура 25 клавиш
    Интерфейсы
    I/O порты RS-232C, USB miniB для AcniveSync, USB A для памяти USB
    Карты памяти Compact Flash Type I/II, USB память
    Память
    Внутренняя память 128 Мб
    Компьютер
    Процессор Intel PXA255 400MHz
    Операционная система Microsoft Windows CE.NET 4.2
    Сервопривод и автоматическое слежение
    Вращающий механизм Моторный привод с функцией замедленного вращения
    Диапазон вращения 360º в плане
    Точное наведение мин. шаг 1 сек
    Макс. скорость вращения 85 º/сек
    Макс. скорость автослежения 15 º/сек
    Дальность автослежения от 1,5 м до 1000 м по обыкновенной призме
    от 5 м до 600 м по круговой призме A7R4
    от 5 м до 50 м по пленочному отражателю 50 на 50 мм.
    Точность автонаведения 2 сек.
    Оптический отвес
    Увеличение 3 х
    Диапазон фокусирования от 0.5 м до бесконечности
    Изображение Прямое
    Угол поля зрения
    Чувствительность уровней
    Цилиндрический 30 "/2мм
    Батарея питания
    Модель BT-65Q
    Выходное напряжение 7.4 В
    Емкость 5 Ач
    Период работы при +20ºС (углы и расстояния) 4.5 ч
    Вес 0.2 кг
    Зарядное устройство
    Модель BC-30D
    Входное напряжение 100-240 В
    Частота 50 Гц
    Период разрядки макс. 5 часов
    Рабочие температуры от +10ºC до +40ºC
    Период зарядки 5 часов
    Вес
    Тахеометр с батареей 6.9 кг.
    Транспортировочный ящик 4.0 кг
    Гарантия
    Гарантийный срок 1 год
  • Комплект поставки QS1A

    Наименование Количество
    Тахеометр роботизированный QS1A 1
    Программное обеспечение TopSURV on Board 1
    Аккумулятор BT-65Q 2
    Зарядное устройство BC-30D 1
    Кабель USB F-25 miniUSB 1
    Стилус 1
    Юстировочные инструменты 1
    Транспортировочный футляр 1
    Плечевые ремни 1
    Силиконовая салфетка 1
    Чехол для защиты от дождя 1
    Нитяной отвес 1
    Бленда на объектив 1
    Руководство по эксплуатации 1
