Осциллографы высокого разрешения эконом-класса серии АКИП-4122
Популярная серия осциллографов АКИП-4122 получила пополнение в виде 4 новых моделей с возможностями программно-аппаратного расширения измерительных ресурсов. Характерными чертами этой серии являются наличие опции батарейного питания, существенно расширяющая область применения лабораторных приборов, и отличный большой дисплей.
В обновленной линейке представлены осциллографы в 2-х канальном исполнении, которые имеют полосы пропускания: 60 МГц (АКИП-4122/10), 100 МГц (АКИП-4122/7 и АКИП-4122/11) и 200 МГц (АКИП-4122/8). Среди них наибольший интерес представляют 2 модели уникальные для своего класса 12-битных осциллографов.
Первые бюджетные осциллографы высокого разрешения

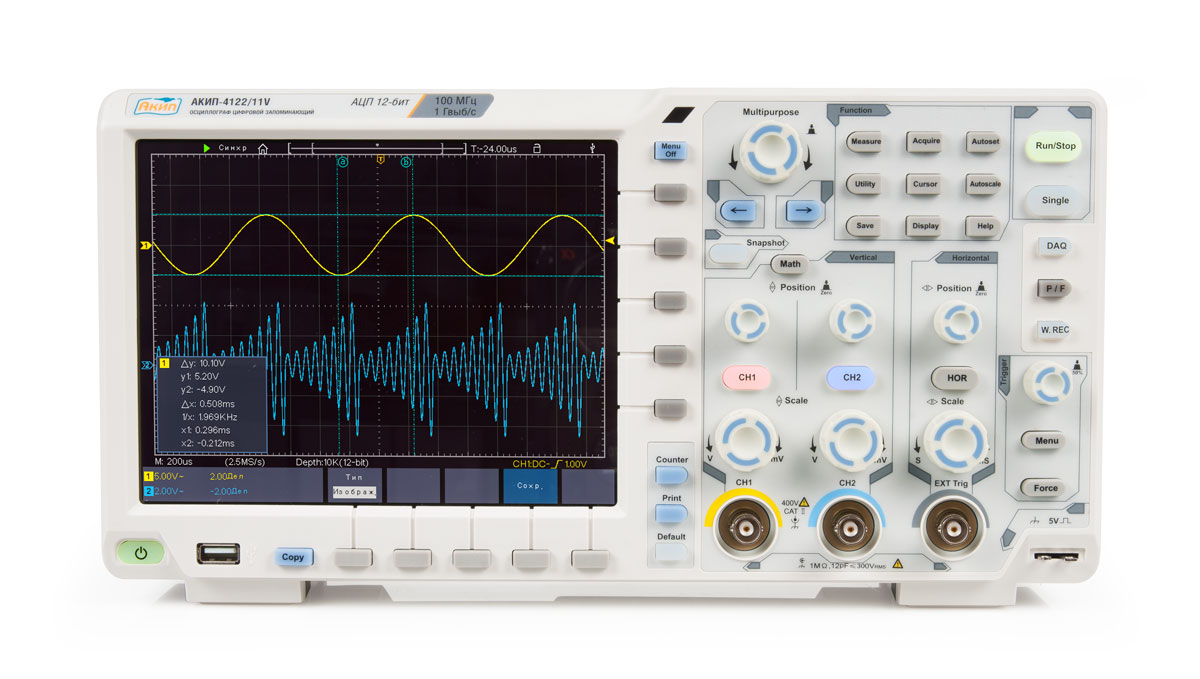

Модели АКИП-4122/10, АКИП-4122/11 представляют собой цифровые осциллографы высокого разрешения, в них применён 12-разрядный АЦП для увеличения точности измерений и возможностей наблюдения, анализа сложных и зашумленных сигналов. Реализовать 12-битное АЦП в настольных приборах до этого удалось только компании Teledyne LeCroy в осциллографах серии HDO4000, HDO6000, HDO8000.
Ключевые особенности
- Большой объем внутренней памяти - до 40 М точек (20 М/на канал)
- Высокая скорость сбора и вывода информации на экран - 75.000 осциллограмм в секунду.
- Большой цветной дисплей (диагональ 21 см, 800х600 точек), компактный корпус, занимающий минимум площади на рабочем месте.
- Возможность значительного увеличения функциональных возможностей и измерительных ресурсов осциллографов за счет заводской установки аппаратных опций: встроенный 1-канальный или 2-канальный генератор СПФ до 50 МГц, мультиметр 4000 отсчетов.
- Декодирование протоколов I2C, SPI, RS232, CAN - опция.
- Удобство и портативность обеспечивается опциональным модулем беспроводного доступа по WiFi для дистанционной связи с ПК.
- Все осциллографы серии АКИП-4122/7 - АКИП-4122/11 могут иметь вариант заводского исполнения с сенсорным дисплеем (опция TOU).
- При необходимости доступен опциональный выход на задней панели VGA (AV) для выдачи сигнала на внешний монитор, телевизор или видеопроектор. В этом случае модель осциллографа в наименовании будет иметь индекс «V».
- Опция батарейного питания. Следует подчеркнуть, что для новинок предлагается аккумуляторная батарея новой конфигурации, отличная от форм-фактора для ранее выпущенных моделей (АКИП-4122/1 … АКИП-4122/6).
Базовые спецификации:
| Разрешение АЦП 8 бит | АКИП-4122/7 | АКИП-4122/8 | |
| Разрешение АЦП 12 бит | АКИП-4122/10 | АКИП-4122/11 | |
| Полоса пропускания | 60 МГц | 100 МГц | 200 МГц |
| Число каналов | 2 + внешний запуск (ExtTrig) | ||
| Макс. дискретизация | 1 Гвыб/с | 2 Гвыб/с | |
| Максимальная память | 40 МБ (20 МБ на канал) | ||
| Скорость захвата | 75.000 осциллограмм в секунду | ||
| Кразв. (горизонтальная развертка) | 2 нс/дел…1000 с/дел | 1 нс/дел…1000 с/дел | |
| Кус. (вертикальное отклонение) | 1 мВ/дел…10 В/дел | ||
| Тип запуска | фронт, импульс, видео, наклон (ск. изменения), рант, окно, № фронта, шаблон (по лог. условиям), сигналы последовательных шин |
||
Критически важные улучшения вертикального разрешения, прирост объема внутренней памяти и параметров быстродействия новинок не привели к значительному увеличению их стоимости по сравнению с предыдущими моделями.
Новые модели цифровых осциллографов в линейке АКИП-4122 – это новый этап в развитии современной осциллографии, который базируется на самых передовых технологиях и инновациях, предлагая пользователю по доступной цене обширные возможности и ресурсы для широкого спектра измерительных задач.
