Новые цифровые осциллографы Актаком серии ADS-6000

В настоящее время в состав серии входят модели с полосой пропускания 100 МГц (ADS-6122 и ADS-6122H) и 200 МГц (ADS-6222 и ADS-6222H).

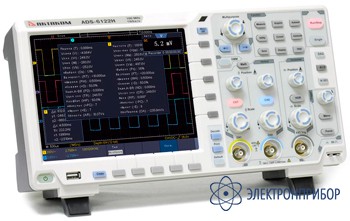

Индекс "H" в названии ADS-6122H означает, что прибор представляет собой цифровой осциллограф высокого разрешения и в нем применяется 12-ти разрядный АЦП и он может применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.

Данную серию осциллографов Актаком также выделяет большая глубина записи 40 миллионов точек, высокая скорость захвата осциллограмм 75 000 осциллограмм в секунду, большой 8" дисплей с разрешением 800х600 точек в стандартной комплектации, компактный корпус.

Функциональность ADS-6122
ADS-6122H		 ADS-6222
ADS-6222H
Количествово каналов 2 + внешний запуск
Полоса пропускания 100 МГц 200 МГц
Максимальная дискретизация 1 Гвыб/с 2 Гвыб/с
Разрешение АЦП 8 (ADS-6122)
12 (ADS-6122H)		 8 (ADS-6222)
12 (ADS-6222H)
Максимальная глубина записи 40 миллионов точек
Скорость захвата осциллограмм 75 000 осц./сек
Горизонтальная развертка 2 нс/дел…1000 с/дел 1 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика; сигналы последовательных шин

Отличительной чертой данной серии является возможность существенного увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов:

  • цифровой осциллограф;
  • анализатор протоколов (I2C, SPI, RS232, CAN):
    ADS-6000DEC - опция декодирования I2C/SPI/RS232
    ADS-6000CAN - опция декодирования CAN
  • цифровой мультиметр (4000 отсчетов):
    ADS-6000DMM - опция встроенного мультиметра
  • универсальный генератор сигналов:
    ADS-6000FG1 - опция встроенного генератора (1 канал, 25 МГц)
    ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц)
    ADS-6000FG51 - опция встроенного генератора (1 канал, 50 МГц)
    ADS-6000FG52 - опция встроенного генератора (2 канала, 50 МГц)

Кроме того, в осциллограф Актаком серии ADS-6xxx (ADS-6122, ADS-6122H, ADS-6222, ADS-6222H) может быть установлен:
