Новая серия GW Instek GDS-73000А: бюджетные осциллографы полосой пропускания 1 ГГц

20 Ноября 2025

Компания Электронприбор, официальный дилер оборудования GW Instek, представляет новую серию цифровых осциллографов GDS-73000А. Обе модели – GDS-73102A и GDS-73104A разработаны специально для эффективного и быстрого анализа сигналов. Они обеспечивают удобство и скорость настройки, поддерживают разнообразные режимы измерений и обладают необходимыми возможностями для исследований и промышленной практики.

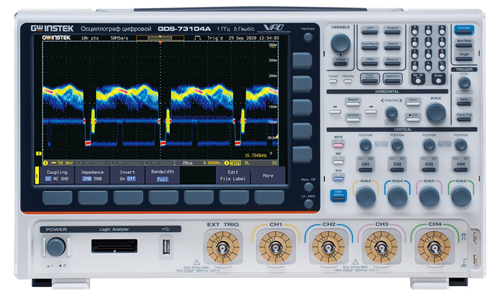

GDS-73104A

Преимущества моделей серии GDS-73000А:

✔️ Поддержка технологии VPO для визуализации сигналов с обновлением экрана 200.000 осц./с. Осциллографы имеют переключаемый входной импеданс 50 Ом или 1 МОм. Сбор данных в режимах - выборка, пиковый детектор (> 400 пс), усреднение (2 … 256), интерполяция Sin(x)/x.
✔️ Широкий перечень автоизмерений параметров (38 видов), курсорные измерения (DU; DT; 1/DT), функции математики (сложение, вычитание, умножение, деление, встроенный редактор формул).
✔️ Внутренняя память обеспечивает режим сегментированного сбора данных (490.000 сегментов), функция «Поисковая машина» для детектирования событий по заданным условиям на длинной памяти.
✔️ Осциллографы поддерживают отображение данных в режиме «Анализатор спектра» при измерениях в частотной области в двухканальном формате. Это позволяет одновременно измерять и анализировать сигналы в частотном домене в режиме двухканального анализа. Функция  построения  спектрограмм обеспечивает наблюдение изменения мощности сигнала и флуктуаций спектральных компонент во времени. Непосредственный  ввод значений цифровой клавиатурой на панели делает работу удобной для оператора, тем самым повышая эффективность измерений. В качестве типового приложения доступно использовать входы CH1/ CH2 для реализации двухканального анализа спектра. Например, при тестировании аудиоусилителя с целью анализа частотных характеристик и спектрограмм одновременного для левого и правого каналов (рис. 1 – 4).

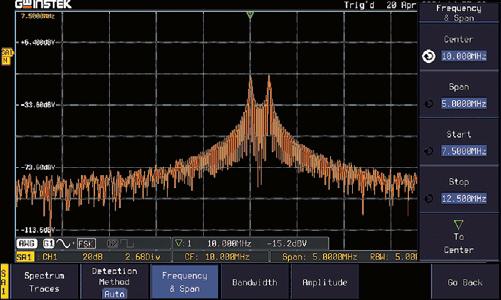

Анализатор спектра

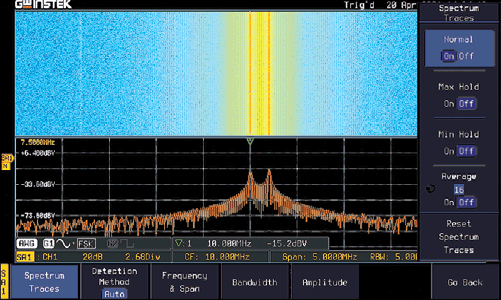

Анализатор спектра + Спектрограмма

Двойной анализатор спектра (доступно устанавливать разные условия на 2-х каналах)

Двойной анализатор спектра + Спектрограмма

Технические характеристики:

• Полоса пропускания: 1 ГГц
• Количество входных каналов: 2 или 4
• Объем внутренней памяти для сбора данных 200 М на каждый канал
• Максимальная частота дискретизации 2,5 ГГц на канал (5 ГГц при объединении каналов)
• Анализатор спектра: полоса анализа 1кГц ~ 2,5 ГГц
• Генератор сигналов произвольной формы: 2 канала, максимальная частота до 25 МГц (синус), 13 встроенных форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К точек
• Интерфейсы: USB 2.0 (host/ device), RS-232, LAN.

Где применяется серия GDS-73000А:

Универсально подходят для образовательных учреждений, научно-исследовательских институтов и инженерных лабораторий.

Используются для базовых лабораторных исследований, проектирования электронных схем, заводского контроля качества и сервисного обслуживания оборудования.

Это оптимальное сочетание функциональности, точности и стоимости, позволяющее эффективно решать повседневные задачи лабораторий и промышленных предприятий.
