Новая нагрузка постоянного тока от компании GW Instek: PEL-73031E

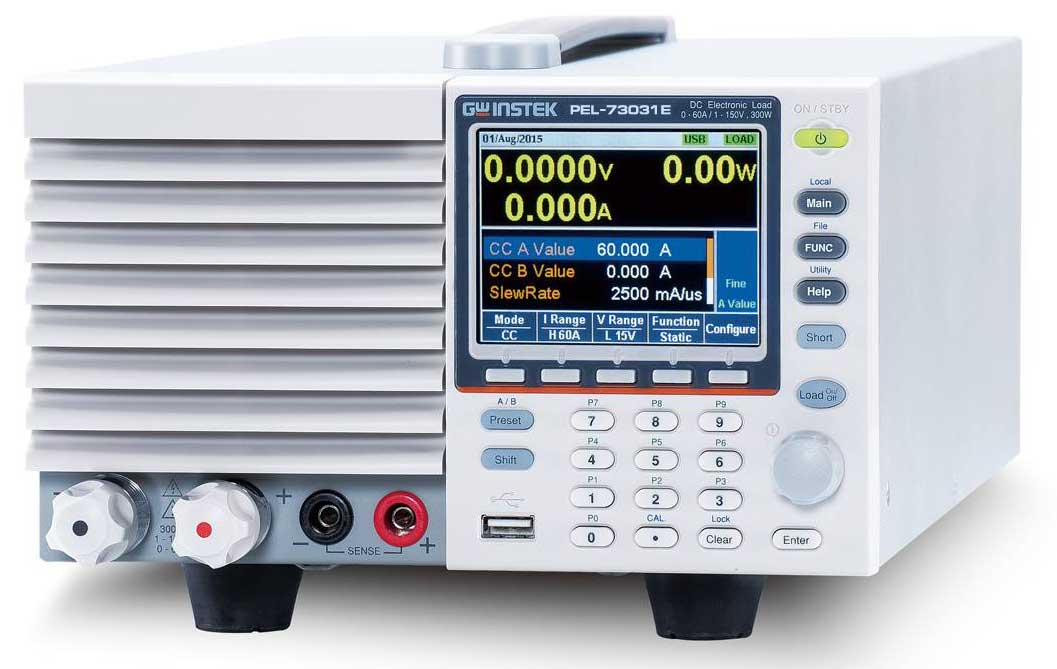

Компания GW Instek (Тайвань) анонсировала выпуск новой одноканальной электронной нагрузки постоянного тока PEL-73031E, которая является обновленной версией линейки PEL-73000. При отборе электрической мощности PEL-73031E обеспечивает нагрузочную способностью до 300 Вт (1 В…150 В, 6 А/ 60 А). Новинка имеет широкий перечень поддерживаемых режимов отбора мощности, высокие технические характеристики и функциональные возможности, удобный пользовательский интерфейс и оптимальную конфигурацию внутреннего меню настройки. Для визуального контроля режимов и считывания информации на передней панели использован большой цветной графический ЖК-дисплей.
Внешние изменения заключаются в использовании улучшенных зажимов входных клемм нагрузки, а также в переносе гнезд BNC на заднюю панель корпуса. В новом исполнении на лицевой стороне размещены гнезда Sense (+/-), которые используются для удаленного подключения нагрузки. Помимо удобства коммутации, такая аппаратная реализация позволила минимизировать нестабильность напряжения при изменении тока в нагрузке, тем самым повысив точность измерений параметров при тестировании. Среди важных особенностей модели - возможность задания высокой скорости нарастания тока (до 2,5 А/ мкс), возросшее общее быстродействие нагрузки и её реакция при отборе электрической мощности, точность измерений, высокое разрешение по времени при программировании шагов нагрузочного профиля (от 25 мкс).
PEL-73031E имеет семь (!) режимов работы. Среди них 4 основных режима работы - CC/ постоянный ток, CV/ постоянное напряжение, CR/ постоянное сопротивление и CP/ постоянная мощность. Доступны ещё три другие режима функционирования нагрузки (комбинированные): CC+CV, CR+CV, CP+CV. Таким образом, пользователь может выбрать необходимый режим отбора мощности нагрузки исходя из требований тестирования своей продукции.
Предусмотрены несколько режимов отбора мощности и ряд алгоритмов рассеяния электроэнергии от источника для удовлетворения требований различных тестовых приложений: статическая функция (Static), динамическая функция (Dynamic) и функция «Последовательность» (Sequence). Отбор мощности в функции «Последовательность» имеет две разновидности по быстродействию: «Нормально (Normal Sequence)»/ «Быстро (Fast Sequence)».
Режим «Нормально» является предпочтительным средством создания сложных последовательностей, т.к. он наиболее гибок с точки зрения условий тестирования. Оператор легко выполнит настройку профиля отбора мощности c использованием различных условий стабилизации (режим CC, CR, CV или CP), в том числе с регулируемой длительностью шагов и профиля в целом (диапазон: 1 мс … 999 ч 59 мин 59с).
Функция последовательности «Быстро» в PEL-73031E обеспечивает увеличение скорости реакции электронной нагрузки (нарастание и спад) до значений временного разрешения одного шага 25 мкс. Настройки параметров для нескольких последовательных шагов в профиле позволяют имитировать непрерывное изменение тока реального источника питания в различных ситуациях и условиях его эксплуатации.
Функция «Плавный старт (Soft Start)» позволяет задать необходимое время нарастания тока потребления от источника для выхода на заданный режим нагрузки. Установка времени плавного запуска является эффективным средством снижения перепадов Uвых тестируемого объекта и пульсаций выходного тока. В итоге это обеспечивает линейное нарастание напряжения источника, предотвращает броски пускового тока (inrush) и связанные с ним кратковременные перенапряжения (выбросы/ surge). Например, в схеме испытаний светодиодов (LED) с использованием источника питания и эл. нагрузки постоянного тока (с активированной функцией плавного пуска) это поможет предотвратить броски тока и кратковременные перенапряжения, тем самым уберегая LED-нагрузку от повреждения.
Серия PEL-73000E оснащена таймером для контроля общего времени поглощения энергии от источника, функцией отсечки по времени (Cut off) для регистрации интервала время протекания тока при активации нагрузки (current sink).
Режим защиты UVP предназначен для тестирования разряда батареи (аккумулятора). При его активации электронная нагрузка прекратит отбор мощности если напряжение батареи станет меньше установленного порога для защиты аккумулятора от сверхразряда.
Новинка имеет терминал аналогового контроля для управления параметрами по законам изменения внешнего напряжения, сопротивления или состояния контактов исполнительного реле. Предусмотрена выдача сигналов о текущем статусе электронной загрузки и команд сигнализации.
Нагрузка PEL-73031E предназначена для анализа систем буферной подзарядки аккумуляторов, тестирования адаптеров сетевого питания, оборудования электропитания различного типа, испытаний батарей и портативных слаботочных зарядных устройств.
Комплект поставки:
- Сетевой кабель питания (1)
- Рук. по эксплуатации (1) / по программированию (1) – на CD-диске
- Соединит. кабель уд. подключения/ Sense (GTL-105A: кр x1, черн x1)
- расширить перечень декодируемых протоколов;
- Прижимная шайба вх. терминалов (M6 x2)
Гарантия: 1 год
