Французские осциллографы-мультиметры высокого разрешения по привлекательной цене

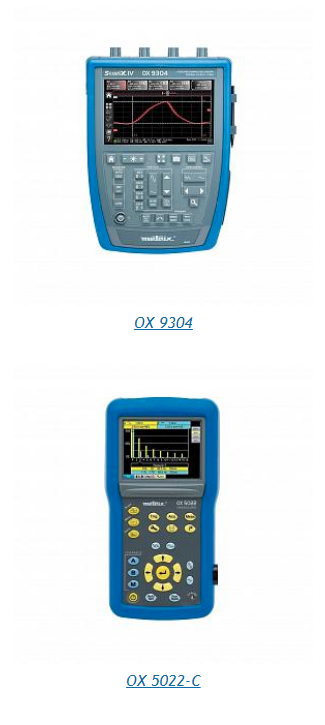

Представляем потенциальным заказчикам интересные портативные приборы торговой марки Metrix от компании CHAUVIN-ARNOUX (Франция) с базовой функциональностью «5 в 1». Осциллографы-мультиметры линейки OX 9000 изготавливаются в виде модификаций , OX 9102, OX 9104, OX 9302 BUS, OX 9304 (серия SCOPIX IV). Модели отличаются числом входных каналов (2/4), полосой пропускания (60/ 100/ 300 МГц) и функциональностью. Предназначены для анализа формы, измерений амплитудных и временных параметров электрических сигналов, постоянного и переменного напряжения (DC, AC, AC+DC), электрической мощности и силы постоянного/ переменного тока (с опциями т/датчиков), измерения сопротивления (зв. прозвонки и теста диодов), электрической емкости, частоты, температуры (с опцией термодатчика).
Осциллографы серии SCOPIX IV «5 в 1» могут работать в режимах: осциллограф, мультиметр, регистратор данных, анализатор гармоник, ваттметр.
Модель OX 9302 BUS дополнительно имеет функцию измерений интерфейсов передачи данных на транспортных средствах (автомобили), связи и коммуникациях, электронике, промышленности, системах управления освещением, коммуникациями зданий и сооружений (шин AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB).
Осциллографы имеют большой сенсорный цветной ЖК-дисплей (TFT), для связи с внешними устройствами все модели оснащены интерфейсами USB, WI-FI, Ethernet. С целью хранения данных предусмотрена внутренняя память объемом 1 ГБ и поддержка съемной SD-карты памяти (SDHC, SDXC) емкостью от 2 ГБ до 2 ТБ.
В режиме ОСЦИЛЛОГРАФ обеспечивается визуальное наблюдение, запоминание в цифровой форме и автоматические или курсорные измерения амплитудных и временных параметров (19 типов). Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Реализованы функции: автонастройка для захвата осциллограммы, авто- и курсорные измерения, допусковый контроль, математические операции, включая БПФ и набор стандартных функций математики (5 операций). Запись во внутреннюю память до 100 осциллограмм.
Режим МУЛЬТИМЕТР: измерение пост. и переменного/Trms напряжения, сопротивления, емкости, частоты, проверка диодов, тест целостность цепи (прозвонка – 10мс). Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях предусмотрены опции т/преобразователей (клещи) или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.
Режим РЕГИСТРАТОР: накопление данных в течение 20.000 секунд с интервалом выборки 0,2 секунды. Доступна установка порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100.000 отсчетов) и автоматическое протоколирование аномалий и длительности таких сбоев. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск ПК) через интерфейс удаленного управления.
Режим АНАЛИЗАТОР ГАРМОНИК: отображение гармонических составляющих сигнала (до 63-й компоненты). Индикация результатов измерений в виде линейного спектра с отображением в поле состояния ср.кв. значений напряжения сигнала и коэф. гармоник, %THD. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, амплитуда напряжения (с.к.з.).
Осциллографы оснащены алгоритмом ProbiX™ - системой инсталляции аппаратных принадлежностей и датчиков– «plug and play», что обеспечивает поддержку различных типов пробников (напряжение, ток, температура, пирометр, тахометр) с унифицированным выходом «0 …10 В», «4 … 20 мА».
Приборы являются портативными, выполнены в эргономичных пластиковых корпусах с возможностью расположения перед корпусом оператора с помощью штатной ременной системы подвеса или могут вертикально размещаться на столе при помощи откидной подставки. На передней панели размещены сенсорный цветной ЖК-дисплей и клавиатура. На задней панели размещены крышка батарейного отсека и откидная подставка-упор. На верхней торцевой панели размещены коннекторы входных измерительных каналов. В качестве входа в режиме «Мультиметр» служит гнездо осциллографа «CH1». На правой боковой панели расположены стилус, разъем для подключения внешнего сетевого блока питания (12Впост./ 1,25А), выход калибратора, разъемы изолированных интерфейсов USB/ Ethernet, слот для SD-карты памяти. Электропитание от сменной литий-ионной батареи емкость 5700мАч или от сети переменного тока ~230В.
Модели серии внесены в Госреестр СИ РФ: Св-во об утверждении типа СИ № 71341-18, срок действия до 01.06.2023 г.
Портативные осциллографы серии SCOPIX IV (Metrix) являются вариантами замены скопметров Fluke 190-204/ Fluke 190-202 (200 МГц), FLUKE 190-104/ FLUKE 190-102 (100 МГц), а также адекватными аналогами моделей осциллографов RTH 1002–серии (которые для сопоставимой функциональности должны быть оснащены рядом дополнительных опций - MSO RTH-B102:1630/ BATT LI-ON HA2302:340 / DECODE+TRG K102 :1270/ WIFI K2002 :430).
Особенности и преимущества: принципиальным и главным отличием SCOPIX IV от ближайших конкурентных моделей является тот факт, что серия OX 9000 имеет 12 битный АЦП. Такая аппаратная реализация обеспечивает преимущество визуализации при захвате сигналов с результирующим разрешением, которое в 16 раз (!!!) выше, чем у осциллографов других производителей с 8-и битным АЦП. Такой прирост разрешения по вертикали (за счет многократного увеличения уровней квантования входного сигнала при сборе данных) позволяет четко выделить близко расположенные уровни напряжения полезного сигнала и наложенного шума.
Для тех заказчиков, которым не потребуется такого набора мощных измерительных ресурсов и функций продвинутой серии OX 9000 предлагаются модели осциллографов-мультиметров с меньшими полосами пропускания (20 МГц/ 40 МГц) из линейки OX 5000 (серия HANDSCOPE). Данная серия представлена 2-х канальными приборами: OX 5022-C, OX 5022-CK, OX 5042-C, OX 5042-CK. По совокупности измерительных режимов «3 в 1»: осциллограф, мультиметр-регистратор (TRMS), анализатор гармоник (до 31-й) приборы представляют собой удобный инструмент для сферы промышленности и электронного дизайна в качестве универсального СИ. Отличие моделей с индексом «-CK» заключается в увеличенном наборе аксессуаров и принадлежностей, которые входят в состав прибора в стандартной комплектации.
Модели серии OX 5000 также внесены в Госреестр СИ РФ: св-во об утверждении типа № 61216-15, срок действия до 24.07.2020 г.
