Анализаторы спектра реального времени АКИП™. Серия АКИП-4213 до 7,5 ГГц

Представляем новую серию АКИП-4213, это первая серия анализаторов спектра реального времени под торговой маркой АКИП™.

Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов. Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня. Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.

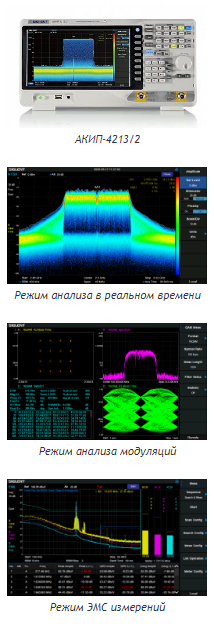

Новая серия АКИП-4213 состоит из двух моделей, которые отличаются диапазоном рабочих частот: АКИП-4213/1 от 9 кГц до 5 ГГц и АКИП-4213/2 от 9 кГц до 7,5 ГГц. В стандартную комплектацию уже входит трекинг генератор с диапазоном частот от 100 кГц и до 5 ГГц или 7,5 ГГц соответственно.

Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте).

Режимы отображения:

Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

В режиме реального времени доступен выбор вариантов отображения сигналов:

  • Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
  • PvT – отображение огибающей высокочастотного сигнала.
  • 3D – отображение трехмерной проекции спектра сигнала.
  • Спектрограмма – отображение истории изменения сигнала по времени.
  • Комбинированный режим – одновременное отображение нескольких режимов на экране.

Дистанционное управление:

ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

  • Стандартное программное обеспечение EasySpectrum;
  • WebServer через LAN интерфейс;
  • Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов;
  • Создание собственного ПО.

Основные технические характеристики:

  • Анализатор спектра реального времени, полоса анализа 25 МГц (опция: 40 МГц),
  • Динамический диапазон 60 дБ;
  • Диапазон частот: АКИП-4213/1 от 9 кГц до 5 ГГц, АКИП-4213/2 от 9 кГц до 7,5 ГГц;
  • Встроенный трекинг генератор, диапазон частот: АКИП-4213/1 от 100 кГц до 5 ГГц, АКИП-4213/2 от 9 кГц до 7,5 ГГц;
  • Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен);
  • Низкий уровень фазовых шумов: до -96 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
  • Разрешение ПЧ 1 Гц (RBW);
  • Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10);
  • Встроенный предусилитель в стандартной комплектации.

Программные опции:

  • Увеличение полосы пропускания реального времени до 40 МГц (опция SSA3000XR-RT40);
  • Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум (опция SSA3000XR-AMK);
  • Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор (опция SSA3000XR-EMI).
  • Анализ параметров модуляции АМн, ЧМн, ФМн, QAM (опция SSA3000XR-WDMA);
  • Анализ параметров модуляции АМ, ЧМ (опция SSA3000XR-AMA);
  • Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (опция SSA3000-Refl).

Аппаратные опции:

  • Комплект аксессуаров RBSSA3XR25 для измерения КСВН и коэффициента затухания: мостовой направленный ответвитель (1 МГц…2 ГГц) и адаптер N(M)-N(M) 2 шт;
  • Механический калибровочный комплект F503ME (тип N, 50 Ом);
  • Набор ЭМС SRF5030T: пробники магнитного и электрического поля, 300 кГц – 3 ГГц;
  • Набор рекомендованных аксессуаров UKitSSA3X: кабель N (M) -SMA (M), кабель N (M) -N (M), адаптер N (M) –BNC (2 шт.), адаптер N (M) -SMA (F) (2 шт.), аттенюатор 10 дБ.

Новая серия анализаторов спектра реального времени АКИП-4213 сочетает в себе полнофункциональный анализатор спектра и сигналов с анализатором спектра реального времени, с возможностью анализа параметров модуляции и предварительных испытаний на ЭМС. В режиме реального времени, анализатор позволяет захватывать сигналы длительностью от 7,2 мкс, что обеспечивает гибкость и универсальность.

Набор базовых и опциональных приложений дает возможность использовать прибор для мониторинга и оценки вещания, анализа сотовой связь, интернета вещей (IoT), Wi-Fi, Bluetooth запросов при исследовании исследования и разработки приложений, в сферах обучения, при производстве и обслуживании приемопередающего оборудования.
