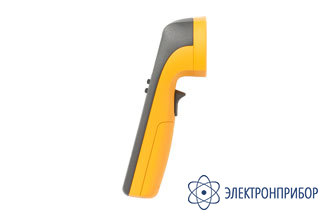

Fluke 820-2 — светодиодный стробоскоп

Код товара: 34196
  • Назначение светодиодного стробоскопа Fluke 820-2

    Определить скорость работы вращающегося оборудования может быть нелегко, но светодиодный стробоскоп Fluke 820-2 упрощает этот процесс, позволяя проводить диагностику механизма останова без фактической остановки или контакта с машиной.

    Если вы пытаетесь диагностировать паразитные колебания, проскальзывание или нежелательные искажения, светодиодный стробоскоп Fluke 820-2 является идеальным современным инструментом для устранения неисправностей, исследования процесса или изделия, новых разработок.

    Светодиодный стробоскоп Fluke 820-2 — больше, чем просто прибор для измерения скорости вращения машин без физического контакта. Он также является прекрасным инструментом диагностики для следующих задач:

    • Машины с ременным приводом — вентиляторы ОВКВ, насосы
    • Роликовые подшипники, валы, зубья шестерни и другие компоненты машины
    • Муфты и зубчатые колеса
    • Фундаменты — резонансные колебания
    • Износ или повреждения кабелей и трубопроводов
    • Процессы смешивания и дозировки

    Кроме того, светодиодный стробоскоп Fluke 820-2 может использоваться в качестве стробоскопического тахометра для измерения скорости вместо лазерного тахометра. Чтобы использовать стробоскоп, измеряемый компонент должен быть в пределах видимости и иметь опознавательный знак, который можно использовать в качестве точки отсчета. Стробоскопический тахометр является полезным инструментом, поскольку вы не всегда можете получить доступ к валу машины, чтобы приклеить светоотражающую ленту для использования лазерного тахометра, или создать контакт с движущимся валом, чтобы использовать контактный тахометр. При использовании стробоскопа вы можете установить частоту вспышек от 30 вспышек в минуту.

    Используйте Fluke 820-2 для следующего:

    • Турбины с переменной скоростью и частым изменением скорости
    • Двигатели с частотно-регулируемым приводом, скорость которых может меняться, но не изменяется часто
    • Обнаружение скорости вращения ремня и поиск проскальзывания ремня
    • Обнаружение компонентов элементов машины — лопастей вентилятора, лопаток насоса, винтов компрессора и зубьев шестерни
    • Исследование скорости вращения и частоты
    • Измерение проскальзывания

    Особенности светодиодного стробоскопа Fluke 820-2

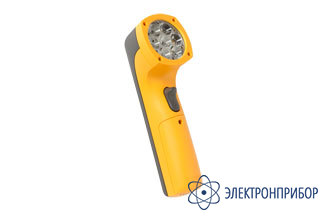

    • Массив из 7 светодиодов высокой интенсивности – 4800 люкс при 6000 вспышек в минуту на 30 см
    • Высокоэффективный светодиодный твердотельный источник света с равномерными характеристиками вспышек позволяет добиться более высоких скоростей срабатывания — 30–300 000 вспышек в минуту
    • Цифровая широтно-импульсная модуляция для большей резкости изображений на высокой скорости
    • В прочной и долговечной конструкции используются твердотельные светодиоды без нитей, газов, свободных полостей и стекла — падение на один метр
    • Кварцевая точность системы управления — 0,02 % (± 1 знак)

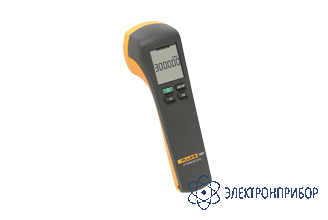

    • Многострочный ЖК-дисплей
    • Проверка скорости вращения механизма без физического контакта или необходимости использовать светоотражающую ленту
    • Опережение или замедление вспышки для просмотра зубьев шестерен, режущих поверхностей, повторов или «плавающего» оборудования
    • Управление кнопками x2 и ÷2 для простоты регулировки

    Регулируемая продолжительность вспышек

    Для большинства задач подходит стандартная продолжительность вспышек без дополнительной регулировки. Для других приложений с более высокой скоростью или более крупными вращающимися объектами с большой площадью поверхности необходима регулировка вспышек. В системах, работающих с высокой скоростью, объекты могут перемещаться в течение короткого периода времени одной вспышки, в результате чего получается размытое изображение. При уменьшении продолжительности импульса остается меньше времени на перемещение объектов, и изображение будет выглядеть четче.

  • Характеристики светодиодного стробоскопа Fluke 820-2

    Параметр Значения
    Механические характеристики
    Размеры (В х Ш х Д) 5,71 см x 6,09 см x 19,05 см
    2,25 д. x 2,4 д. x 7,5 д.
    Вес 0,24 кг
    Характеристики условий эксплуатации
    Рабочая температура От 0 °C до +45 °C
    Температура хранения от –10 °C до +50 °C
    Допустимая влажность при работе (без конденсации) Без конденсации (< 10 °C)
    90 % отн. вл. (от 10 °C до 30 °C)
    75 % отн. вл. (от 30 °C до 40 °C)
    45 % отн. вл. (от 40 °C до 50 °C)
    Абсорбция/коррозия 30 °C, 95 % отн. вл., 5 дней
    Обычные функции прибора
    Высота над уровнем моря при эксплуатации 2000 м
    Высота над уровнем моря при хранении 12 000 м
    Вибрация MIL-PRF-28800F Класс 2
    Сопротивление ударам Падение с высоты 1 м
    Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) EN61326-1:2006
    Соответствие стандартам безопасности
    Ведомственные разрешения CE
    Класс III (SELV) степень загрязнения 2
    Прочие характеристики
    Частота вспышки
    Диапазон От 30 до 300 000 вспышек в мин.
    от 0,5 до 5 000 Гц
    Точность 0,02 %
    Разрешение От 30 до 999 вспышек в мин. = 0,1
    от 1 000 до 300 000 = 1
    от 0,5 Гц до 999 Гц = 0,1
    от 1 000 Гц до 5 000 Гц = 1
    Настройка частоты Вспышки в мин. или Гц
    Импульс вспышки
    Продолжительность Регулируется в мкс или градусах
    Задержка Регулируется в мкс или градусах
    Подсветка
    Цвет Приблизительно 6500 К
    Испускаемое излучение 4 800 люкс при 6 000 вспышек в минуту на 30 см
    Внешний триггер
    Метод Разъем для внешнего управления
    Высокий уровень От 3 В до 32 В
    Низкий уровень < 1 В
    Минимальная ширина импульса Соединение 50 мкс
  • Комплект поставки Fluke 820-2

    Комплектация светодиодного стробоскопа Fluke 820-2

    Наименование Количество
    Защитный чехол 1
    Подключение внешнего триггера 1
    Светодиодный стробоскоп Fluke 820-2 1
