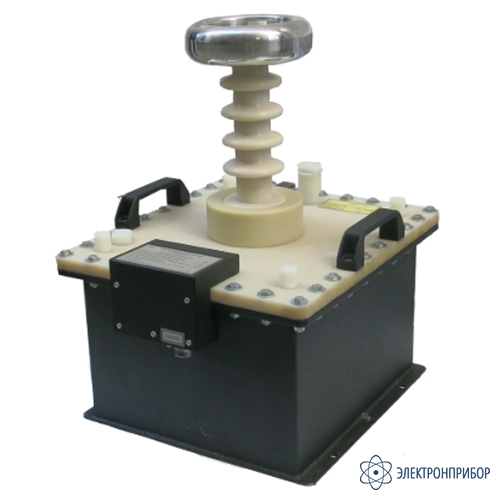

СА911-35 — трансформатор повышающий
Код товара: 33900-
-
Гарантия
18 месяцев
-
Производитель
Назначение трансформатора повышающего СА911-35:
Трансформатор повышающий СА911-35 предназначен для питания измерительной цепи при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальными первичными напряжениями до 35 кВ.
СА911-35 используется предприятиями и организациями, осуществляющими поверку и калибровку измерительных трансформаторов напряжения при их разработке, производстве и эксплуатации.
Описание трансформатора повышающего СА911-35:
Трансформатор повышающий СА911-35 представляет собой однофазный маслонаполненный повышающий трансформатор с заземляемым выводом Х обмотки высшего напряжения. Обмотка низшего напряжения и обмотка высшего напряжения расположены концентрически на магнитопроводе броневого типа.

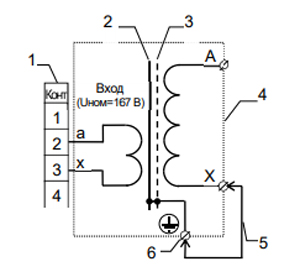

1 – разъем типа 2РМ, выводы первичной обмотки A, X (обмотка низшего напряжения);
2 – магнитопровод;
3 – экран;
4 – выводы вторичной обмотки A, X (обмотка высшего напряжения);
5 – перемычка;
6– вывод корпуса для подключения защитного заземления.Рис.1. Электрическая схема трансформатора повышающего СА911-35
-
-
Технические характеристики трансформатора повышающего СА911-35:
Параметр Значение Номинальное первичное напряжение, В 167 Наибольшее первичное напряжение, В 220 Номинальное вторичное напряжение, кВ 35 Наибольшее вторичное напряжение, кВ 46 Испытательное напряжение в течение 1 мин, кВ 52,5 Номинальная мощность, кВ·А 1,5 Кратковременная мощность в течение 2 минут при ПВ 20,%, кВ·А 5 Температура окружающего воздуха, °C 0...40 Относительная влажность воздуха, % до 80 при температуре 25 °С Размеры, мм 341 х 420 х 485 Масса, кг 58 -
Комплект поставки СА911-35
№ Наименование Количество 1 Трансформатор повышающий СА911-35 1 2 Кабель высоковольтный КВ1 СА911 1 3 Кабель высоковольтный КВ2 СА911 1 4 Кабель питания КП1 СА911 1 5 Тележка 35 кВ (комплект СА911-35) 1 6 Паспорт 1 -
