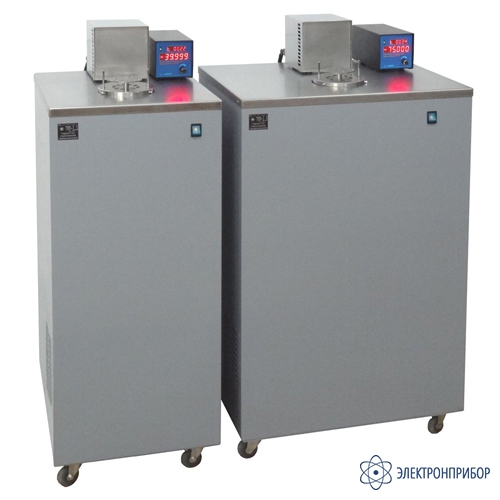

ТПП-1 — термостат переливной прецизионный

Код товара: 50931
  • 33744-07
    5 вариантов исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      33744-07 до 04.07.2027

    Сертификаты

    Назначение термостата переливного прецизионного ТПП-1:

    • Поверка и калибровка:
      • термопреобразователей сопротивления (ТС);
      • термоэлектрических преобразователей (ТП);
      • жидкостных стеклянных термометров;
      • комплектов разностных термометров сопротивления для теплосчетчиков, в том числе с небольшой (20 мм) погружаемой частью;
      • эталонных (2-го и 3-го разрядов) термометров сопротивления;
      • равноделенных жидкостных стеклянных термометров;
      • манометрических термометров;
    • Реализация реперных точек международной температурной шкалы МТШ-90.

    Особенности термостата переливного прецизионного ТПП-1:

    • Высокая стабильность поддержания температуры;
    • Малые температурные градиенты;
    • Большая максимальная глубина погружения датчика;
    • Малая минимальная глубина погружения датчика;
    • Отсутствие волн на поверхности теплоносителя;
    • Произвольная форма поверяемых датчиков;
    • Малый объем жидкости;
    • Высокая производительность;
    • Поверхность теплоносителя выше поверхности стола термостата;
    • Выносной регулятор температуры.

    Описание термостата переливного прецизионного ТПП-1:

    Жидкостные переливные термостаты (криостаты) серии ТПП-1 предназначены для воспроизведения температур в диапазоне -75… +300°С. Совместно с образцовым термометром сопротивления ТСПВ и прецизионным измерителем температуры МИТ 8 образуют универсальную систему для поверки термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), манометрических термометров, жидкостных стеклянных термометров и комплектов разностных термометров для теплосчетчиков. Высокие метрологические характеристики позволяют использовать термостаты серии ТПП-1 (при условии использования металлического выравнивающего блока) для поверки и калибровки эталонных (2-го и 3-го разрядов) термопреобразователей сопротивления и равноделенных жидкостных стеклянных термометров с ценой деления 0,01°С. Важной особенностью термостатов ТПП-1 является высокие (нормированные) метрологические характеристики в приповерхностном слое, что позволяет поверять ТС с небольшой погружаемой частью. Конструкция ТПП-1 позволяет применять его в качестве термостата для ампул реперных точек международной температурной шкалы МТШ-90: тройной точки ртути (-38.83440°С), тройной точки воды (0.01000°С), точки плавления галлия (29.76460°С), точки затвердевания индия (156.5985°С) и точки затвердевания олова (231.9280°С).

    Выпускаются пять модификаций термостата ТПП-1:

    • ТПП-1.0 с диапазоном воспроизводимых температур +35… +300°С;
    • ТПП-1.1 с диапазоном воспроизводимых температур -40… +100°С;
    • ТПП-1.2 с диапазоном воспроизводимых температур -60… +100°С;
    • ТПП-1.3 с диапазоном воспроизводимых температур -75… +100°С;
    • ТПП-1.4 с диапазоном воспроизводимых температур -90… +100°С;

    В качестве теплоносителя, в зависимости от воспроизводимых температур, используются: этиловый спирт (-75… +5°С), дистиллированная вода (+5… +80°С) и кремнийорганическая жидкость марки ПФМС-4 (+80… +300°С). В диапазоне температур +80… +250°С допускается использование полиметилсилоксановой жидкости марки ПМС 100.

    Термостат состоит из переливной ванны, перемешивающего устройства, прецизионного регулятора температуры РТП-8.1 и холодильного агрегата (ТПП-1.1, ТПП-1.2, ТПП-1.3, ТПП-1.4). Для удобства пользователей и повышения надежности регулятор температуры сделан выносным (на длинном кабеле), что позволяет избежать контакта регулятора с теплоносителем. Установка температуры осуществляется на регуляторе при помощи ручки управления. Дискретность задания температуры регулирования – 0.01°С. Текущая температура отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. Программное обеспечение позволяет калибровать термостат для точного воспроизведения заданной температуры.

    Рис.1. Графики хода температуры в термостате в зависимости от времени

    Рис.2. Графики хода температуры в термостате в зависимости от времени

  • Технические характеристики термостата переливного прецизионного ТПП-1:

    Параметр Значение
    ТПП-1.0 ТПП-1.1 ТПП-1.2 ТПП-1.3 ТПП-1.4
    Полный диапазон воспроизводимых температур, °С +35…+300 -40…+100 -60…+100 -75…+100 -90…+100
    Теплоноситель – этиловый спирт1 (диапазон рабочих температур минус 90…минус 60 °С)
    Нестабильность поддержания температуры, °С - ±0,01
    Неравномерность температурного поля в рабочем пространстве, не более, °С:
    - на глубине от 10 до 30 мм
    - на глубине от 30 до 450 мм    		 -

    ±0,04
    ±0,04
    Теплоноситель – этиловый спирт1 (диапазон рабочих температур минус 75…минус 60 °С)
    Нестабильность поддержания температуры, °С - ±0,01 -
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    - на глубине от 10 до 30 мм
    - на глубине от 30 до 450 мм    		 -

    ±0,04
    ±0,04    		 -
    Теплоноситель – этиловый спирт1 (диапазон рабочих температур минус 60… плюс 5 °С)
    Нестабильность поддержания температуры, °С - ±0,01
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    - на глубине от 10 до 30 мм
    - на глубине от 30 до 450 мм    		 -

    ±0,01
    ±0,01
    Теплоноситель – дистиллированная вода (диапазон рабочих температур плюс 5… плюс 35 °С)
    Нестабильность поддержания температуры, °С ±0,01
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    - на глубине от 10 до 30 мм
    - на глубине от 30 до 450 мм

    ±0,01
    ±0,01
    Теплоноситель – дистиллированная вода (диапазон рабочих температур плюс 35… плюс 80 °С)
    Нестабильность поддержания температуры, °С ±(0,0025+0,00005·t)*
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    - на глубине от 10 до 30 мм
    - на глубине от 30 до 450 мм

    ±0,00025·t
    ±0,005
    Теплоноситель – кремнийорганическая жидкость2
    Нестабильность поддержания температуры, °С ±(0,005+0,00005·t)
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    - на глубине от 10 до 30 мм
    - на глубине от 30 до 450 мм

    ±0,0001·t
    ±0,01

    ±0,01
    ±0,01
    Разность температур в каналах выравнивающего блока, °С 0,001
    Рабочее пространство
    Диаметр, мм 80
    Глубина, мм от 10 до 450
    Объём заливаемого теплоносителя, л 8
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Нестабильность питающей сети, В ±4.4
    Частота питающей сети, Гц 50±1
    Температура окружающей среды, °С +15…+25
    Относительная влажность, % 30…80
    Атмосферное давление, кПа 84…106.7
    Потребляемая от сети мощность, Вт 600 1100 2000 2500 3000
    Размеры, мм 410 x 480 x 1100 610 x 480 x 1100
    Масса, кг 35 50 65 70 80
    Связь с компьютером RS-232C
    * t – здесь и далее температура в термостате

    Примечания:
    1 Рекомендуется использовать: Спирт этиловый ректификованный из пищевого сырья по ГОСТ Р 51652-2000. В процессе эксплуатации объемная доля этилового спирта уменьшается, что приводит к ухудшению метрологических характеристик.
    2 Рекомендуется использовать: Кремнийорганическую жидкость     ПФМС-4 с температурой вспышки не ниже 310 °С. В диапазоне рабочих температур +80… +250 °С допускается использование полиметилсилоксановой жидкости марки ПМС 100 с температурой вспышки не ниже 300 °С.

  • Комплект поставки ТПП-1

    № Наименование ТПП-1.0 ТПП-1.1, ТПП-1.2, ТПП-1.3 ТПП-1.4
    1 Переливная ванна 1 1 1
    2 Устройство для перемешивания 1 1 1
    3 Шторка для регулирования высоты перелива  1 1 1
    4 Крышка для установки термопреобразователей Ø 6, 8, 10 мм 1 1 2
    5 Регулятор температуры РТП-8.1 1 1 1
    6 Соединительный кабель 1 1 1
    7 Кабель связи с компьютером 1 1 1
    8 Кабель сетевой 1 2 2
    9 Руководство по эксплуатации 1 1 1

    Дополнительная комплектация ТПП-1

    (Поставляется за отдельную плату)

    № Наименование
    1 Выравнивающий блок
