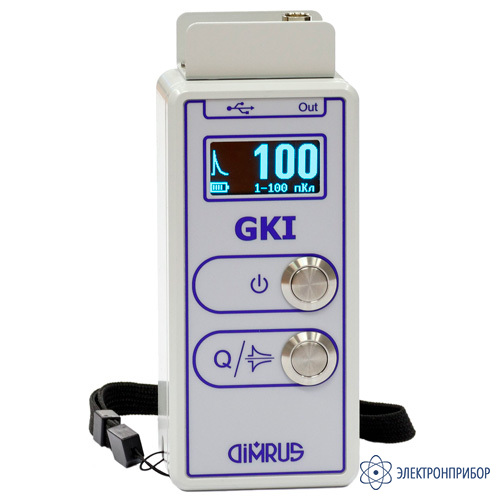

GKI — калибратор кажущихся зарядов (1-100 пКл)
Код товара: 83360-
-
Производитель
Описание калибратора кажущихся зарядов (1-100 пКл) GKI:
Практика разработки и практического использования градуировочных калибраторов для калибровки схем измерения частичных разрядов в высоковольтной изоляции показала, что создать один универсальный калибратор, который можно использовать для любого высоковольтного электротехнического оборудования, невозможно.
Реально диагност должен иметь в своем «арсенале» несколько различных генераторов, которыми он будет пользоваться для калибровки измерительных цепей при измерении частичных разрядов в изоляции различного высоковольтного оборудования.
Это объясняется несколькими причинами:
- Разным уровнем частичных разрядов, которые могут возникнуть в изоляции данного типа высоковольтного оборудования.
- В зависимости от параметров затухания высокочастотных импульсов в конкретном оборудовании формируются требования к фронтам калибровочных импульсов.
- Полная емкость контролируемого высоковольтного оборудования в значительной степени определяет длительность калибровочных импульсов, чем больше емкость оборудования, тем длиннее должны быть калибровочные импульсы.
- Способ инжектирования импульсов, доступный для данного оборудования, может очень сильно влиять на параметры калибровочных импульсов, так как в определенных условиях возможно сильное затухание.
Калибратор GKI имеет возможность ступенчатого регулирования уровня инжектируемого заряда, а также возможность выбора полярности импульса. Частота следования импульсов 300 Гц. Диапазоном инжектируемого заряда 1-100 пКл.
-
-
Технические характеристики калибратора кажущихся зарядов (1-100 пКл) GKI:
Параметр Значение Частота следования импульсов 300 Гц Инжектируемый заряд (версия 1-100 пКл) 1; 3; 5; 10; 20; 50; 100 пКл Передний фронт импульса по уровням 10% - 90% от максимальной амплитуды импульса, не более 50 нс Длительность импульса по уровню 50% от максимальной амплитуды импульса, не более 300 нс Тип аккумулятора Li-Ion Емкость аккумулятора 3500 мАч Габаритные размеры, мм, не более 156×62×32 Масса прибора, кг, не более 0,4 -
Комплект поставки GKI
№ Наименование Количество 1 Калибратор кажущихся зарядов (1-100 пКл) GKI 1 -
