Х-4851, Х4851, Элемент х 485

Элементы нормальные

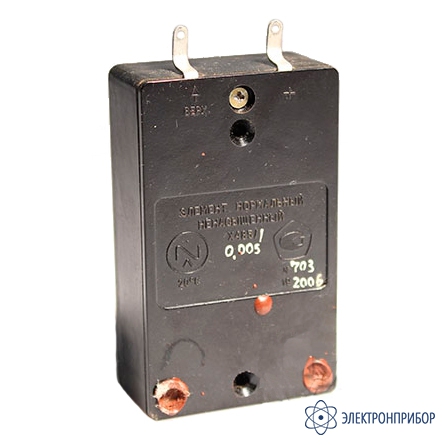

Х485/1 — нормальный элемент ненасыщенный

Код товара: 24999
  • Назначение нормального элемента ненасыщенного Х485/1:

    Элемент нормальный ненасыщенный Х485/1 применяется в компенсационных схемах, приборах и других устройствах при точных измерениях ЭДС и напряжения (например, в измерительных потенциометрах и цифровых приборах). Вместе с мерами сопротивления используются для измерения тока и мощности, а с преобразователями – для измерения неэлектрических величин (например, температур).

    Описание нормального элемента ненасыщенного Х485/1:

    Элемент нормальный ненасыщенный Х485/1 имеет герметично запаянную оболочку из стекла, в которую помещены составные реагирующие вещества. Корпус прибора выполнен из пластмассы. Конструкция также имеет внутренний металлический экран и токовыводы лепестковой формы. Габаритные размеры — 50х27х97мм, масса – 0,2 кг.

    Составляющие веществ элемента Х485/1 герметично запаяны в стеклянную оболочку Н-образной формы. Нормальный элемент транспортируется любым видом транспорта, кроме самолета. Конструктивно элемент выполнен в пластмассовом корпусе с внутренним металлическим экраном и лепестковыми токовыводами для подключения в электрическую схему. Используется как элемент в других приборах.

  • Технические характеристики нормального элемента ненасыщенного Х485/1:

    Параметр Значение
    Класс точности 0,005
    Значение ЭДС при выпуске из производства при температуре 20 °С от 1,019000 В до 1,0.19600 В
    Значение ЭДС при эксплуатации при температуре 20 °С от 1,018800 В до 1,019600 В
    Отклонение ЭДС за год, не более ± 50 мкВ
    Допустимый ток в течение 1 минуты:
    - с интервалом 24 часа
    - с интервалом 10 минут
    - при скомпенсированном ЭДС

    1 мкА;
    0,05 мкА;
    0,01 мкА
    Внутреннее сопротивление постоянному току при выпуске из производства, не более 1000 Ом
    Увеличение внутреннего сопротивления НЭ в течение первого года службы, не более 500 Ом
    Увеличение внутреннего сопротивления НЭ в течение всего срока службы, не более 1000 Ом
    Сопротивления изоляции между электрической цепью НЭ и его корпусом в рабочих условиях применения, не менее 10 ГОм
    Средний температурный коэффициент в диапазоне температур от 10 до 40 °С, не более 4 мкВ/С
    Габаритные размеры 50 х 27 х 97 мм
    Масса прибора 0,2 кг
  • Комплект поставки Х485/1

    Наименование Количество
    1 Нормальный элемент ненасыщенный Х485/1 1
