СА210

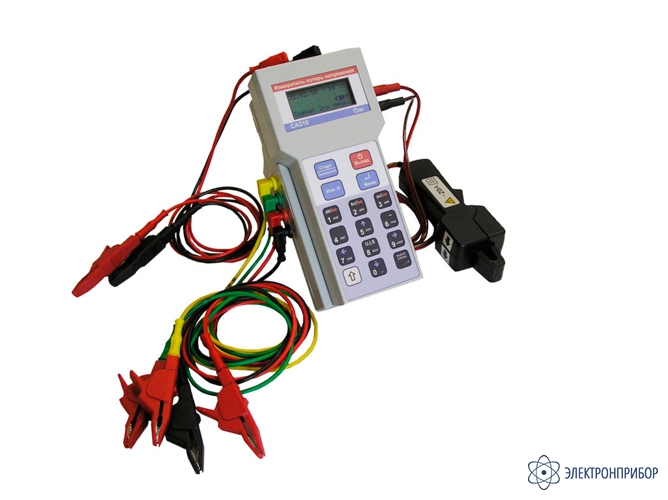

СА210 — измеритель потерь напряжения

Код товара: 26909
  • 40951-14

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      40951-14 до 25.06.2019

    • Производитель

      ОЛТЕСТ, Украина

    Назначение измерителя потерь напряжения СА210:

    Измеритель потерь напряжения СА210 предназначен для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения (ТН), а также для измерения мощности нагрузки ТН и ТТ. СА210 используется организациями, выполняющими поверку измерительных трансформаторов и контроль их вторичных цепей.

    Назначение измерителя потерь напряжения СА210:

    • Специализированный прибор для измерения потерь напряжения во вторичных цепях однофазных и трехфазных ТН по 2-х, 3-х и 4-х проводной схеме без прокладывания измерительного кабеля от ТН к счетчику;
    • Измерение мощности нагрузки ТН и ТТ без вывода оборудования из эксплуатации;
    • Измерение коэффициента мощности;
    • Измерение полной, активной и реактивной мощности;
    • Измерение действующего значения напряжения и силы тока;
    • Уникальные метрологические характеристики в широком диапазоне температур;
    • Постоянная готовность к работе без дополнительной выдержки в условиях проведения измерения;
    • Простой алгоритм работы, существенно уменьшающий время проведения измерений и снижающий вероятность ошибки персонала;
    • Малый вес и габариты.

    Описание работы измерителя потерь напряжения СА210:

    Процесс измерения потерь напряжения выполняется в три этапа:

    1. Подключение к ТН и синхронизация блоков.

    На этом этапе выполняется синхронизация и взаимная градуировка измерительных трактов обоих блоков при подаче на их входы одинаковых сигналов — напряжения ТН.

    Связь между блоками осуществляется с помощью инфракрасных приемопередатчиков при их совмещении.

    2. Измерение напряжения на зажимах ТН и счетчика

    Измерение напряжения переносным блоком может быть выполнено последовательно на нескольких счетчиках (до 10), подключенных к одному ТН.

    Измеритель выполняет измерение потерь напряжения посредством синхронных измерений значений напряжения стационарным блоком на зажимах ТН и переносным блоком на зажимах счетчика.

    3. Обработка результатов

    Переносной и стационарный блок совмещаются для сопоставления одновременно полученных значений напряжения на зажимах ТН и счетчика с последующим расчетом значений потерь напряжения.

  • Технические характеристики измерителя потерь напряжения СА210:

    Наименование измеряемой величины Диапазон измерений Пределы допускаемой основной погрешности
    абсолютной относительной
    Потери напряжения δU* -5…+5 %  ± (0,01∙δU + 0,02) % -
    Действующее значение напряжения 0,01…250 В - ± 0,5 %
    Действующее значение силы тока** 0,01…20 А - ± 1,5 %
    Разность фаз между напряжением и током** -180º …+180 º  ± 1º -
    Полная мощность S**,*** 0,0001…5000 В·А - ± 2 %
    Активная мощность** 0,005…5000 Вт ± 0,04·S -
    Реактивная мощность** 0,005…5000 В·А -
    Коэффициент мощности** -1…+1 ±0,02 -
    Параметр Значение
    Общие характеристики
    Электропитание прибора от батарей (аккумуляторных батарей) типа АА
    Температура окружающего воздуха -10...40 °C
    Относительная влажность воздуха до 95 % при температуре 25 °С
    Размеры 420 × 160 × 200 мм
    Масса 3 кг

    Примечание:
    * δU – измеренное значение потерь напряжения;
    ** измерение проводится с помощью токовых клещей;
    *** S – числовое значение полной мощности, измеренной, В·А.

  • Комплект поставки СА210

    № Наименование Количество
    1 Блок переносной 1
    2 Блок стационарный 1
    3 Кабель измерительный PJ2352-100 (красный)  2
    4 Кабель измерительный PJ2352-100 (черный)  2
    5 Кабель измерительный PJ2352-100 (желтый) 1
    6 Кабель измерительный PJ2352-100 (зеленый) 1
    7 Зажим типа "крокодил" АК2В2540I (красный) 4
    8 Зажим типа "крокодил" АК2В2540I (черный) 2
    9 Токоизмерительные клещи 1
    10 Устройство сопряжения 1
    11 Устройство зарядное для батарей аккумуляторных типа АА 1
    12 Батарея аккумуляторная типа АА, напряжение 1,5 В 1
    13 Фонарик налобный 1
    14 Сумка 210 1
    15 Диск с программным обеспечением  1
    16 Руководство по эксплуатации. Часть 1. Техническая эксплуатаци 1
    17 Руководство по эксплуатации. Часть 2. Методика поверки 1
    18 Паспорт 1
