ИТ10, ИТ 10
ИТ-10 — измеритель тока
Код товара: 85774-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
96846-25 до 13.11.2030
-
Производитель
Сертификаты
Описание измерителя тока ИТ-10:

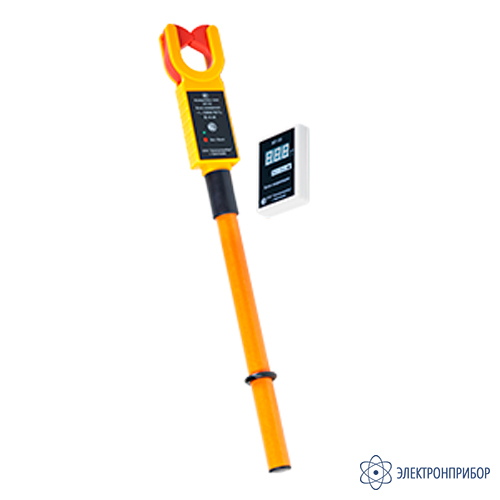

Измеритель тока ИТ-10 предназначен для измерения истинного среднеквадратического значения тока в электроустановках переменного тока промышленной частоты номинальным напряжением до 10 кВ. Состоит из блока измерения (токовых клещей) и блока индикации. Блок измерения подключается к проводнику при помощи изолирующей штанги и передает результаты в блок индикации по радиоканалу. Длина штанги ― 0,5 м (при необходимости работы с земли комплектуется штангой длиной 6 или 8 м).

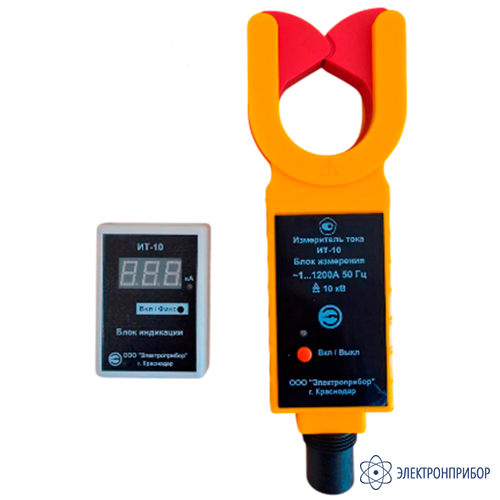

Конструктивно измеритель ИТ-10 выполнен в виде портативных измерительных приборов с батарейным питанием и состоит из блока измерений (токовых клещей), блока индикации, изолирующей штанги. Блок измерений подключается при помощи изолирующей штанги и передает результаты измерений по радиоканалу в блок индикации. Блок индикации содержит контроллер, приемник радиоканала и 3-х разрядный дисплей. Контроллер осуществляет преобразование данных, полученных от приемника радиоканала, в формат необходимый для отображения на дисплее. Изолирующая штанга выполнена из стеклопластикового профиля, снабженного стыковочным узлом для соединения с блоком измерений. На передней панели блока измерений имеется кнопка для включения и выключения, светодиод.
-
-
Технические характеристики измерителя тока ИТ-10:
Параметр Значение Диапазон измерения среднеквадратических значений силы переменного тока, А от 1 до 999 Разрешение измерителя:
- в диапазоне от 1,0 до 99,9 А
- в диапазоне от 100 до 999 А
0,1
1Пределы допускаемой абсолютной основной погрешности ± (0,02 * Iизм + 1 ед. мл. разряда) Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды, на каждые 10 °С, А ± (0,005 * Iизм + 1 ед. мл. разряда) Параметры радиоканала:
- диапазон
- максимальная мощность передатчика
- максимальное расстояние между блоком измерения и индикации во время измерений
ISM, 2400-2415 МГц
4 дБм
10 м
Время установления рабочего режима, сек не более 8 Продолжительность непрерывной работы, час не менее 10 Максимальный диаметр провода, мм 50 Габаритные размеры отдельных частей измерителя, не более, мм:
- блок измерения
- блок индикациит
- штанга изолирующая
280х90х40
92х67х22
520х45Масса, кг, не более 0,65 Примечание: Iизм – измеренное измерителем среднеквадратическое значение силы переменного тока;
* При емкости элементов питания не менее 1 А*ч;
** Нижняя граница диапазона рабочих температур окружающего воздуха зависит от применяемых элементов питания. -
Комплект поставки ИТ-10
№ Наименование ИТ-10 ИТ-10 (штанга 4 звена по 1,5 м) ИТ-10 (штанга 4 звена по 2,0 м) 1 Блок измерения (токовые клещи) 1 1 1 2 Блок индикации 1 1 1 3 Штанга изолирующая, длина 0,5 м 1 - - 4 Штанга изолирующая для работы с земли ШОИ-10-ИТ, длина 6 м - 1 - 5 Штанга изолирующая для работы с земли ШОИ-10-ИТ, длина 8 м - - 1 6 Элемент питания ААА 6 6 6 7 Футляр 1 1 1 8 Руководство по эксплуатации 1 1 1 -
Модификации ИТ-10
