СМИ-3000 — станция приемо-сдаточных и эксплуатационных испытаний средств защиты от падения с высоты

Код товара: 66077
  • Назначение станции приемо-сдаточных и эксплуатационных испытаний средств защиты от падения с высоты СМИ-3000:

    Станция СМИ-3000 предназначена для выполнения статических и динамических испытаний на прочность средств защиты от падения с высоты в соответствии с европейским стандартом DIN EN 364. *Международный стандарт DIN EN 364 соответствует национальному стандарту Российской Федерации ГОСТ Р 12.4.206-99.

    Станция может быть использована для проведения заводских, приемо-сдаточных и эксплуатационных испытаний страховочных и удерживающих привязей, строительных поясов, строп (лента, цепь, канат. веревка, трос), блокирующих устройств втягивающего типа, когтей монтерских (лазов универсальных), соединительных элементов (карабины), амортизаторов (поглотителей энергии) и других средств индивидуальной защиты от падения с высоты.

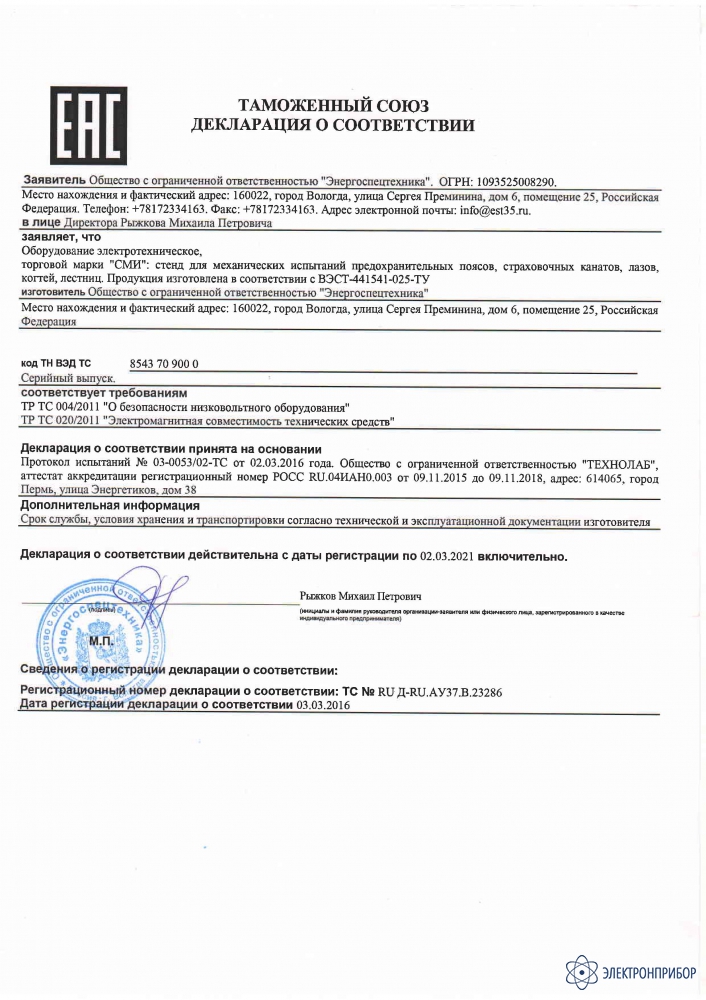

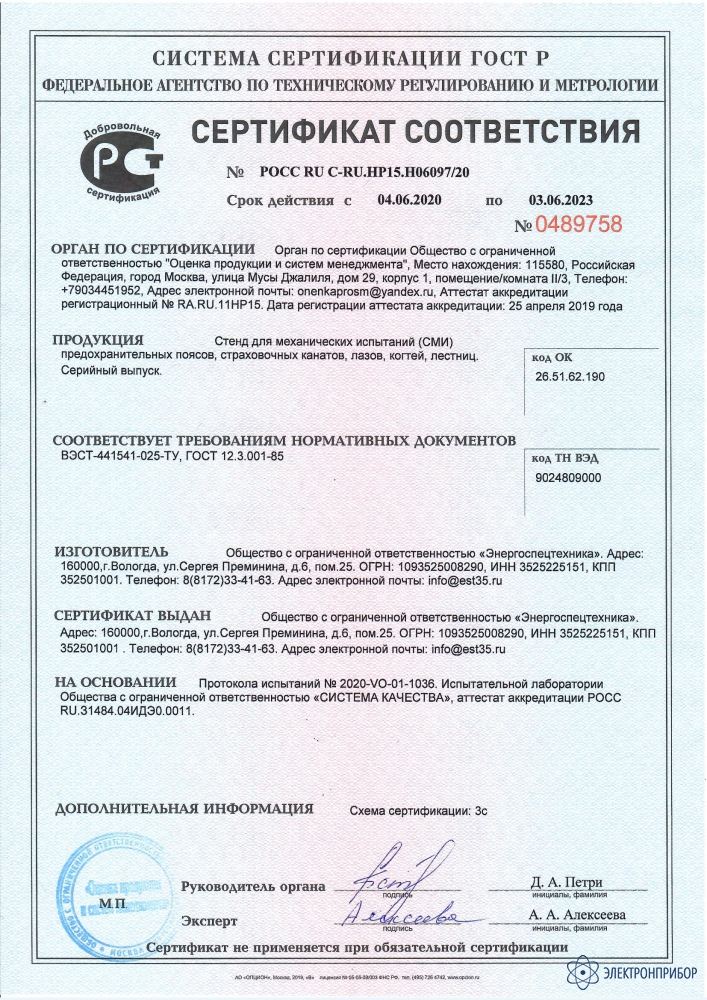

    Станция СМИ-3000 для испытания защитных средств и электрооборудования сертифицирована в соответствии с требованиями Госстандарта Российской Федерации и соответствует:

    • ГОСТ Р 12.4.206-99 «Средства индивидуальной защиты от падения с высоты. Методы испытаний»;
    • Стандарт ЕН 364-92 «Индивидуальные средства защиты от падения с высоты. Методы испытаний»;
    • Стандарт ГОСТ Р ЕН 358-2008 «Средства индивидуальной защиты от падения с высоты. Привязи и стропы для удержания и позиционирования. Общие технические требования. Методы испытаний».

    Срок эксплуатации 15 лет. Межповерочный интервал средств измерений, входящих в состав станции составляет от 1 года.

    Описание станции приемо-сдаточных и эксплуатационных испытаний средств защиты от падения с высоты СМИ-3000:

    Конструкция станции СМИ-3000 представляет собор сборно-разборный металлический каркас из квадратного толстостенного металлического профиля. Отдельные элементы каркаса выполнены с применением сварки. Размеры: основание 3500х3500, высота 5000. С целью безопасности каркас стенда по периметру и высотой 3000 ограждается металлической сеткой. Для входа во внутрь каркаса предусмотрена металлическая дверь размером 2000х800, оборудованная блокировками и сигнализацией для невозможности входа во внутрь каркаса при проведении испытаний. Вверху каркаса крепится металлическая балка с дополнительными элементами жесткости, обеспечивающие прогиб во время динамических испытаний не более одного миллиметра. На балка расположена система надежного крепления испытуемого образца и приспособление для сброса испытуемого образца по команде с пульта управления, расположенного снаружи каркаса. Подъем испытательного образца на высоту обеспечивается электрической лебедкой или, по желанию заказчика, лебедкой с ручным управлением.

    Подача и поддержание необходимого статического испытательного усилия на испытуемых объектах в течение требуемого для проведения испытания времени производится с помощью автоматизированных пневмосистем с прецизионными электронными регуляторами давления.

    Для измерения величины прилагаемых к объекту усилий используются высокоточные цифровые приборы отечественного производства, включенные в реестр средств измерений РФ.

  • Технические характеристики стенда для механических испытаний лестниц, предохранительных поясов, канатов, лазов и когтей СМИ-1000:

    Параметр Значение
    Номинальное напряжение 220 В
    Частота переменного тока 50 Гц
    Диапазон прилагаемых статических нагрузок 0 - 30 кН
    Погрешность измерения статической нагрузки ±3%
    Время достижения испытательного усилия 15-20 сек
    Максимальная величина динамической нагрузки 6 кН
    Погрешность измерения величины динамической нагрузки ±5%
    Собственная частота (вибрация) вдоль вертикальной оси в точке крепления Более 100 Гц
    Смещение при приложении силы в 20 кН к точке крепления Не более 1мм
    Точка крепления на испытательном оборудовании - кольцо диаметром поперечного сечения (15±1) мм.
    Высота точки крепления должна быть такова, что не позволяет отдельному компоненту или всей системе, или испытательному манекену удариться о демпфирующий пол во время испытаний.
    Устройство для быстрого расцепления совместимо с кольцами болтов в манекене и жестком стальном грузе. Оно обеспечивает надежное расцепление манекена или жесткого стального груза, не имеющего начальной скорости
    Температурный режим эксплуатации От +5 до +40°С
  • Комплект поставки СМИ-3000

    Наименование Количество
    1 Стенд статических испытаний СИЗ, в комплекте: 1
    Система подачи статических испытательных усилий на объект
    Система установки и измерения длины испытуемого объекта при проведении статических испытаний
    Оборудование для измерения величины статических усилий и контроля времени испытания
    2 Стенд динамических испытаний СИЗ, в комплекте: 1
    Электромеханическая система подъема на высоту более 5 м. испытуемого объекта с устройством быстрого расцепления
    Оборудование контроля динамического усилия на испытуемом объекте
    3 Рабочее место оператора, в комплекте: 1
    Ограждение испытательной площадки с сигнализацией и блокировками, обеспечивающими безопасность персонала
    Рабочее место оператора с возможностью ручного и автоматизированного управления испытаниями СИЗ и системой наблюдения и видеорегистрации процессов статических и динамических испытаний
