Измерители тепловой облученности

ТКА-ИТО — измеритель тепловой облученности

Код товара: 37024
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      57180-14 до 04.03.2029

    • Производитель

      ТКА

    Сертификаты

    Назначение ТКА-ИТО:

    Прибор предназначен  для  измерения  плотности  теплового  потока  излучения (или  интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.

    Описание средства измерений ТКА-ИТО:

    Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.

    Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию  на  внешнее  тепловое  излучение,  усреднённую  по  углу 4п (360°) и времени экспозиции, эквивалентную  реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение  температуры  измеряется  по индуцированному  инфракрасному  излучению  от внутренней поверхности чёрного шара с помощью расположенного  внутри  него  фотоприёмного модуля.

    Фотоприёмный  модуль  содержит  неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются  микроконтроллером, и на дисплей электронного блока измерителя выводятся  значения измеренной облучённости, а также производится индикация температуры  внутри  чёрного  шара  и  температуры окружающей среды.

    Конструкция ТКА-ИТО:

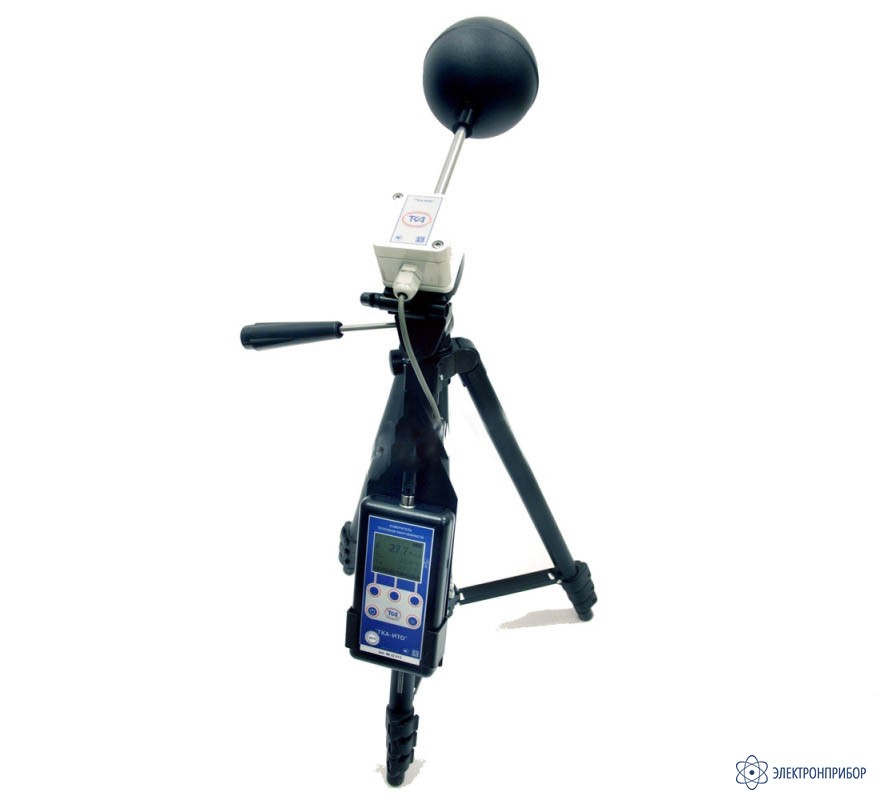

    Конструктивно измеритель состоит из блока черного шара  на  штативе  и  электронного  блока,  в  состав которого  входят  устройство  детектирования сигналов,  устройство  цифровой  обработки  результатов  измерений  и  жидкокристаллический дисплей  для  отображения  измеренных  и  вычисляемых  значений.  Конструкция  измерителей исключает  возможность  несанкционированной  настройки  и  доступа  к  измерительной информации,  корпус  опломбирован,  пломба  находится  в  местах  крепления  задней  крышки электронного блока.

    Область применения ТКА-ИТО:

    Выполнение работ по обеспечению безопасных  условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н « О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н,   ISO – 7726:1998,  ГОСТ 8.106-2001.

    Существенные преимущества ТКА-ИТО перед аналогами:

    Прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения. Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 3600, обладает расширенным диапазоном измерений до 3500 Вт/м2, имеет повышенное быстродействие, благодаря оригинальной конструкции ЧШ, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.

    Измерение теплового облучения – процесс, который может помочь вычислить температуру, которая достигается во время радиационного воздействия, и степень экспозиции облучения. Специализированные высокоточные приборы для измерения теплового облучения можно купить только в специализированных магазинах, и наша организация - одна из таких компаний. «ТКА-ИТО» – профессиональное устройство, которое способно за короткий срок рассчитать и вывести на дисплей показатели облучения в тепловом спектре. Благодаря полному углу обзора, который равен 360 градусам, и сверхчувствительным датчикам, работающим в расширенном диапазоне, результаты ИТО (ТКА) вычисляются с минимальной погрешностью при наиболее быстром процессе работы. Такое устройство подойдет как для измерения облучения в жилом пространстве, так и для исследования в ходе проверки производственного или научного здания. В цену прибора для измерения теплового излучения входит поверка с метрологическими нормами, а интервал между поверками равен 24 месяцам. Отличное качество сборки и привлекательная цена – также немаловажные достоинства, которые делают этот измеритель настолько популярным в своем классе.

  • Основные технические характеристики ТКА-ИТО:

    Параметр Значение
    Диапазон измерений плотности теплового потока 10 ÷ 3 500 Вт/м2
    Основная абсолютная погрешность измерений плотности теплового потока ± (2,0 + 0,08·ИВ)* Вт/м2
    Время установления рабочего режима, не менее 15 мин

    * Примечание: ИВ– значение измеряемой величины (облучённости)

    Условия эксплуатации ТКА-ИТО:

    Параметр Значение
    Температура окружающего воздуха от -20 до +55 °С
    Относительная влажность воздуха при температуре окружающего воздуха 25 °С 65 %
    Атмосферное давление 101,3 кПа
    Габаритные размеры электронного блока
    Габаритные размеры блока черного шара (без штатива)
    135 х 70 х 24 мм
    400×100(D) мм
    Масса прибора (не более)(без штатива) 0,4 кг
    Два элемента питания типа «АА» 3 В
  • Комплект поставки ТКА-ИТО

    Наименование Количество
    1. Измеритель тепловой облучённости ТКА-ИТО 1
    2. Элемент питания типа АА 2
    3. Штатив-трипод напольный высотой h=1,3 м 1
    4. Руководство по эксплуатации 1
    5. Методика поверки МП 2411-0105-2014 1
    6. Паспорт 1
    7. Сумка для прибора 1
    8. Транспортная тара 1
