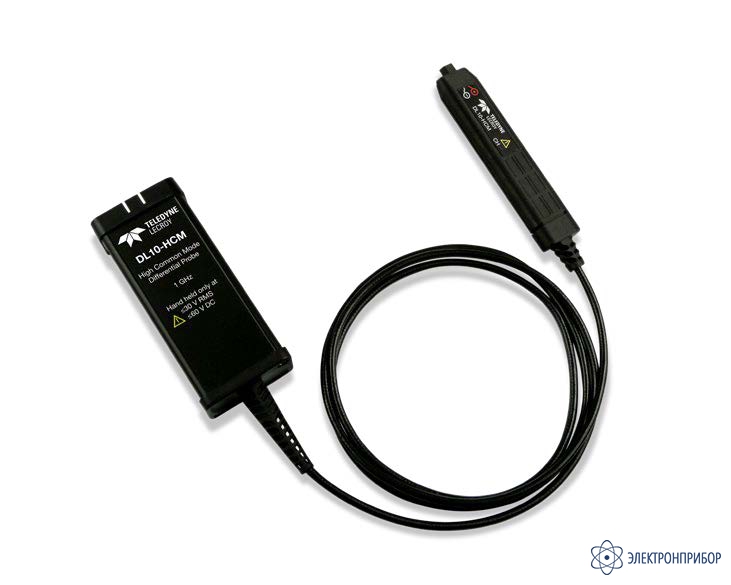

DL10-HCM — пробник дифференциальный

Код товара: 57722

  • Особенности пробника дифференциального DL10-HCM:

    • Погрешность измерения ±0.5%;
    • Максимальное входное Uвх 28,28 Вскз (60 В постоянно);
    • Диапазон напряжения смещения ±60 В;
    • Неравомерность АЧХ (до 100 МГц) 0,1дБ;
    • Интерфейс ProBus;
    • Длина кабеля 1,42 м;
    • Выходное сопротивление 50 Ом;
    • При использовании термостойкого провода с наконечником для подпайки диапазон частот до 30 МГц.

  • Технические характеристики пробника дифференциального DL10-HCM:

    Параметр Значение
    Полоса пропускания 1 ГГц (максимально)/ 800 МГц (с Y-образным соединительным 2”-проводом)/ до 700 МГц (с наконечником для подпайки)/ до 500 МГц (сY-образным соединительным 5”-проводом)
    Время нарастания 350 пс
    Напряжение, дифференциальный режим 80 В (DC + ACпик) – для Коткл 200 мВ/дел … 20 В/дел
    Напряжение, режим с общей землей ±60 В (DC + ACпик)
    Коэффициент ослабления 7,8 (200 мВ/дел…1 В/дел)/ 17,5 (1,02 В/дел… 2,5 В/дел)/ 70 (2,55 В/дел… 20 В/дел)
    Входное сопротивление Дифференциальный режим 200 кОм, с общей землей 100 кОм
    Входная емкость Дифференциальный режим 0,6 пФ, с общей землей 1 пФ
    Погрешность измерения ±0.5%
    Максимальное входное Uвх 28,28 Вскз (60 В постоянно)
    Диапазон напряжения смещения ±60 В
    Неравомерность АЧХ (до 100 МГц) 0,1дБ
    Интерфейс ProBus Есть
    Длина кабеля 1,42 м
    Выходное сопротивление 50 Ом
    При использовании термостойкого провода с наконечником для подпайки диапазон частот до 30 МГц

  • Комплект поставки DL10-HCM

    № Наименование Количество
    1 Пробник дифференциальный DL10-HCM 1
