ДТУ-03

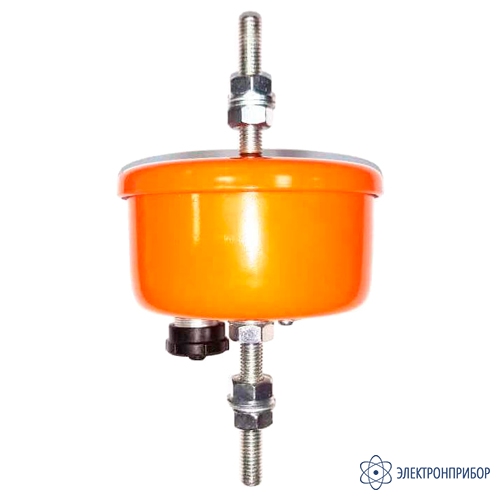

ДТУ-03 — датчик тока для анализаторов тока утечки УКТ

Код товара: 25268

    • Гарантия

      12 месяцев

    Описание датчика тока для анализаторов тока утечки УКТ ДТУ-03:

    Датчик тока утечки ДТУ-03 применяется совместно с измерительным устройством контроля тока проводимости ОПН типа УКТ-04.

    Диагностическое устройство включает датчик тока, стационарно встраиваемый в заземляющий проводник ОПН и переносной прибор-анализатор тока утечки, подключаемый к датчику на время измерений. Для реализации данной процедуры ОПН стационарно устанавливается на изолирующее основание.

    Прибор анализатор обеспечивает измерение действующего значения тока на частоте 50 Гц и 150 Гц, а также пикового значения тока в диапазоне от 0.1 до 10 мА.

    Ограничитель перенапряжений может быть проверен в условиях эксплуатации под рабочим напряжением без операций с заземлением.

    Компактный, переносной прибор-анализатор имеет автономное питание и не требует подключения внешнего источника питания для проведения измерений.

    Обеспечивается полная безопасность процедуры измерений за счет гальванической развязки датчика тока и прибора-анализатора, надежная защита от протекания разрядного тока через ОПН, соблюдение требований ПУЭ, техники безопасности и охраны труда при проведении операций контроля.

    Гарантируется надежность работы при воздействии внешних электромагнитных полей и помех от коронного разряда на подстанции.

  • Технические характеристики датчика тока для анализаторов тока утечки УКТ ДТУ-03:

    Параметр Значение
    Рабочие условия эксплуатации для датчика:
    - температура окружающей среды
    - в режиме «150 Гц»
    - в режиме «Мах»
    не более 6%
    не более 6%
    не более 10%
    Номинальная полоса частот в селективных режимах работы:
    - в режиме «50 Гц»
    - в режиме «150 Гц»
    49÷51 Гц
    147÷153 Гц
    Время измерения в селективных режимах работы 1,5 с
    Время измерения в режиме «Мах» 5 с
    Коэффициент передачи гармоники тока 50 Гц на выход устройства УКТ 03 в режиме измерения «150 Гц» не более: КП ≤ 0,01
    Пульт имеет автономное питание 6 В (4 батареи типа «А316»)
    Ток потребления не более 20 мА
    Рабочие условия эксплуатации для пульта:
    - температура окружающей среды
    - относительная влажность воздуха
    от 0° до +40°С
    до 90%
    Рабочие условия эксплуатации для датчика:
    - температура окружающей среды
    - относительная влажность воздуха
    от -45° до 45°С
    до 98%
    Нормальные условия применения для пульта и датчика:
    - температура окружающей среды
    - относительная влажность воздуха
    20±10°С
    65±30%
    Датчик тока выдерживает протекание разрядного тока ОПН (импульс 8/20 мкс) с амплитудой 20кА
    Устройство рассчитано на эксплуатацию при воздействии внешних электрических и магнитных полей 50 Гц с уровнем:
    - напряженности электрического поля
    - напряженности магнитного поля

    до 20 кВ/м
    до 20 А/м
    Габаритные размеры датчика 70×105 мм
    Масса датчика не более 1.6 кг

  • Комплект поставки ДТУ-03

    № Наименование Количество
    1 Датчик тока для анализаторов тока утечки УКТ ДТУ-03 1
    2 Гайка М12 1
    3 Шайба 1
    4 Паспорт 1
