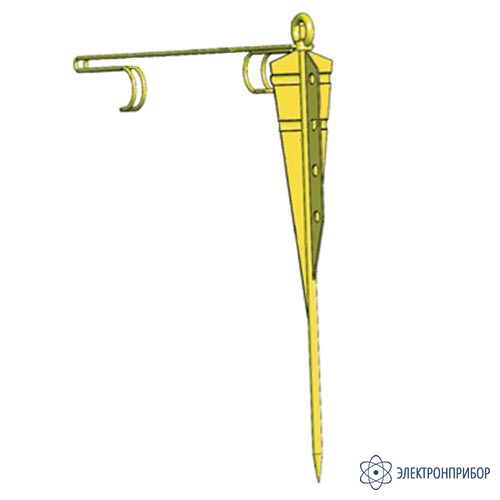

АНТЕХ — анкер грунтовый травмобезопасный

Код товара: 54205
  • 4 варианта исполнения

    Назначение анкера грунтового травмобезопасного АНТЕХ:

    Анкер грунтовый травмобезопасный АНТЕХ с отверстиями для растяжек на ребре жесткости предназначен для крепления растяжек раскрепляющих устройств различных модификаций, растяжек крепления лестниц ЛУСК (ЛУС), растяжек крепления щитов переносной быстромонтируемой крепи ТЕХНОКРЕПЬ™, растяжки блочно-канатного подъемного устройства. Возможно применение анкера для крепления троса лебедки устройства для вытаскивания автомобилей, выравнивания опор, натяжения проводов и т. п.

    Анкер АНТЕХ изготавливается в четырех исполнениях для установки в грунтах различных типов:

    • АНТЕХ (исп.1) – анкер грунтовый травмобезопасный (грунт средней и высокой плотности);
    • АНТЕХ (исп.2) – анкер грунтовый травмобезопасный (грунт низкой и средней плотности);
    • АНТЕХ (исп.3) – анкер грунтовый травмобезопасный (грунт средней и высокой плотности, твердый и мерзлый грунт);
    • АНТЕХ (исп.4) – анкер грунтовый травмобезопасный (грунт высокой плотности, мерзлый грунт, асфальт).

    Описание анкера грунтового травмобезопасного АНТЕХ:

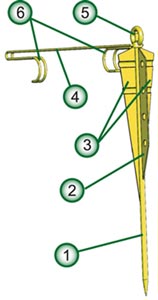

    Анкер содержит стержень (1 на рис.1) из углеродистой стали с несъемным закаленным острием и лемехами (3 на рис.1) клиновидной формы.

    На стержне (1 на рис. 1) анкера с помощью сварки закреплена пластина (2 на рис. 1) с отверстиями для крепления карабинов растяжек, распределенными вдоль стержня (1 на рис. 1). Пластина (2 на рис. 1) выполняет также функции ребра жесткости, которое предотвращает изгиб стержня и боковое смещение анкера в грунте в результате натяжения растяжек. Анкер полностью оцинкован.

    Анкер снабжен кожухом-держателем (1 на рис. 1), который предотвращает травмирование работников об острие стержня при хранении и транспортировке и выполняет функции держателя для предотвращения травмирования рук работников при погружении (забивании) анкера в грунт.

    Кожух-держатель (4 на рис. 1) шарнирно соединен с оголовком (5 на рис. 1) стержня (1 на рис. 1) во избежание потери во время хранения, транспортирования и эксплуатации. Кожух-держатель (4 на рис. 1) снабжен крючьями (6 на рис. 1) для намотки каната растяжки.

    Оголовок (5 на рис. 1) анкера выполнен из вязкого металла для предотвращения образования осколков в результате ударов, наносимых при погружении анкера в грунт и травмирующих глаза.

    Для обеспечения возможности переноски на плече анкер снабжен ременной петлей.

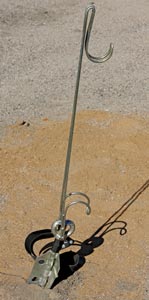

               Рис. 1. Внешний вид анкера в рабочем положении                               Рис. 2. Анкер АНТЕХ™, установленный в грунте с кожухом-держателем,                                                                                                                                 поднятым для обозначения места установки анкера

  • Комплект поставки АНТЕХ

    № Наименование Количество
    1 Анкер грунтовый травмобезопасный АНТЕХ 1
