Устройства раскрепляющие

УР-3 — устройство раскрепляющее

Код товара: 50431
    • Гарантия

      12 месяцев

    Назначение устройства раскрепляющего УР-3:

    Раскрепляющее устройство УР-3 представляет собой приспособление для дополнительного крепления и поддержания опор линий электропередач, работающих под напряжением 4-10 кВ. Благодаря данному устройству обеспечивается безопасность оперативного персонала при выполнении работ как на деревянных, так и железобетонных опорах.

    Приспособление широко используется ремонтными бригадами при устранении послействий аварий, при проведении испытаний контроля проводов на предмет износа и старения изоляции, а также персоналом, обслуживающим ЛЭП.

    Устройство устанавливается на опорах, недостаточно прочно и устойчиво закрепленных в грунте или в бетоне, вследствие изменения характеристик окружающей среды (в частности, заболачивания или вспучивания грунта, появления трещин в бетоне), а также вследсвие изменения параметров самой опоры (например, из-за несоблюдения правил установки, возможного гниения древесины или из-за наклона опор под действием тяжести проводов).

    Особенности работы устройства раскрепляющего УР-3:

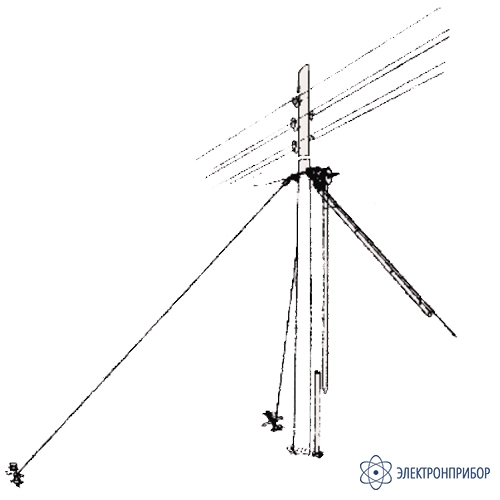

    Якоря УР-3 вбиваются в землю по периметру вокруг опоры, фиксирующее устройство, включающее в себя привод и скоюы для более прочного крепления, устанавливается непосредственно на саму опору и при помощи оттяжек с карабинами, соединенных с якорями, устройство закрепляет опору. Цепной захват поднимается на опору посредством сборной штанги, состоящей из четырех звеньев, и закрепляется на опоре винтовым зажимом. Никакого специального инструмента при этом не требуется, весь процесс установки производится вручную, не прибегая к подъему на опору.

    Функциональные особенности устройства раскрепляющего УР-3:

    Благодаря простоте конструкции и легкости сборки и монтажа, устройство удобно переносить и оперативно использовать в любых ситуациях. Кроме того, УР-3  способно выдерживать следующие виды нагрузок:

    • транспортную тряску с ускорением 30 м/c2 при частоте от 80 до 120 в минуту;
    • температуру от -60 до + 50°С.
  • Технические характеристики устройства раскрепляющего УР-3:

    Параметр Значение
    Минимальный диаметр зажимаемой деревянной опоры 160 мм
    Максимальный диаметр зажимаемой деревянной опоры 250 мм
    Сечение зажимаемой железобетонной опоры, не более 250х290 мм
    Допустимая нагрузка на устройство, приложенная к опоре на высоте 8,2 м от уровня земли 500 кг
    Допустимая статическая нагрузка на соединение карабина с петлей оттяжки 600 кг
    Длина штанги в собранном виде 5,5 м
    Длина оттяжки 15 м
    Масса устройства (без учета массы оттяжек и якорей), не более 8 кг
    Масса всего комплекта, не более 33 кг
  • Комплект поставки УР-3

    Наименование Количество
    1 Устройство фиксирующее, состоящее из скобы, привода, на котором расположен шкив с «бесконечной» петлёй и углового шарнира 1
    2 Штанга сборная, предназначенная для подъёма фиксирующего устройства, состоящая из 4-х звеньев с соединительными муфтами и подпятником  1
    3 Оттяжки из полиамидного троса с карабинами, служащие для фиксации положения опоры относительно земли 3
    4 Якоря, служащие для крепления оттяжек  2
