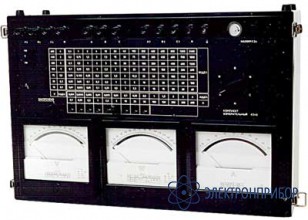

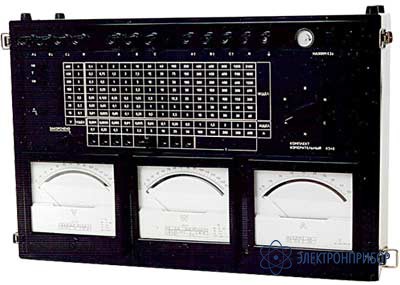

К540 — измерительный комплект

Код товара: 20456

  • Назначение и область применения комплекта К540:

    Комплект измерительный К540 переносной предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.

  • Основные технические характеристики прибора К540:

    • По точности встроенные в комплект измерительные приборы соответствуют:

      • амперметр – классу точности 0,5;
      • вольтметр на диапазоне измерений с конечным значением 15 V – классу точности 2,5, с конечным значением 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5;
      • ваттметр при номинальном напряжении 15 V – классу точности 2,5, при номинальном напряжении 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5.
    • Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра:

      Прибор комплекта Конечное значение диапазона измерений Область частот (частота), Hz Примечание
      нормальная(нормальное значение) рабочая
      Амперметр 0,1 А
      0,25 А
      0,5 А
      1,0 А
      2,5 А
      5 А
      10 А      		 45 — 65 Св.65 до 500
      25 A
      50 А      		 –
      100 А
      150 А
      200 А
      300 А
      600 А      		 50 При использовании трансформатора тока УТТ-5М (класс точности — 0,2)
      Вольтметр 15 V
      30 V      		 45-65
      75 V Св. 65 до 400
      150 V
      300 V
      450 V
      600 V      		 Св. 65 до 500

    • Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта (Номинальный коэффициент мощности ваттметра – 1):

      Номинальные токи, А Номинальные напряжения, V Область частот (частота), Hz Примечание
      нормальная (нормальное значение) рабочая
      От 0,1 до 10 15 и 30 45 – 65 –
      75 Св. 65 до 400
      От 150 до 600 Св. 65 до 500
      25 и 50 От 15 до 600 –
      От 100 до 600 От 15 до 600 50 – При использовании трансформатора тока УТТ-5М

    • Габаритные размеры комплекта не более 505 х 330 х 190 мм.
    • Масса комплекта не превышает 15 кг.

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

  • Рекомендуемые замены К540
