Оборудование для сварки проводов

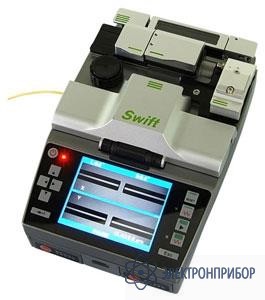

Swift F1 ILSINTECH — cварочный аппарат

Код товара: 30342
    • Гарантия

      12 месяцев

    • Производитель

      ILSINTECH

    • Артикул

      IL-Swift F1+

    Назначение аппарата Swift F1 ILSINTECH:

    Swift F1 — идеальное решение для монтажа пассивных оптических сетей (PON). Аппарат позволяет приваривать оптические коннекторы напрямую к волоконно-оптическому кабелю, что значительно упрощает и ускоряет разводку волокна до абонента.

    Сварочный аппарат SWIFT F1 ILSINTECH представляет собой легкое и компактное устройство, совмещающее в себе сварочный аппарат, прецизионный скалыватель, термостриппер, печку для термоусадки и систему очистки волокна.

    SWIFT F1 отличается от других сварочных аппаратов тем, что помимо обычной сварки/термоусадки, он позволяет за 1 минуту оконечить волокно адаптером с прямой или угловой полировкой. При этом процедура не требует высокой квалификации персонала, и может быть выполнена любым монтажником. Быстрая и качественная установка коннекторов очень важна при построении и запуске в эксплуатацию волоконно-оптических сетей FTTH.

    Сварочный аппарат SWIFT F1 позволяет в течении нескольких минут изготовить оптический шнур любой длины и с любыми коннекторами.

  • Технические характеристики аппарата Swift F1 ILSINTECH:

    Параметр Описание
    Типы применяемых волокон SMF (ITU-T G.652, G.657, G.657A)
    MMF (ITU-T G.651)
    DSF (ITU-T G.653)
    NZDSF(ITU-T G.655)
    Диаметр волокна 125 мкм, совместимые кабели 0.25 мм, 0.9 мм, 2 мм, 3 мм, Indoor Cable
    Длина зачищенного участка 250 мкм (Оболочка): 8 ~ 16 mm
    250 мкм ~ 1000 мкм: 16 mm
    Средние потери SMF: 0.03 дБ
    MMF: 0.02 дБ
    DSF: 0.06 дБ
    NZDSF: 0.06 дБ
    Коэффициент отражения > -60 дБ
    Выравнивание По оболочке
    Время сварки Сварка - 7 с
    Термоусадка - 20 с(26 мм), 36 с (40 мм)
    Программы Сварка - 40 шт
    Термоусадка - 13 шт
    Сохранение результатов Последние 2000 сварок
    Количество циклов сварка/термоусадка от батареи 100 циклов
    Цикл жизни электродов 3000 сварок
    Механический тест на прочность 1.96N
    Внешние интерфейсы USB 2.0, RCA, внешнее питание
    Питание DC 14,8 В
    Батарея емкостью (5600 мА/ч)
    100-240В AC Адаптер
    Дополнительное питание DC 12 В, от автомобильного прикуривателя
    Рабочая высота 0 ~ 5000 м над уровнем моря
    Рабочая температура От -10 до +50 °C, при влажности до 95%
    Температура хранения От -40 до +80 °С
    Размеры (ШхГхВ) 135 х 200 х 82 мм
    Вес (с батареями) 1,5 кг
  • Комплект поставки Swift F1 ILSINTECH

    Наименование Количество
    Сварочный аппарат SWIFT F1 в комплекте со скалывателем, термостриппером, печкой для термоусадки и дозатором спирта 1
    Сетевой AC адаптер F1-1 1
    Зарядное устройство F1-2 1
    Аккумуляторная батарея F-1B 2
    Держатель волокна, пара 1
    Электроды EI-19 1
    Чемодан для переноски 1
    Руководство по эксплуатации 1
