Приборы контроля водно-химических режимов

МАРК-509А анализатор растворенного водорода

Код товара: 42484
  • 64864-16

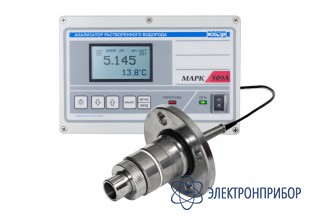

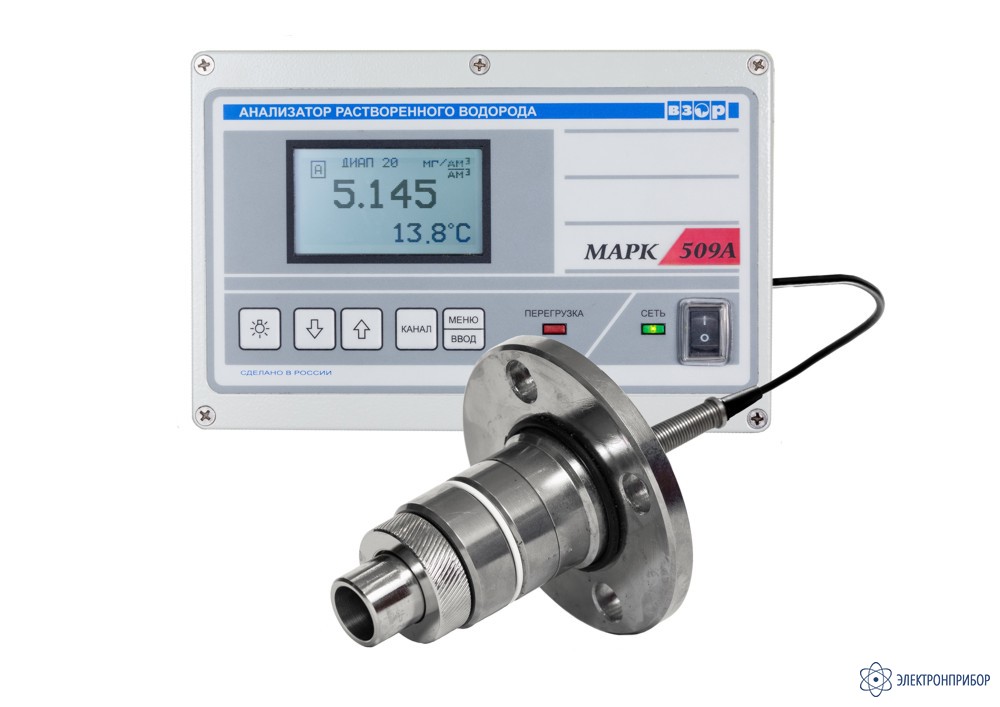

    Анализатор растворенного водорода МАРК-509А Анализатор растворенного водорода МАРК-509А

    • Гарантия

      4 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64864-16 до 31.08.2031

    • Реестр промышленной продукции РФ

      10537018

    • Производитель

      ВЗОР, Россия

    Сертификаты

    Назначение анализатора растворенного водорода МАРК-509А:

    Анализатор растворенного водорода МАРК-509А предназначен для непрерывного измерения концентрации растворенного водорода (КРВ) и температуры водных сред с избыточным гидростатическим давлением до 20 МПа. Области применения: контроль растворенного водорода в первом контуре атомных станций.

    Особенности анализатора растворенного водорода МАРК-509А:

    • Два независимых канала измерений: свободно программируемые диапазоны измерения.
    • Уникальная защищенная патентом конструкция датчика:
      - стабильность работы при изменениях гидростатического давления;
      - допустимая кратковременная (до 5 мин) перегрузка по давлению (гидроудар) – до 40 МПа;
      - время установления показаний анализатора при измерении КРВ не более 7 мин;
      - простая и быстрая замена мембраны;
      - датчик не боится «высушивания»;
      - межградуировочный интервал – 6 месяцев.
    • Связь с внешними устройствами:
      - гальванически развязанные токовые выходы 4-20/0-20 мА;
      - порт RS-485. Протокол обмена MODBUS RTU;
      - программируемые уставки с выходом типа "сухой контакт".
    • Срок службы – не менее 10 лет.
    • Наработка на отказ – 40 000 часов.

    Габаритные и присоединительные размеры анализатора растворенного водорода МАРК-509А:

    Рис.1. Блок преобразовательный МАРК-509А щитового исполнения

    Рис.2. Блок преобразовательный МАРК-509А настенного исполнения

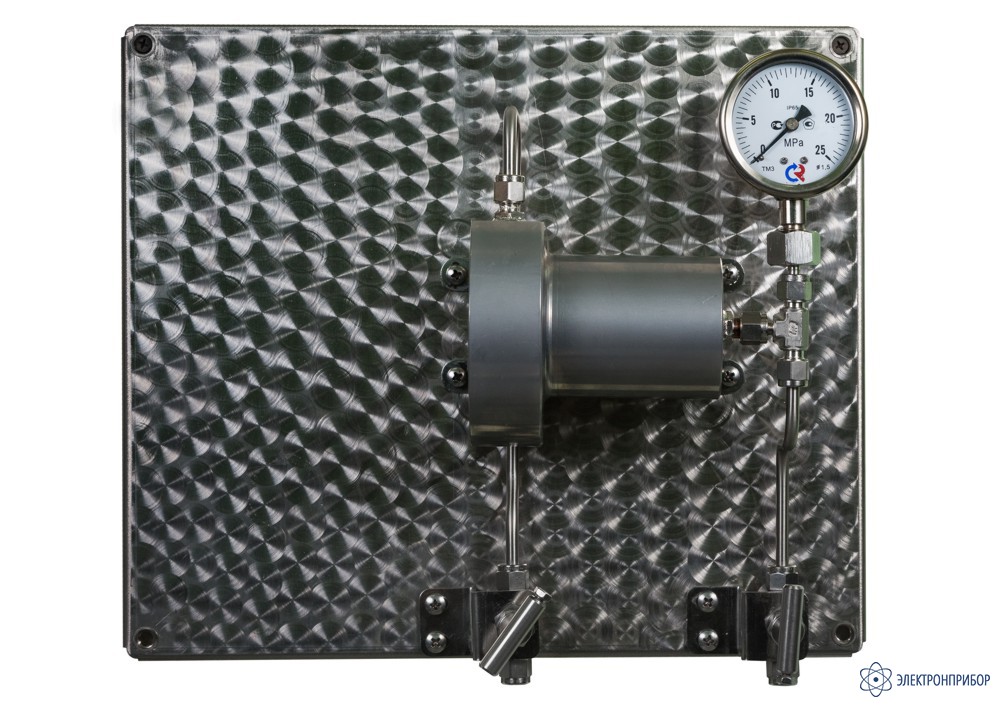

    Рис.3. Гидропанель ВР77.12.000 для МАРК-509А

    Рис.4. Датчик ДВ-509АВД для МАРК-509А

    Рис.5. Кюветы проточные МАРК-509А

  • Технические характеристики анализатора растворенного водорода МАРК-509А:

    Параметр Диапазон Дискретность Точность
    КРВ, мкг/дм3 0-200001 0,1 ±(10+0,03*А), где
    А - измеренное значение
    Температура °C 0-70 0,1 ±0,3
    Параметр Значение
    Блок преобразовательный (настенное исполнение) ДК-509АВД
    Габаритные размеры, мм 266 × 170 × 95 Ø 110 × 190
    Вес, кг 2,6 1,5
    Электропитание 220 В, 50 Гц / 10 В·A
    Токовый выход 0-5/ 4-20/ 0-20 мА
    Цифровой интерфейс RS-485, протокол обмена ВЗОР, ModBus RTU
    Требования к среде
    Температура, C° +15 … +50 (анализатор), 0..+70 (датчик)
    Давление, МПа не более 20,0
    рН 4-12 (анализатор), 6-12 (датчик)
    Расход пробы, дм3/ мин 0,1-0,5

    1 программируемый.

  • Комплект поставки МАРК-509А

    № Наименование Количество
    1 Блок преобразовательный МАРК-509А 1
    2 Датчик водородный ДВ-509АВД 1
    3 Электролит 1
    4 Устройство для градуировки ДВ-509АВД 1
    5 Комплект запасных частей к датчику 1

    Дополнительная комплектация МАРК-509А

    (Поставляется за отдельную плату)

    № Наименование
    1 Датчик водородный ДВ-509АВД для второго канала
    2 Гидропанель
    3 Кювета проточная
    4 Вставка кабельная до 95 метров
    5 Устройство для поверки
