НИСС — набор инструмента для сварки скруток

Код товара: 54328
  • Сведения о характеристиках, комплекте поставки и внешнем виде могут отличаться от представленных на сайте. Актуальную информацию уточняйте у менеджеров при заказе.

    • Гарантия

      12 месяцев

    • Артикул

      05554

    Назначение набора инструмента для сварки скруток НИСС:

    Набор для сварки скруток НИСС предназначен для электродуговой сварки одножильных проводов при проведении монтажных и ремонтных работ. Сварка выполняется неплавящимся медно-угольным электродом, которого хватает более чем на 1000 соединений. Осуществляется сварка не только силовых проводов сечением 1,5 кв.мм., но и сварка охранных, пожарных сигнализаций, автоэлектрике и областях, где требуется сварка проводов тонкого сечения. Соединение сваркой полностью соответствует требованиям ПУЭ, не требует обслуживания, отличается прочностью и пожаробезопасностью, у такого соединения практически отсутствует переходное сопротивление.

    В состав данного набора входят защитные очки с авто-затемнением, которые в отличии от очков газосварщика, имеют реальную защиту от сварочной дуги, а так же сквозь них хорошо видно сам свариваемый проводник и держатель с электродом.

    Подготовка к эксплуатации набора инструмента для сварки скруток НИСС:

    Перед началом работы необходимо зачищать нагар с конца электрода, не покрытого медной фольгой, а также губки плоскогубцев тканью. Зачистить ножом медную фольгу на длину около 25 - 30 мм.

    Сварочный инвертор подготавливается и эксплуатируется в соответствии с инструкцией по эксплуатации.

    Порядок работы набора инструмента для сварки скруток НИСС:

    Концы соединяемых проводников перед сваркой необходимо зачистить от изоляции на 70 - 80 мм. После этого их скручивают любым удобным способом и обрезают настолько, чтобы длина скрутки равнялась примерно 50 мм.

    Далее следует надеть средства защиты и подготовить сварочный инвертор:

    • установить электрод в отверстии держателя и затянуть винтом;
    • подключить сварочные провода с держателем массы и электрода к сварочному инвертору;
    • подключить сетевой шнур питания к сети;
    • включить инвертор и установить необходимый ток.

    Рекомендованные значения тока:

    • для сварки двух проводов сечением 1,5 мм² необходимо значение тока 70-75 А;
    • скрутку трех таких проводов сваривают током 80-90 А;
    • два-три провода сечением 2,5 мм² нужно сваривать током 80-100 А;
    • три-четыре таких же провода соединяются при использовании тока 100-120 А.

    Скрутка удерживается держателем массы (плоскогубцы с проводом) и кратковременными касаниями медно-угольным электродом конца скрутки зажигается дуга, которая и сваривает медные жилы.

    Время горения дуги не должно превышать 1-2 с, иначе это грозит перегревом и оплавлением изоляции, что недопустимо.

    В результате сварки на конце скрутки должна получиться застывшая капля металла - шарик. Остывшее соединение осматривают на предмет брака, и, если нареканий на сварку нет, изолируют любым доступным способом.

    Меры предосторожности:

    Эксплуатация сварочного инвертора допускается только в соответствии с паспортом на данный инвертор. Запрещается сварка проводов, находящихся под напряжением. Для проверки отсутствия напряжения в наборе есть отвертка-пробник индикаторная.

    Обязательно использование средств защиты:

    • закрытая рабочая одежда;
    • сварочные краги (в комплекте);
    • защитные очки (в комплекте).

  • Технические характеристики набора инструмента для сварки скруток НИСС:

    Параметр Значение
    Напряжение питания сеть 220 В, 50 Гц
    Габариты 250*200*270 мм
    Масса набора в полном комплекте 4,4 кг

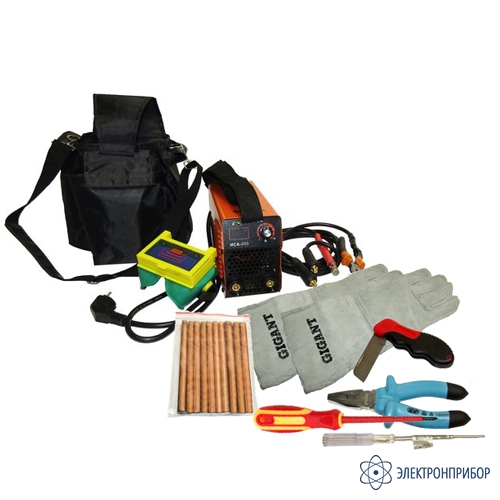

  • Комплект поставки НИСС

    № Наименование Количество
    1 Плоскогубцы 160-200 мм изолированные до 1000 В 1
    2 Нож кабельный изолированный до 1000 В 1
    3 Отвертка-пробник индикаторная 1
    4 Отвертка шлицевая 6,5х150 мм изолированная до 1000 В 1
    5 Очки защитные для дуговой сварки “хамелеон” 1
    6 Перчатки-краги сварочные 1
    7 Инвертор сварочный 1
    8 Комплект сварочных проводов с держателем массы и электрода 1
    9 Электроды медно-угольные 10
    10 Паспорт 1
    11 Сумка 1
