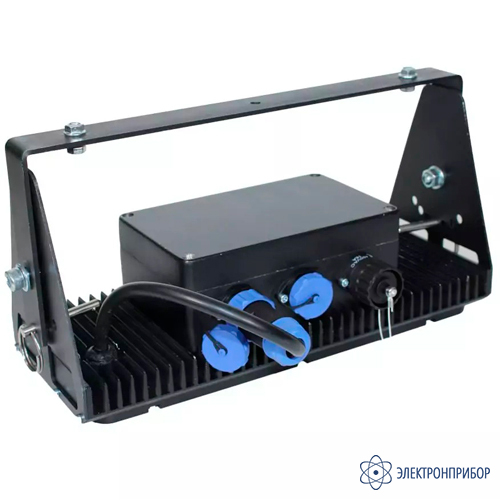

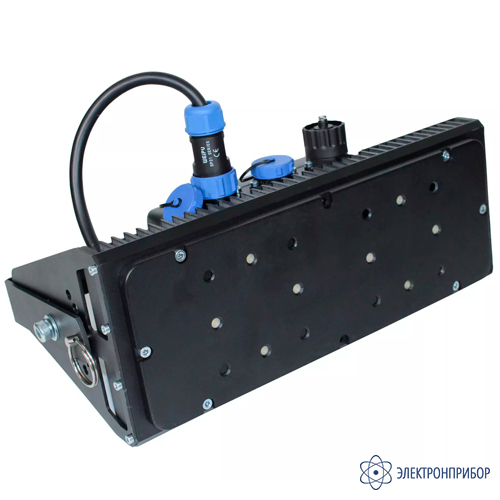

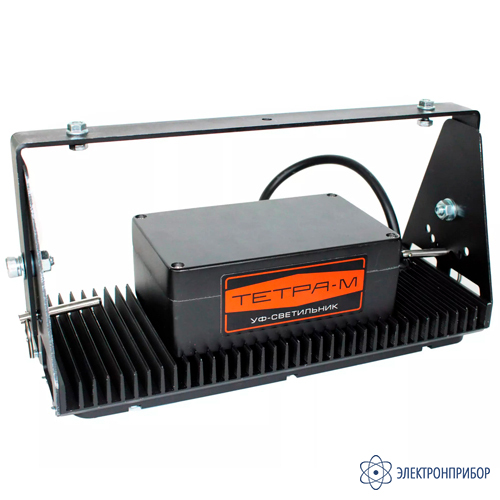

Тетра-М — стационарный светильник ультрафиолетового и белого света
Код товара: 82786-
-
Гарантия
1 год
Описание стационарного светильника ультрафиолетового и белого света Тетра-М:
Светильник Тетра-М является источником УФ-излучения при проведении неразрушающего контроля изделий, с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Уникальной особенностью светильника является возможность регулировки интенсивности видимого и УФ-света в соответствии с требованиями ГОСТ 18442-80. На текущий момент на рынке нет аналогичных технических решений.
Светильник Тетра-М полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011 т.к. все заявленные параметры интенсивности УФ света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1 %, что делает данный светильник максимально безопасным для потребителя: интенсивность белого света в УФ-свете менее 20 лк.
Стационарный светильник УФ-излучения с длиной волны 365 нм обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Отличительные особенности стационарного светильника ультрафиолетового и белого света Тетра-М:
- регулируемая интенсивность УФ-излучения до 6000 мкВт/см2 и дополнительный видимый свет служат для универсального применения;
- высококачественные светодиоды, используемые в данном светильнике, позволяют непрерывно использовать светильник более 8 часов без остановки, что делает его отличным решением для работы в составе стационарных установок или организованных рабочих мест;
- пик интенсивности УФ света достигается в момент включения светильника и стабилен на протяжении всего времени работы.
Основные конструктивные особенности стационарного светильника ультрафиолетового и белого света Тетра-М:
- герметичный и ударопрочный корпус – устойчивость к любым условиям;
- пассивное охлаждение – бесшумная работа без вентилятора;
- линза без помутнения – равномерная засветка в течение всего срока службы.
Применение стационарного светильника ультрафиолетового и белого света Тетра-М:
Светильник Тетра-М полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011 т.к. все заявленные параметры интенсивности УФ света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1 %, что делает данный светильник максимально безопасным для потребителя: интенсивность белого света в УФ-свете менее 20 лк.
Регулируемая интенсивность УФ-излучения до 6000 мкВт/см2 и дополнительный видимый свет служат для универсального применения. Длина волны УФ-излучения составляет 365 нм, что обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Пик интенсивности УФ света достигается в момент включения светильника и стабилен на протяжении всего времени работы.
Высококачественные светодиоды, используемые в данном светильнике, позволяют непрерывно использовать светильник более 8 часов без остановки.
-
-
Технические характеристики стационарного светильника ультрафиолетового и белого света Тетра-М:
Параметр Значение Источник освещения УФ-светодиоды, шт 8 Светодиоды белого света, шт 8 Длина волны с пиком излучения, нм 365 ± 5 Диапазон интенсивности УФ-излучения, мкВт/см2 от 300 до 6000 Диаметр пятна с интенсивностью УФ облучения не менее 1000 мкВт/см2, на расстоянии 38 см от источника, мм, не менее 450 на 320 Диаметр пятна с интенсивностью УФ облучения не менее 2000 мкВт/см2, на расстоянии 38 см от источника, мм, не менее 370 на 260 Засветка видимым спектром в режиме УФ-облучения при максимальном значении УФ, лк, не более 20 Напряжение питания, В 220 Корпус осветителя алюминиевый сплав, пластик Габариты изделия (длина х толщина х высота) Осветитель, мм 334 х 120 х 161,5 Блок управления, мм 142 х 80 х 81 Масса изделия Осветитель, кг, не более 3,4 Блок управления, кг, не более 0,3 Условия эксплуатации температура окружающей среды, °С -20 … +50 относительная влажность при температуре 35 °С, %, не более 95 атмосферное давление, кПа 70 … 106,7 Условия визуального выявления протяженных индикаторных следов дефектов (соотношение ширины следа и ширины раскрытия дефекта 10:1):
Класс чувствительности Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ) Освещенность, лк, при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп относительные единицы мкВт/см2 люминесцентных накаливания комбинированная общая комбинированная общая I 300-100 3000-1000 2500* 750 2000* 500 II - - - - - - III 150±50 1500±500 2000 500 1500 400 IV 75±25 750±250 750 300 500 200 Технологический до 50 до 500 - - - - *При цветном методе с диффузионным проявлением допускается принимать значения соответственно 4000 и 3000 лк. -
Комплект поставки Тетра-М

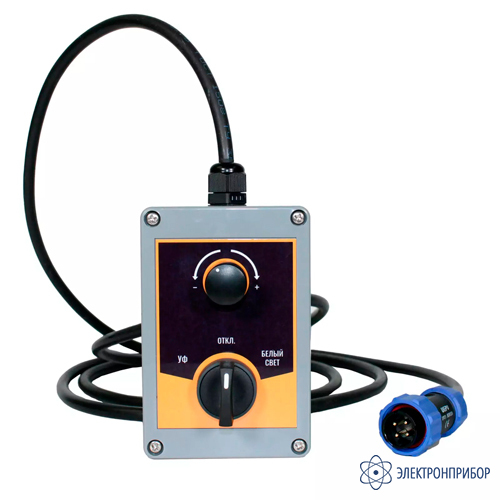

№ Наименование Количество 1 Cтационарный светильник ультрафиолетового и белого света Тетра-М 1 2 Блок управления 1 3 Кабель соединительный до блока управления 1 4 Кабель сетевой для блока питания 3 м 1 5 Руководство по эксплуатации, совмещенное с паспортом 1 -
