МАНОМ-4 — анализатор акустического шума
Код товара: 61548-
-
Гарантия
18 месяцев
Назначение анализатора акустического шума МАНОМ-4:
Анализатор акустического шума МАНОМ-4 (шумомер-анализатор) предназначен для измерения уровня звука с частотными характеристиками А, В, С, уровня звукового давления в диапазоне частот от 20 Гц до 20 кГц, уровня звукового давления в октавных и третьоктавных полосах в диапазоне частот от 20 Гц до 16 кГц, измерение эквивалентного уровня Leq. Питание шумомера-анализатора - от источника постоянного тока напряжением 12 В или через сетевой адаптер от источника переменного тока напряжением 220 В частотой 50 Гц. 1 класс по ГОСТ 17187, МЭК 60804.
Область использования МАНОМ-4 – измерение уровня шума при работе промышленного и бытового оборудования и механизмов, оценка спектрального состава измеряемого шума и проведение экспресс-диагностики исследуемых механизмов в промышленности при разработке и контроле качества изделий.
Описание анализатора акустического шума МАНОМ-4:
Для измерения шума в составе шумомера-анализатора МАНОМ-4 используется измерительный микрофон, состоящий из капсюля микрофонного конденсаторного М101 ТУ 25-06.1119-88 и предусилителя микрофонного ВПМ-101. Электрический сигнал, поступающий с выхода измери-тельного микрофона, преобразующего при акустических измерениях звуковое давление в электрический сигнал, подастся на вход измерительного канала шумомеров-анализаторов, в аналоговом тракте согласования и усиления которого приводится к входному диапазону встроенного аналого-цифрового преобразователя и преобразуется им в цифровую форму.
Цифровой сигнальный процессор, составляющий вычислительно-управляющее ядро анализатора, с помощью программного обеспечения, хранящегося во встроенном постоянном запоминающем устройстве, накапливает во встроенной буферной памяти и обрабатывает поступающие от аналого-цифрового преобразователя измерительные данные, управляет заданными режимами и установками процесса измерения, обрабатывает команды с клавиатуры прибора, выводит результаты измерений на встроенный жидкокристаллический индикатор, осущссталяст связь прибора с компьютером через последовательный интерфейс.

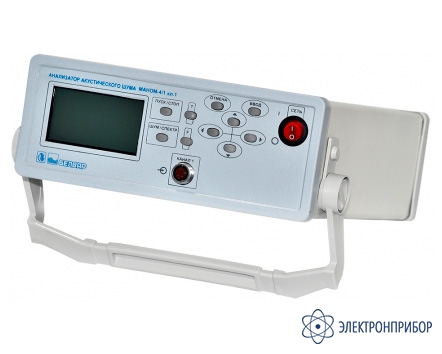

Конструктивно шумомер-анализатор МАНОМ-4 реализован в металлическом корпусе с ручкой, на передней панели которого расположены жидкокристаллический индикатор с подсветкой, клавиатура, сетевой выключатель питания с подсветкой и разъемы унифицированных измерительных каналов, количество которых зависит от исполнения прибора. К этми разъемам могут быть подсоединены измерительные микрофоны - МАНОМ-4 (1 микрофон), МАНОМ-4 (2 микрофона) и МАНОМ-4 (4 микрофона). На задней панели приборов расположены разъем питания и разъем интерфейса RS-232 для подключения шумомеров-анализаторов к компьютеру посредством стандартного интерфейсного кабеля.
Питание шумомера-анализатора осуществляется от источника постоянного тока напряжением 12 В. В комплекте прибора имеется сетевой адаптер питания, позволяющий подключать шумомер-анализатор к сети переменного тока напряжением 230 В.
Основные функции анализатора акустического шума МАНОМ-4:
- Измерение уровня звука с частотными характеристиками A, B, С, ЛИН;
- Измерение уровня звукового давления в диапазоне частот от 20 Гц до 20 кГц;
- Измерение эквивалентного уровня звукового давления в октавных и третьеоктавных полосах;
- Оценка спектра звукового давления;
- Одновременное измерение уровня шума в 4-х точках на расстоянии до 8 метров друг от друга.
-
-
Технические характеристики анализатора акустического шума МАНОМ-4:
Параметр Значение Диапазон измерений 25 – 140 дБ Основная погрешность ≤ ±0,7 дБ (94 дБ, 1 кГц) Динамический диапазон ≥ 63 дБ Диапазон частот 20 Гц – 20 кГц Частотные характеристики А, В, С и ЛИН Временные характеристики S, F, I Интерфейс RS-232 Индикатор 4х разрядный ЖК с подсветкой Питания 12 В, 10 В·А, сетевой адаптер ~230 В, 20 В·А Габаритные размеры 315×270×105 мм Масса 1,5 кг (без микрофонов) -
Комплект поставки МАНОМ-4
№ Наименование МАНОМ-4 (1 микрофон) МАНОМ-4 (2 микрофона) МАНОМ-4 (4 микрофона) 1 Анализатор акустического шума МАНОМ-4 1 1 1 2 Капсюль микрофонный конденсаторный М-101 1 2 4 3 Предусилитель микрофонный ВПМ-101 1 2 4 4 Эквивалент капсюля микрофонного 1 1 1 5 Вилка 1 1 1 6 Сетевой адаптер питания L24D12M-P1J 1 1 1 7 Разъем питания DJK-11A 1 1 1 8 CD-R диск с программным обеспечением интерфейса 1 1 1 9 Руководство по эксплуатации 1 1 1 10 Методика поверки 1 1 1 11 Коробка для комплекта пренадлежностей 1 1 1 12 Коробка 1 1 1 -
