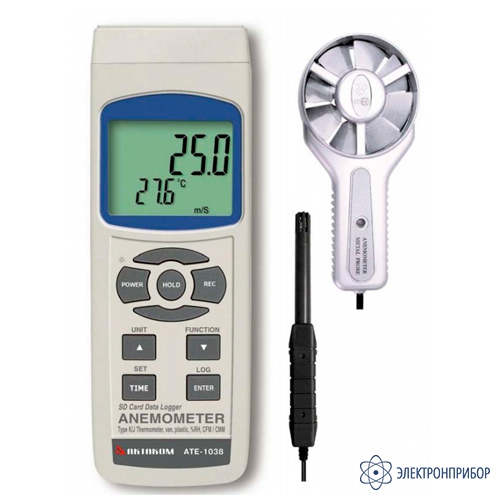

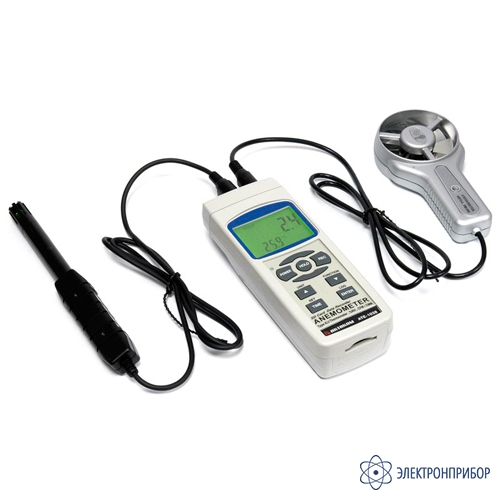

АТЕ-1038 — крыльчатый анемометр-регистратор с выносным датчиком

Код товара: 49279
  • Назначение крыльчатого анемометра-регистратора с выносным датчиком АТЕ-1038:

    Портативный анемометр АТЕ-1038 является комбинированным прибором для измерения параметров воздушного потока, температуры и относительной влажности окружающей среды, температуры контактным методом при помощи термопар. Прибор снабжен усиленной металлической крыльчаткой с шарикоподшипниками низкого трения, которая позволяет проводить измерения даже при больших скоростях воздушного потока (до 35 м/с). Помимо измерения скорости и температуры потока воздуха, прибор позволяет вычислять объем проходящего через крыльчатку воздуха, а внешний датчик влажности делает возможным вычисления точки росы и температуры смоченного термометра. АТЕ-1038 может подключаться к компьютеру, а, кроме того, имеется возможность сохранения измеренных данных на карту SD в формате Excel в режиме реального времени без использования специального программного обеспечения.

    Особенности чашечного анемометра-регистратора с выносным датчиком АТЕ-1038:

    • измерение скорости воздушного потока, температуры воздушного потока, объема воздушного потока, относительной влажности, точки росы, температуры смоченного термометра, температуры контактным способом термопарами K и J типа;
    • микропроцессорное управление;
    • датчик скорости воздуха: усиленная металлическая крыльчатка диаметром 72 мм с шарикоподшипниками низкого трения;
    • температурный датчик: прецизионный термистор;
    • функция удержание данных;
    • фиксация максимального и минимальных значений;
    • сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения;
    • ручной и автоматический режим регистратора данных;
    • запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора;
    • регулировка задания времени выборок в автоматическом режиме от 1 с до 3600 с;
    • использование SD-карт объемом от 1 до 16 ГБ (рекомендовано до 4 ГБ);
    • возможность индикации скорости воздушного потока в м/с, км/ч, милях/ч, узлах, футах/мин; температуры °С или °F; объема воздушного потока м3/мин или фут3/мин;
    • задание площади сечения воздуховода от 0,001 до 30000 м2 (от 0,01 до 32293 фут2);
    • включение/выключение функции автоматического отключения прибора;
    • время измерения 1 сек;
    • сверхбольшой жидкокристаллический дисплей (52х38 мм) с подсветкой;
    • последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АСЕ-1025 ии широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
  • Технические характеристики крыльчатого анемометра-регистратора с выносным датчиком АТЕ-1038:

    Измеряемый / Вычисляемый параметр Диапазон Разрешение Точность
    Скорость воздушного потока 0,4 … 35,0 м/с 0,1 м/с ±(2%Vизм +0,2 м/с)
    1,4 … 126,0 км/ч 0,1 км/ч ±(2%Vизм +0,8 км/ч)
    1,0 … 78,3 миль/ч 0,1 миль/ч ±(2%Vизм +0,4 миль/ч)
    0,8 …68,0 узлах 0,1 узел ±(2%Vизм +0,4 узел)
    79…6890 фут/мин 1 фут/мин ±(2%Vизм +40 фут/мин)
    Температура воздушного потока (датчик в крыльчатке) °С 0°С … 80°С 0,1°С ±0,8°С (<60°С)
    °F 32°F … 176°F 0,1°F ±1,5°F
    Объем воздушного потока CMM 0…63000 м3/мин 0,001…1 м3/мин не нормируется
    CFM 0…2224900 фут3/мин 0,001…100 фут3/мин
    Относительная влажность воздуха ≥70% RH 5%...95% R.H. 0,1% R.H. ±(3%RHизм +1%RH)
    <70% RH ±3%RH
    Температура окружающей среды (датчик влажности) °С 0°С … 50°С 0,1°С ±0,8°С
    °F 32°F … 122°F 0,1°F ±1,5°F
    Точка росы (датчик влажности) °С -25,3°С … 48,9°С  0,1°С не нормируется
    °F -13,5°F … 120,1°F 0,1°F
    Температура смоченного термометра (датчик влажности) °С -21,6°С … 50°С 0,1°С не нормируется
    °F -6,9°F … 122°F 0,1°F
    Температура термопарами К тип -50°С … 1300°С 0,1°С ±(0,4% Tизм+ 0,5°С)
    -50,1°С … -100°С ±(0,4% Tизм+ 1°С)
    -58°F … 2372°F 0,1°F ±(0,4% Tизм+ 1°F)
    -58,1°F … -148°F ±(0,4% Tизм+ 1,8°F)
    J тип -50°С … 1200°С 0,1°С ±(0,4% Tизм+ 0,5°С)
    -50,1°С … -100°С ±(0,4% Tизм+ 1°С)
    -58°F … 2192°F 0,1°F ±(0,4% Tизм+ 1°F)
    -58,1°F … -148°F ±(0,4% Tизм+ 1,8°F)
    Параметр Значение
    Общие характеристики
    Питание 9 В (6 батарей типа ААх1,5 В)
    Рабочая температура 0 … 50°С
    Максимальный потребляемый ток 36 мА
    Масса 347 г
    Габаритные размеры прибора 182х73х47,5 мм
    Габаритные размеры крыльчатки Ø72 мм
    Длина датчик влажности 197 мм
  • Комплект поставки АТЕ-1038

    Наименование Количество
    1 Анемометр-регистратор АТЕ-1038 1

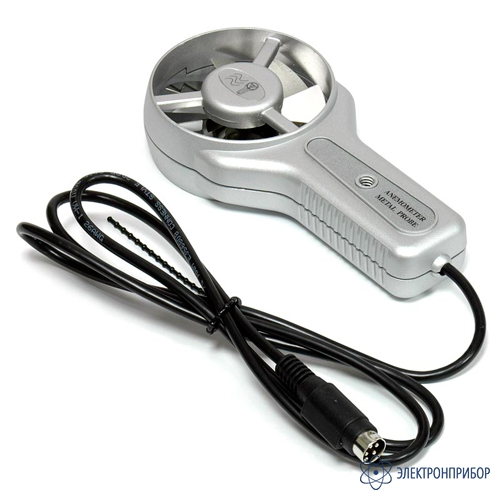

    2 Металлическая крыльчатка 1

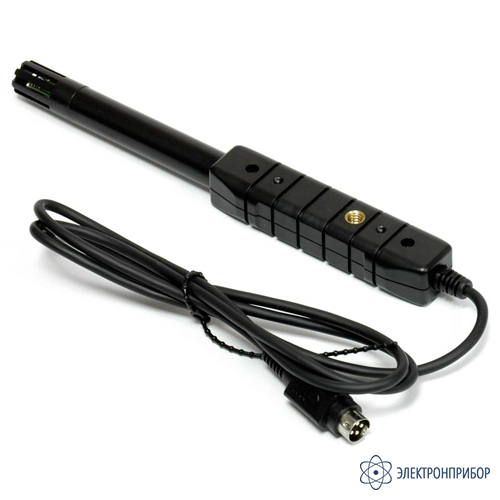

    3 Датчик влажности 1

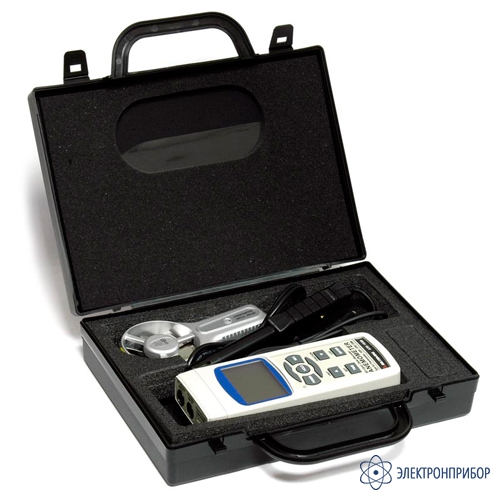

    4 Футляр 1
    5 Руководство по эксплуатации 1
