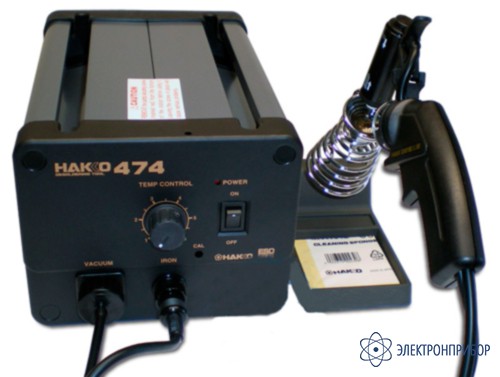

HAKKO 474-74 — антистатическая демонтажная установка для многослойных печатных плат
Код товара: 34782-
-
Производитель
-
Артикул
474-74 HAKKO
Особенности антистатической демонтажной установки HAKKO 474-74
Система подачи тепла
В обычных системах для демонтажа передача тепла осуществляется неэффективно из-за малого, но оказывающего значительное влияние воздушного зазора между нагревательным элементом и наконечником. Для преодоления этого теплового барьера температуру нагревающего элемента приходится увеличивать до значений, при которых существует реальная возможность повреждения печатных плат.
Поскольку в демонтажном пистолете Hakko 816 отсутствует воздушный зазор между нагревательным элементом и наконечником, передача тепла в нем осуществляется с минимальными потерями в наконечнике, что обеспечивает безопасное и эффективное удаление припоя даже при относительно низких рабочих температурах.
Система всасывания
Для удаления припоя из узких отверстий многослойных печатных плат требуется быстрое и сильное всасывание. Устройство для демонтажа HAKKO 474 оборудовано мощным насосом, который обеспечивает давление 350 мм рт. ст. через 0,1 секунды после запуска и 500 мм рт. ст. через примерно 0,3 секунды, при измерении у входного отверстия наконечника. Это делает HAKKO 474 значительно более мощным устройством, чем существующие системы для демонтажа.
Безопасность
Устройство HAKKO 474 изготовлено из антистатических материалов; его специальная конс- трукция предотвращает повреждение печатных плат и компонентов, вызванное электро- статическим разрядом. Кроме того, нагревательный элемент и двигатель включаются и выключаются при помощи схемы пересечения нулевого уровня для исключения выбросов напряжения. Наконец, изолирующий трансформатор полностью развязывает выходную цепь от сети питания.
Двойной фильтр
Пружинный фильтр и фильтр из керамической бумаги с высокой поглощающей способностью эффективно ограничивают количество припоя и флюса, попадающее в насос.
-
-
Технические характеристики антистатической демонтажной установки HAKKO 474-74
Параметр Значение Потребляемая мощность 100 Вт Выходное напряжение 24 В Генератор вакуума Вакуумный насос с двойным цилиндром Давление вакуума (макс.) 600 мм рт. ст. Скорость всасывания 15 л/мин Потенциал наконечника относительно земли < 2 мВ (типовое значение 1,2 мВ) Сопротивление между наконечником и землей < 2 Ом Внешние габариты (ширина, высота, глубина) 165 x 135 x 260 мм Вес Около 3,8 кг -
Комплект поставки HAKKO 474-74
Наименование Количество Очистительная губка 1 Подставка под пистолет 1 HAKKO 816 - демонтажный паяльник 1
