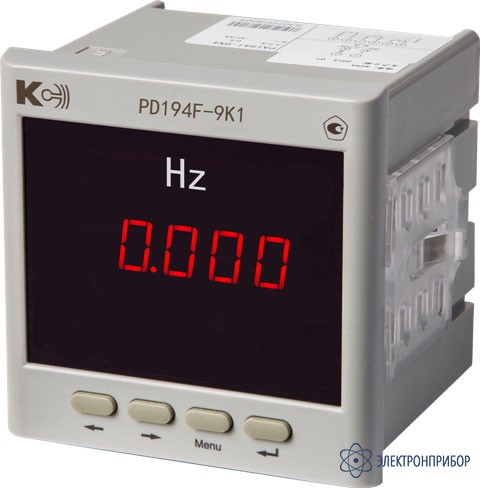

Частотомеры PD194F-9K1 предназначены для измерения частоты переменного тока в электрических сетях.
Частотомеры PD194F-9K1 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.
Приборы PD194F-9K1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.
Особенности частотомера PD194F-9K1:
Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
Цифровой интерфейс RS-485;
Протокол Modbus RTU;
Четыре кнопки на лицевой панели позволяют настраивать прибор;
Вход в меню настройки защищен паролем;
Меню позволяет сменить пароль, выбрать яркость индикатора, настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
Средняя наработка на отказ - 200000 часов;
Средний срок службы - 25 лет;
Межповерочный интервал - 6 лет.
Технические характеристики частотомера PD194F-9K1:
Параметр
Значение
Основные погрешности
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц
± 0,05
Пределы допускаемой основной приведенной погрешности преобразования (1) частоты на аналоговом выходе, %
± 0,5
Номинальные значения входного сигнала
Номинальное значение напряжения переменного тока, Uн, В:
100; 220; 380; 500 (2)
Диапазоны измеряемых сигналов
Диапазон значений входного напряжения
(0,3…1,2)·Uн
Диапазон измеряемых частот, Гц
от 45 до 65
Перегрузка на измерительном входе
Допустимая кратковременная перегрузка на входе
2·Uн в течение 10 с
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее
1
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В
от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более
4
Время установления рабочего режима после включения питания, мин, не более
5
Индикация
Тип индикатора
1-строчный светодиодный
Количество строк индикатора
1
Диапазон отображаемых значений (4)
0…9999
Период обновления результатов измерения, с, не более
1,1
Аналоговый выход
Количество
1
Тип (выбирается при заказе)
4-20 мА, 0-20 мА, 0-5 мА 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 0-20 мА, Ом, не более
350
- для выходов типа 0-5 мА, Ом, не более
750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее
20
- для выходов типа 0-10 В, кОм, не менее
20
Порт RS-485
Количество
1
Протокол связи
Modbus RTU
Скорость обмена, бод
2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных
10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее
100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы
2
- питание – выходы
2
- входы – выходы
1
Климатические условия
Эксплуатация / транспортирование и хранение
Температура окружающего воздуха, °С
-40…+70 / -50…+80
Относительная влажность, %
93 при +35 °С, без конденсации влаги
Высота над уровнем моря, м, не более
2500
Размеры и масса
Габаритные размеры передней панели, мм
96x96
Габаритная длина, мм
84,5
Вырез в щите, мм
91x91
Масса прибора, кг, не более
0,41
(1) При расчете приведенной погрешности преобразования частоты за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА; величина 20 мА – для аналогового выхода типа 4-20 мА, 0-20 мА; величина 5 В – для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В – для аналогового выхода типа 0-10 В.
(2) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).
