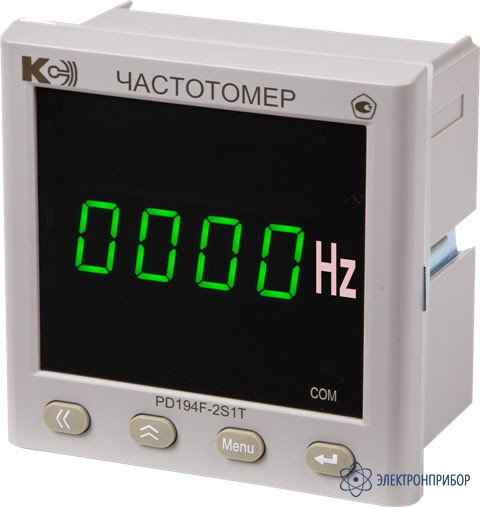

PD194F-2S1T — частотомер (1 порт RS-485, 1 аналоговый выход)

Код товара: 35409
  • 52915-13

    • Гарантия

      60 месяцев

    • Межповерочный интервал

      72 месяца

    • Госреестр СИ РФ

      52915-13 до 12.03.2018

    • Производитель

      КС, Россия

    Сертификаты

    Назначение частотомера PD194F-2S1T:

    Частотомеры PD194F-2S1T предназначены для измерения частоты переменного тока в электрических сетях.

    Частотомеры PD194F-2S1T оснащены четырьмя дискретными входами, двумя релейными выходами, а также цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений и контроля дискретных входов и релейных выходов.

    Приборы PD194F-2S1T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

    Особенности частотомера PD194F-2S1T:

    • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Цифровой интерфейс RS-485;
    • Протокол Modbus RTU;
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе состояние дискретных входов и релейных выходов, а также настраивать прибор. Вход в меню настройки защищен паролем;
    • Вход в меню настройки защищен паролем;
    • Меню позволяет сменить пароль, выбрать яркость индикатора, настроить интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения), задать режим и параметры работы релейных выходов;
    • Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485;
    • Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485;
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет;
    • Межповерочный интервал - 6 лет;
    • Имеется программное обеспечение для просмотра результатов измерений и настройки приборов.

  • Технические характеристики частотомера PD194F-2S1T:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,02
    Пределы допускаемой основной погрешности срабатывания реле в режиме аварийной сигнализации Равны пределам допускаемой основной погрешности измерения частоты
    Номинальные значения входного сигнала
    Номинальное значение напряжения переменного тока, Uн, В: 100; 220; 380; 500 (2)
    Диапазоны измеряемых сигналов
    Диапазон значений входного напряжения (0,3…1,2)·Uн
    Диапазон измеряемых частот, Гц от 45 до 65
    Перегрузка на измерительном входе
    Допустимая кратковременная перегрузка на входе 2·Uн  в течение 10 с
    Сопротивление измерительного входа
    Сопротивление входа, МОм, не менее 1
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 1-строчный светодиодный
    Количество строк индикатора 1
    Диапазон отображаемых значений (4) 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Релейные выходы
    Количество 2
    Нагрузка активная, перем. ток 250 В, 5А или  пост. ток 30В, 5A
    Дискретные входы
    Количество 4
    Тип «сухой контакт»
    Ток в замкнутом состоянии, мА, не более 4
    Напряжение в разомкнутом состоянии, В, не более 15
    Порт RS-485
    Количество 1
    Протокол связи Modbus RTU
    Скорость обмена, бод 2400, 4800, 9600, 19200, 38400 (уставки)
    Формат данных 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 3
    - питание – выходы 3
    - входы – выходы 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 90
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,5

    (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

  • Комплект поставки PD194F-2S1T

    № Наименование Количество
    1. Частотомер PD194F-2S1T 1
