СПГ-Н-Д0-ФП-Р, СПГ Н Д0 ФП Р

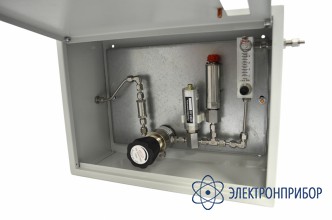

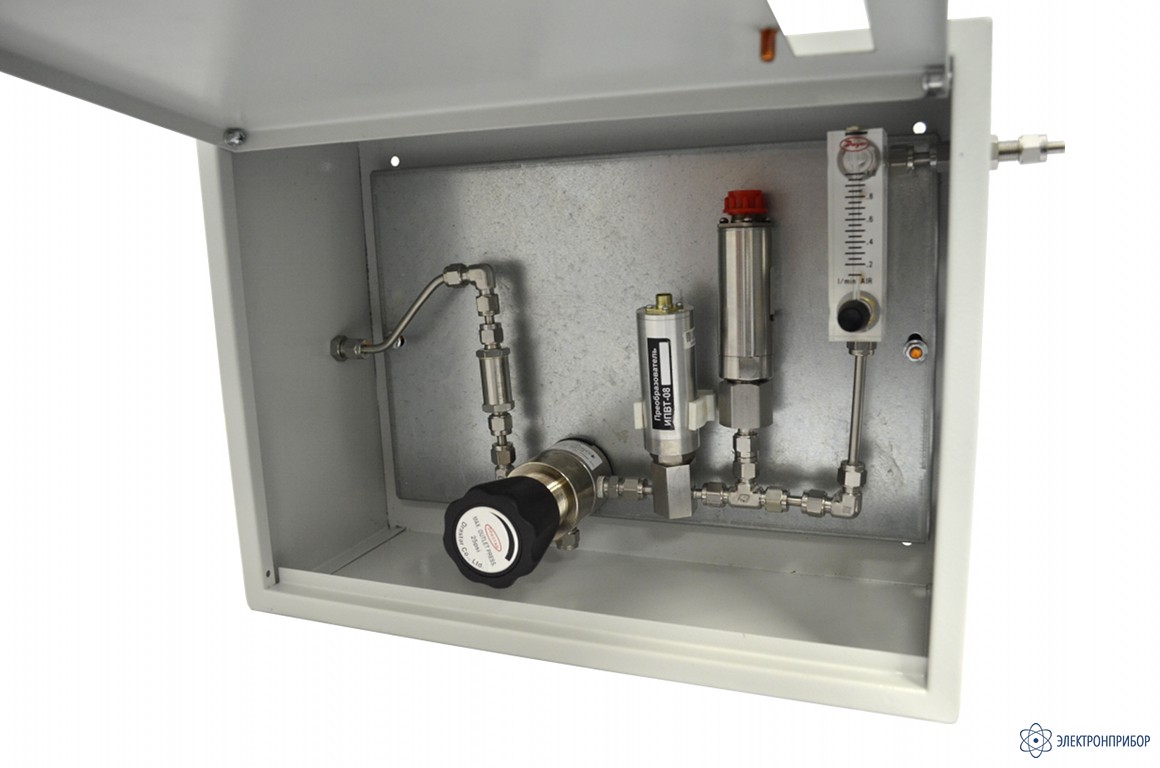

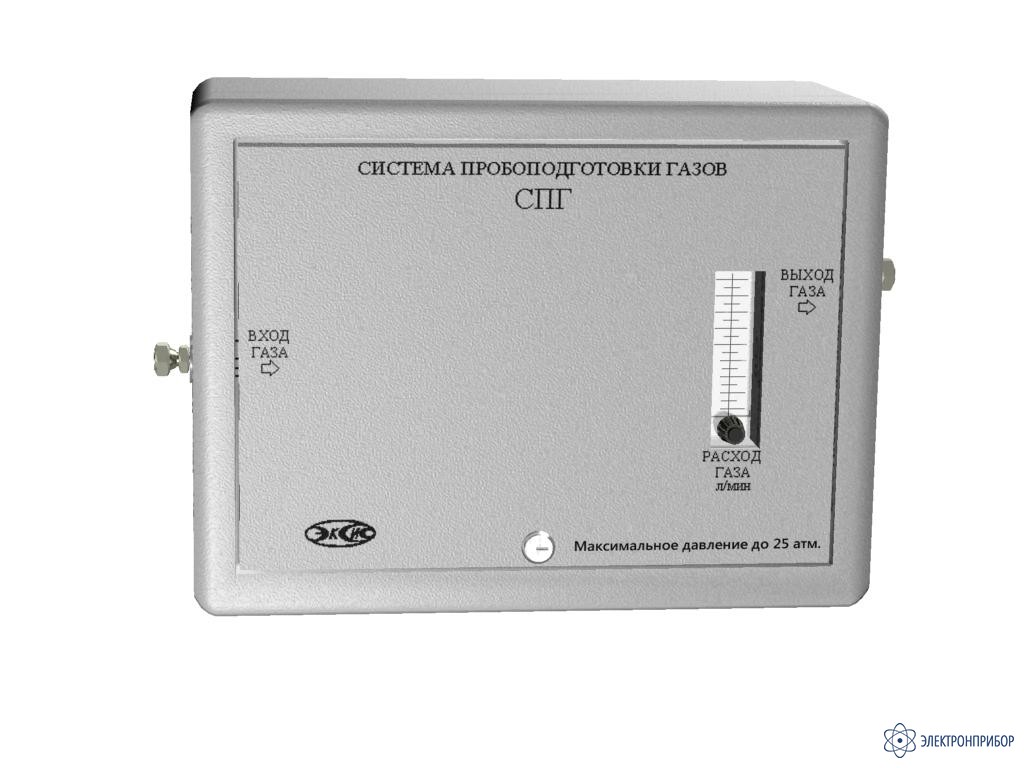

СПГ-Н-Д0-ФП-Р — система пробоподготовки газов
Код товара: 37429-
-
Производитель
Описание:
Системы СПГ-Н осуществляют фильтрацию газа, понижение давления газа и контроль за расходом газа в зависимости от исполнения.
- Входное давление до 10 Атм
- Масляный фильтр
- Ротаметр
Для обеспечения безотказной работы измерительных систем, а также для подбора оптимальных условий измерения микровлажности газов нами были разработаны специализированные системы пробоподготовки газов СПГ, в которых используются хорошо зарекомендовавшие себя измерительные преобразователи влажности серии ИПВТ-08.

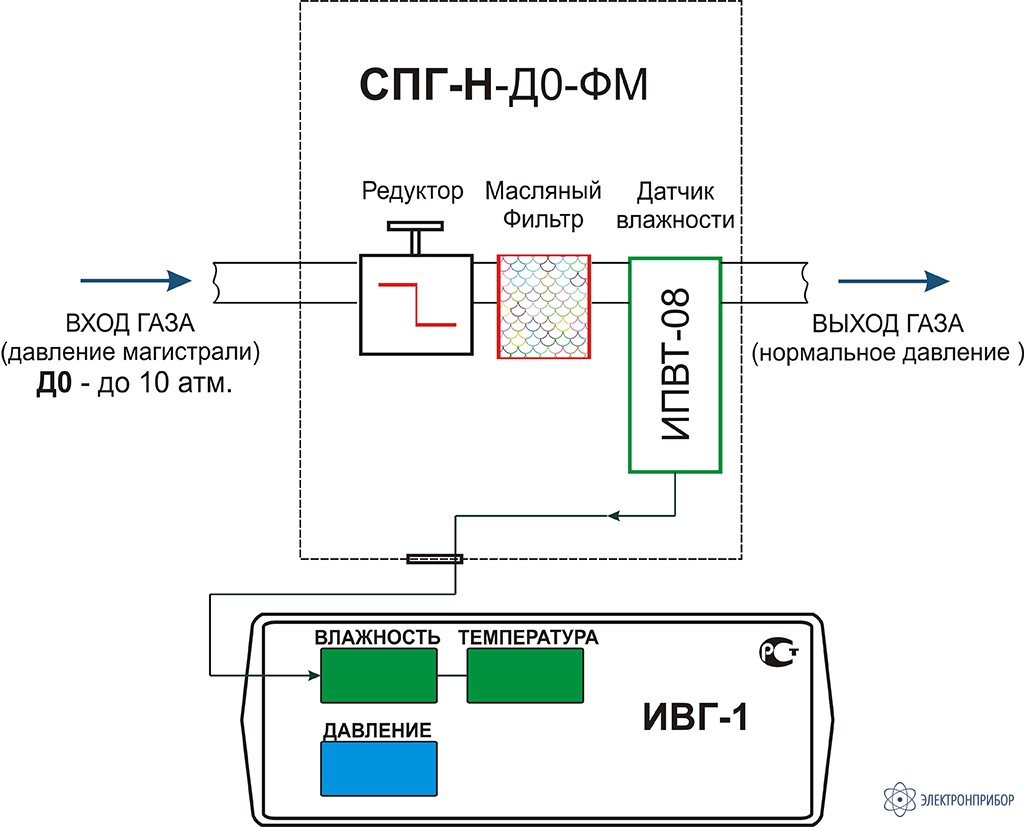

Системы СПГ включают в себя набор устройств для фильтрации газа от частиц пыли или примесей масла, понижения давления газа, измерения давления газа, а также контроля за расходом газа.
Системы СПГ разделяются на 2 типа:
СПГ-В - система для измерения температуры точки росы сжатых газов при давлении, равном давлению в газовой магистрали.
СПГ-Н - система для измерения температуры точки росы сжатых газов при атмосферном давлении, с понижением текущего.
Обозначения функциональных элементов систем:
Д0 – 10 атм.; Д1 – 25 атм.; Д2 – 160 атм.; Д3 – 400 атм.;
ФМ или ФП – наличие фильтра (масляного или пылевого соответственно);
Р – наличие ротаметра;
Д – наличие датчика давления.
Набор функциональных элементов определяется при заказе.
-
-
Технические характеристики:
Параметр Значение Осушаемые газы Воздух, Азот Температура, °С +5…+40 Относительная влажность, % 2…98 Класс чистоты газа по влажности (на входе системы), не хуже газа на входе системы 5 Тонкость фильтрации, мкм 25 ( 5 и 0,01 по заказу ) Влажность измеряемого газа, °Ст.р. -80...0 Способ подключения к газовой магистрали: Обжимная трубка Ø6 Габаритные размеры, мм 455×300×160 Масса изделия, кг, не более 10 Максимально допустимое давление газа на входе, атмосферы, атм, не более: 10 Наличие датчика давления Нет Тип фильтра Пылевой Наличие ротаметра Да -
